人员通道子系统能够对受控区域进行有效管控,所有进出受控区域的人员均需经过认证后方可通行,可以有效防止未授权人员随意进入受控区域,提升内部安全系数。此外,该系统可有效控制人员通行秩序,使得出入口通行井然有序,方便人员出入管理。

人员通道子系统由人员通道闸机、工作站和发卡器等组成,对于安保要求严格的场景,还可以配置人脸识别组件的人脸闸机。系统架构示意图如下:

人员通道系统的组成部分和基本功能(人脸门禁)

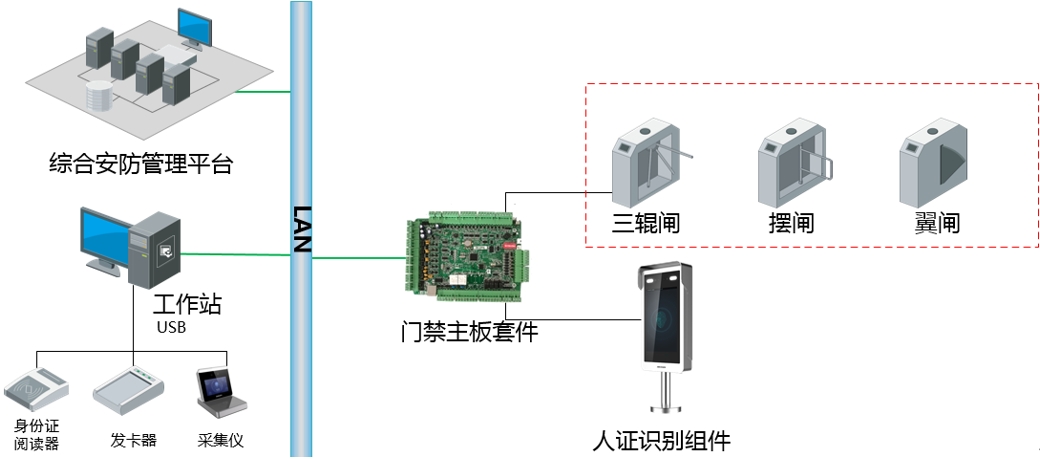

人脸人员通道系统架构

1 人员通道闸机

人行通道闸机阻拦体受控制系统驱动,人员身份验证通过后,阻拦体自动打开,延时后闭合。闸机可辅以摄像头、身份证读卡器、CPU卡读卡器、二维码读卡器、指纹识别仪、显示屏、自动收卡器、恒温箱等配件,认证方式和逻辑灵活多样。

2 门禁控制主板

人员通道闸机自带门禁控制主板,负责人员通道闸机输入、输出信息的处理和储存,用于闸机开关的控制。

3 人脸识别组件

对于需要1:N比对验证的场所,人员通道闸机可以配置人脸识别组件,能够确保实人通行,即时比对通过。1:N比对设备抓拍人脸照片,进行人实时比对,比对通过后予以放行。

人脸识别组件与门禁控制主板有两种接线方式:一种是RS485通信接线,人脸识别组件作为门禁控制主板的读卡器接入,通过门禁控制主板的权限判断控制开关闸,这种方式门禁控制主板与人脸识别组件都要接入综合安防管理平台,进行权限和人脸特征的下发;另一种方式人脸识别组件开关信号IO接到门禁控制主板的开关量,通过人脸识别组件的权限判断来控制开关闸,这种方式只需人脸识别组件接入综合安防管理平台,进行权限和人脸特征的下发。推荐第2种接线方式,权限管理上相对简单。

4 人员通道系统工作站

工作站主要用于对出入口控制操作进行记录,供出入口控制管理人员进行数据查询和管理。采用人脸闸机时,需配置中心录入仪或USB相机录入人脸照片。

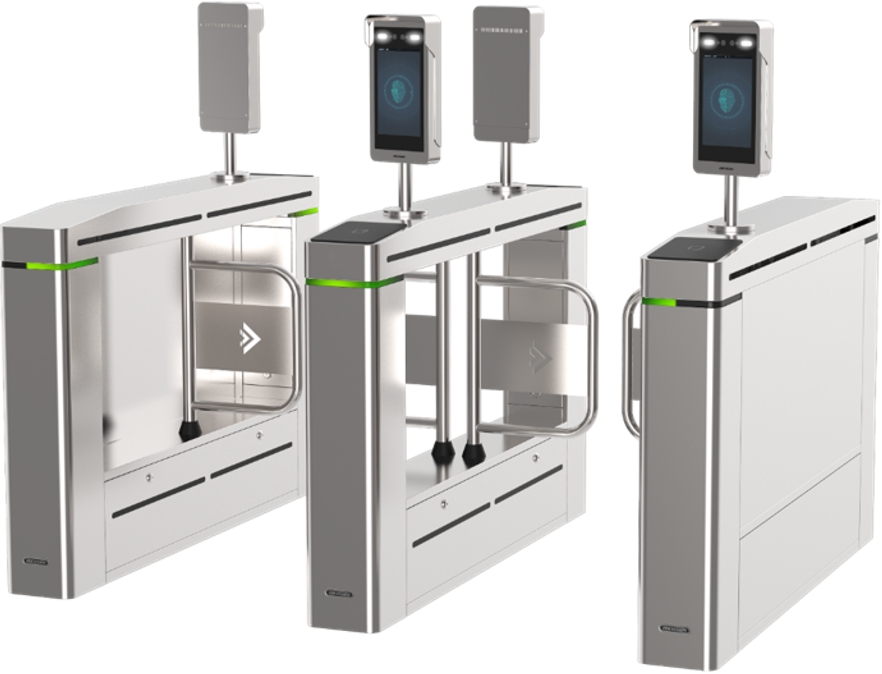

人员通道系统的组成部分和基本功能(人脸门禁)

5 人员通道系统部署方案

企业人员通道点位部署主要考虑受控区域的进出权限控制,结合企业的环境特点与实际应用需求,通过对进出通道设置人员通道,限定不同人员的出入权限,并对人员进出信息进行记录查询等。在针对不同受控区域进行人员通道配置时,应遵循以下原则:

按需确定受控区域:人员通道点位设计应首先确定受控区域与控制需求,例如企业场景下往往会在企业主要出入口设置人员通道限制非本企业人员随意进出;

全面的点位设置:对于需要通行权限控制的区域,应全面考虑该区域的进出通道,对所有可能进入该受控区域的出入口设置人员通道或门禁点。

配合门禁控制逻辑:人员通道配置需要与系统控制逻辑相对应,可根据现场需求的不同单向控制进门或出门,而另一方向可通道手动或红外的方式控制;双向控制的人员通道配置标准的通道控制器即可。企业场景常见的人员通道以双向控制居多。在人员通道设计的过程中,应同时考虑人员通道与其它系统的联动,确定各门禁点的联动属性,如某一人员通道与消防信号联动的分区对应关系等。

便携的识别方式:人员通道通过通道读卡器或生物识别仪对进出人员的身份进行识别,人员通道点位设置时应根据区域特点与受控区域的安全级别,同时考虑便携性需求,选择不同的识别方式,如单纯的刷卡认证、人脸识别(人脸闸机)、指纹认证或多种认证方式相结合等。


本系列安防系统解决方案来源于国内某知名安防厂商,方案分享仅作为技术交流之用!方案系统地介绍了包括视频监控、人脸门禁、车辆道闸、人脸访客等园区安防系统,内文图表丰富,大部分图片均可编辑(vsd)。为了方便网页阅读,本站在发布时进行了一定程度的删节和改动,需要完整附件的请查看目录第一篇文章。
