本系列文章分享一篇 LED 显示屏建设的技术方案,虽说现在 LED 显示屏系统是很常用、且技术简单的系统,市面上厂商也非差多,找安装施工团都也很好找…但是难免有时候遇到一些复杂的、国资的项目需要进行方案汇报会审,这时候一个漂亮的、完善的方案书就显得尤其重要了。本方案从方案设计、产品选型、安装售后等都有详尽的描述,个会有需要自取修改吧~


1 LED 屏幕设计依据

本显示屏系统依据以下规范设计:

  • 《LED 显示屏通用规范》  SJ/T11141—2003
  • 《LED 显示屏测试方法》
  • 《计算机信息系统安全保护等级划分准则》          GB17859-1999
  • 《电力子操作工作站机房设计规范》  GB50174-93
  • 《国际串行通讯标准》  EIARS-232-C
  • 《工业操作工作站系统安装环境条件》  ZBN18-001
  • 《电磁兼容》  GB/T17626
  • 《远动设备及系统工作条件环境条件和电源》  GB/T 15153-94
  • 国家标准《建筑物防雷设计规范》  GB50057-94
  • 《计算机信息系统防雷保安器》  GB173-1998
  • 《建筑电气设计技术规程》  JDJ16-83
  • 《民用建筑电气设计规范》  JGJ 16-2008
  • 《电气装置安装工程 接地装置施工及验收规范》  GB50169-92
  • 《电子信息系统机房设计规范》  GB50174-2008
  • 《低压配电设计规范》  GB50054-95
  • 《工业企业照明设计规范》  GB50034-95

2 LED 显示屏排布

本方案显示屏采用型号 XXX 产品,完全以现场需求为依据的合理化设计理念,保证屏表面平整均匀,不出现缝隙。整屏横向分辨率超出常规屏幕,播放画面可以分多窗口,多形式显示高分辨率视频图像,具有近距离观看的高清晰显示性能。

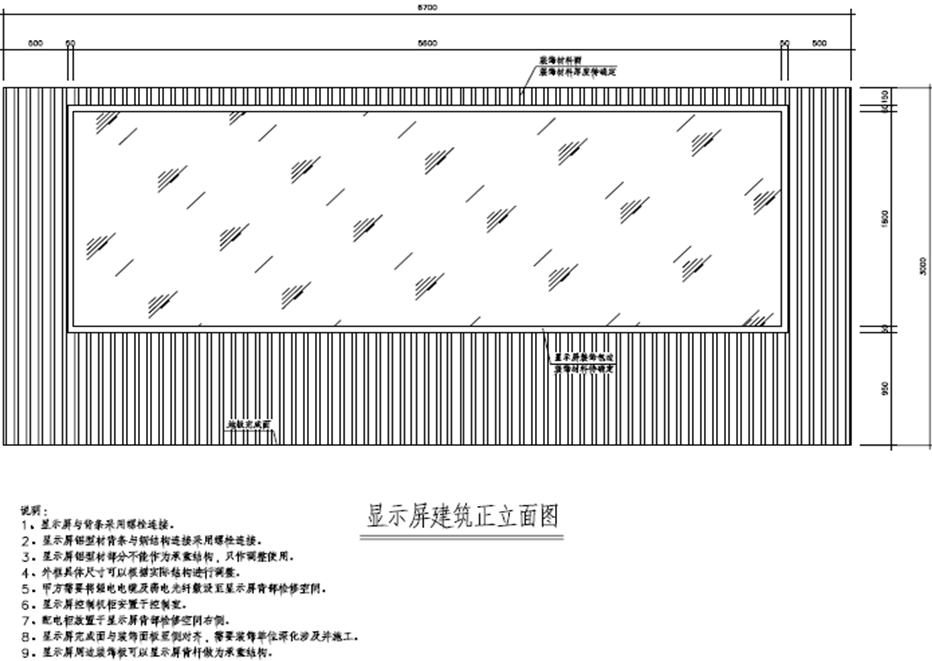

LED显示屏排布
LED 显示屏排布

3 LED 屏建设可行性分析

3.1 屏幕视角分析原理

通过对 LED 屏幕的视角分析,可以判定 LED 屏幕设计的适用性和性价比,分析过程实际上是对屏幕能够覆盖的范围的定性衡量,从水平与垂直方向的 LED 发光角度进行计算,得出观众能够收看到屏幕的最佳范围。

实际屏幕发光范围是在屏幕垂直的发现方向内,成一定角度的锥形空间,这也是人们总能够从任意角度都能观看到屏幕上图像的一个证明。从方案设计角度出发,我们选择通常的方法,即垂直屏幕方向和水平方向,垂直方向用剖面图分析,水平方向用平面图分析。

(1)显示屏视角的定义

假定显示屏法线方向的亮度为 LF,从显示屏中心法线左右两侧检测显示屏的亮度,当左右两侧亮度值下降到 LF/2 时,两条观测线之间构成的夹角θS(θS<180°)称为显示屏水平方向的视角。从显示屏中心法线上下两侧检测显示屏的亮度,当上下两侧的亮度值下降到 LF/2 时,两条观测线之间构成的夹角θC(θC<180°)称为显示屏垂直方向的视角。

(2)LED 显示屏的发光视角范围

虽然 LED 显示屏是由一颗颗 LED 发光颗粒构成,但不能将 LED 发光颗粒的发光角度简单地定义为显示屏的视角范围。

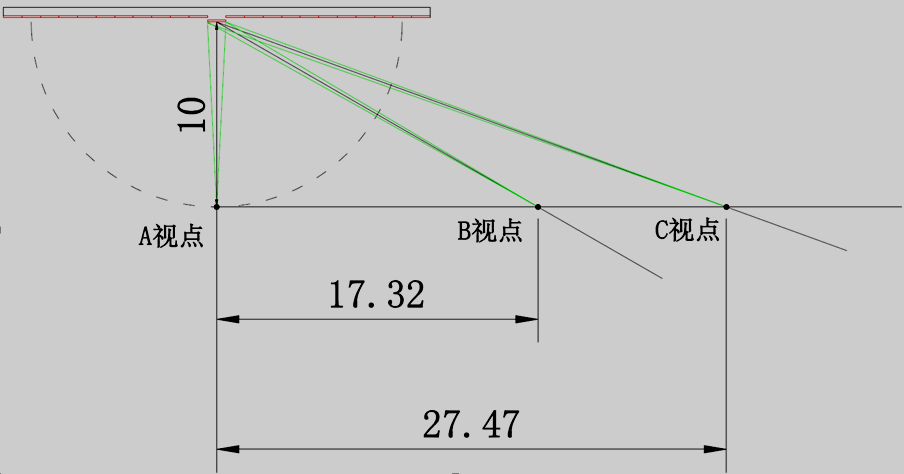

假定屏幕法线方向的观测点 A 视点得到的屏幕亮度为 100cd/m2,在与屏幕法线方向呈一定角度的 B 视点和 C 视点,计算两处位置的屏幕亮度值,以及达到规定的 50%亮度时的临界观测点位置。其中 B 视点与法线夹角为 60°,C 视点与法线夹角为 70°。

不同观测点与屏幕亮度的关系
不同观测点与屏幕亮度的关系

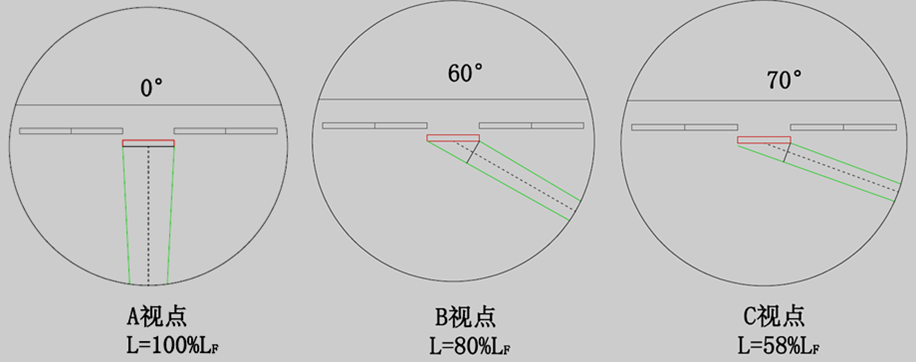

理论计算在 60°时接收到 LED 显示屏的亮度为 80%LF,70°时接收到 LED 显示屏的亮度为 58%LF,均在最佳观看视角范围内。

LED显示屏建设方案(LED大屏建设技术方案书下载)

由此计算,使用表贴三合一 LED 组成的显示屏,在原有灯发光视角基础上,显示屏的发光视角约为 160°。

3.2 方案屏幕视角分析

(1)垂直方向

屏幕在垂直方向能够覆盖空间内的绝大多数范围,也就是通常人们在地面或半空中观看的位置,这些人们都能够接收到最佳显示效果。

对于此项目,屏幕像素间距为 3mm,屏幕高 2.4m,底边距地距离为 1.1m,可以计算出能够正常收看到屏幕的起始位置在 3.46m 处,大于 3.46m 的位置均可看到完整屏幕图像。 由于 LED 像素间距一定为 3mm,观众在距离屏幕稍远的位置,会对屏幕上相邻的两像素点无法分辨清楚,造成像素融合。经计算能够有效收看到屏幕上每一个像素信息的最远位置在 5.62m 处。而最佳观看位置在黄金分割点上,距屏大约4.80m处,观众仰视角度约 8.30°,此位置是观看区域内最理想的观看位置。

(2)水平方向

水平方向屏幕发光范围通常比较大,由于屏幕自身宽度因素,观众在稍近距离观看时,会出现左右两侧屏幕 LED 发光与中间屏幕有差异现象,所以做水平视角分析,计算出这种差异的大小以及对观看者的影响范围。

此项目的屏幕宽度为 4.32m,水平范围由 LED 屏两端算起始点,按照此屏幕的最佳发光视角 160 度计算,得出重合的区域为屏幕的正常可视区域,起始位置在 1.06m 处,以这个扇形区域扩散出去内的所有点,均是可以正常观看区域。

从观众角度出发,人在观察事物时,与两眼平行的方向看出去,在水平方向 120°视角范围内时,人的视觉最舒服,并且长时间观看无疲劳感。经计算,这个 120°范围的起始点位置在距屏 3.46m 处。

对于此项目,屏幕像素间距为 3mm,水平方向的最佳位置观众的水平视角为102.69°,属比较理想的观看角度。

4 LED 系统设计说明

鉴于本项目 LED 系统的重要性,结合屏幕系统使用环境和服务政法系统等重要的特点,对 LED 屏幕的设计、安装和系统运营提出了极高的要求。

利亚德小间距 LED 在需要对图像精密解析的显示领域,具有得天独厚的技术优势,其本身超小的像素间距,能带来超高清晰度的图像画面;其一体成型压铸铝单元,能让整屏图像实现零拼缝的同时,兼顾高效率散热导体和稳固的结构骨架;其光学和电学器件的下一代开发思路,具有极强的稳定性和可靠性;单元之间的信号和电源线连接线双备份设计,完全满足政府重要会议庆典、国家军工系统、涉密机构、航空航天等场合使用。

还要保证系统与原有控制操作系统、音响系统、其他设备信号的电磁兼容,互不干扰,还要解决电磁泄漏与安保问题等。为此在方案设计阶段,就必须对上述问题进行充分的考虑,提出可行的,可靠的、有效的解决方案。

5 本 LED 系统先进性(自己修改)

显示设备系统还具有整体效果美观、持重、风格鲜明,图像层次丰富,色彩均匀等特点。大屏幕显示系统采用新一代高端大屏幕综合显示系统,充分体现先进性,具体表现在:

  • 高清显示系统可实现 16:9 及 4:3 等多种显示还原方案,专用 LED 全彩同步演示显示系统。
  • 控制系统具备多屏分割显示、画中画显示、声像单画面同步等特点,可与周边景观、灯光、多媒体系统设计完美匹配。
  • 控制系统兼容和支持数字高清数据直接输入。(支持 FULL HD(1280P)超全高清格式,支持 1080P 60Hz 逐行、1125 条垂直扫描线高清格式,兼容 720P 60Hz 逐行、750 条垂直扫描线小高清格式,数字超全高清数据的格式为 1280P 逐行扫描,高清晰多媒体 HDMI、HD-SDI、3G-SDI,兼容 DVI、RGB 数据接口。
  • 外来数据源标准满足 HDMI 数据接口 1.3、1.4 版本规范、SDI 满足达到 3G-SDI 标准。
  • 显示控制系统直接兼容 HDMI-1.3、HDMI-1.4、3G-SDI 标准的高清数字信号输入。画面流畅、无拖影、无残影现象。
  • LED 高清视频数字同步演播系统 LED 显示屏具备像素逐点亮度和色度矫正技术,为标准的 PWM 矫正技术,即 PWM 通过使 LED 高速的闪动(或亮或灭),周期内闪动的时间长短(脉冲宽度)确定其亮度。

6 LED 显示屏系统功能

6.1 视频剪辑、播放功能

  • 使用多类型播出区域分类:图文、滚屏、时钟台标、视频动画,保证制作快速、准确;
  • 独立区域支持多个任务的添加,对每个任务均可设置不同的数据连接;
  • 可独立控制所有任务及播出单元的播出;
  • 系统提供对区域中任务的多种播出方式:循环、固定长度,等等;
  • 提供基于统一时间线的关联任务编排;
  • 支持水平和垂直不同版式,可兼容不同的显示设备需求;
  • 内嵌专业图文动画创作系统,通过模板化的制作实现完美的图文效果;
  • 支持多种编单方式:自动播出、定时播出、即时插播、即时覆盖、垫片播出等。
  • 实时显示真彩色视频图象,转播广播电视、卫星及有线电视信号、摄像机、影碟等视频信号的即时播放,可播出 VGA、VCD、DVD、MPEGE1、MPEGE2、TV 等视频信号源,实现大型文体演出现场转播。
  • 支持 PAL、NTSC 、SECAM、SDI、HD-SDI、DVI、DVI-Dual、S-Video 等各种制式播放形式。
  • 支持多种格式文件:AVI、MPG、DAT、WMV、MOV、TS 等;(如有任何不能播放的格式,可以通过相关视频转换软件实现无损文件格式转换)。
  • 支持多种压缩格式 DV25、DVCPRO、DVCPRO50、MPEG2-I、MPEG-2 IBP、MPEG4 以及无压缩视频格式等;
  • 可显示数字、中文、英文、西班牙文、法文、德文、韩文、希腊文、俄文、日文等多种文字,中文字体字型可选择。
  • 通过网络系统可以进入 Internet 网。支持视音频信号的采集功能;
  • 定义视频区域中 IPTV 信号相应频道播出的时间、长度;视频文件(广告素材)的播出时间、长度、次数等。

6.2 网络监控及远程控制功能

  • 持故障自动处理和人工处理;
  • 重要参数监控,在控制中心监看软件运行情况、处理器温度等状态参数;
  • 可以对终端设备进行硬件和软件的开启和关闭远程操作;
  • 完善的地图式终端搜索,能更加快捷的对终端进行定位和查询。
