人脸梯控系统的组成部分和部署方案

梯控系统是根据用户的权限，实现对停靠楼层的管理。用户通过人脸特征在人脸门禁一体机完成身份认证，人脸门禁一体机将认证的信息传送至梯控主机，而梯控主机完成楼层控制，对授予楼层权限的人方可使用该楼层的电梯按钮并只到达被授权层。

1. 人脸梯控系统架构

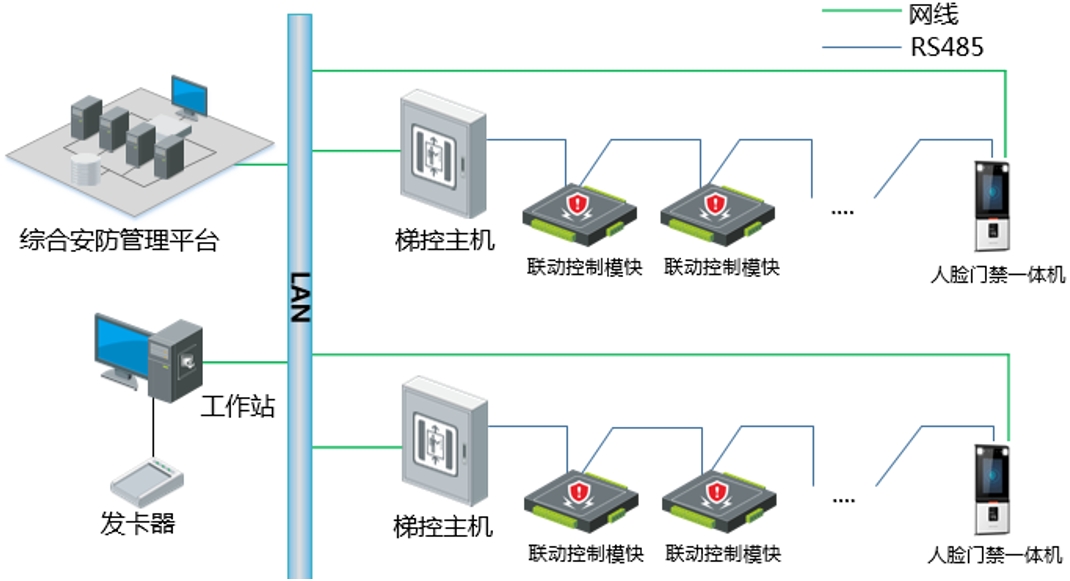

系统由用户的人脸特征、人脸门禁一体机、梯控联动模块、梯控主机、管理工作站及系统管理软件等组成。系统架构如下图所示：

2. 人脸梯控系统前端设计

1）人脸门禁一体机

目前前端设备选择壁挂式的人脸门禁一体机。而在梯控应用中，人脸门禁一体机需要设置为读卡器的模式，用户完成身份认证后将认证的信息传送至梯控主机。

2）梯控主机

梯控主机主要集成楼层权限控制、时间周期计划等控制功能，本方案中通过梯控主机实现人脸控梯、火警自动释放等等功能。通过 RS-485 总线方式与梯控联动模块通讯，最多可对 128 层进行控制。

3）梯控联动模块

梯控联动模块主要通过接收梯控主板的权限信息，并通过继电器输出对应的楼层信息至按钮。单块梯控联动模块最多控制 16 层楼层按键。

3. 梯控传输网络设计

传输网络是系统能够稳定运行的关键环节之一，设计原则如下：

•   梯控主机通过 TCP/IP 接入管理中心；
•   人脸门禁一体机通过 RS485 通讯方式接入到梯控主机；
•   联动模块通过 RS485 接入梯控主机；
•   联动模块下行通过多芯信号线接入：输出电梯按钮控制信号等。

3. 人脸梯控系统管理中心设计

管理中心主要由 USB 相机、梯控管理软件、工作站等组成，可对梯控系统整体运行状态进行有效的监控管理，降低系统管理难度、降低维护成本、降低人员依赖性。

梯控管理软件除了具备对人脸照片的记录配置之外，也能实现参数设置、设备监控、报警处理等系统应用和管理功能，可以极大提升整个梯控管理系统使用的便捷性和有效性。

4. 人脸梯控系统部署方案

通过梯控系统进行改造后，所有使用梯控系统的人员，都必须先经过系统管理员授权。使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。控制器可记录大量的事件数据，使得电梯的所有人员进出记录都有据可寻。

4.1 部署方案一（控制电梯楼层按键）

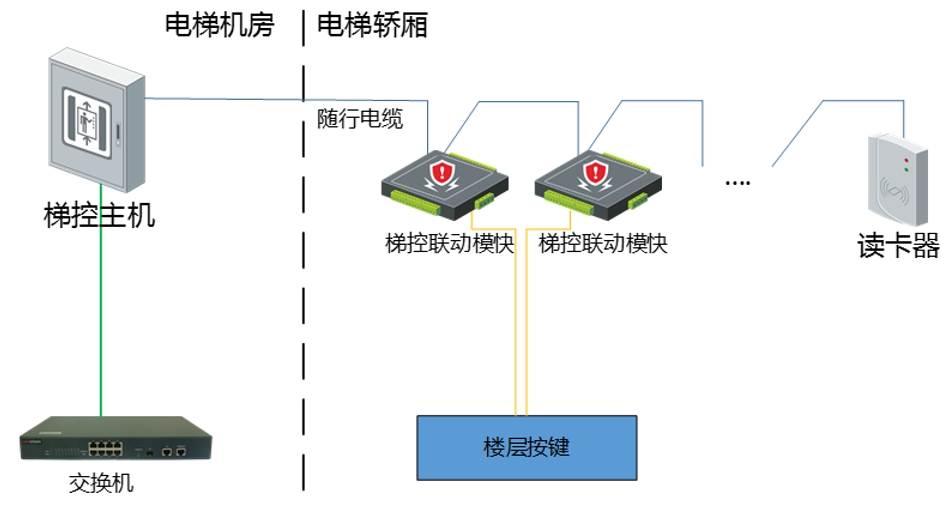

通过对梯控联动模块（继电器）方式控制电梯，即将继电器串联入电梯楼层按键，使电梯楼层按键是否输入有效取决于继电器是否启用。示意图如下：

默认状态下，电梯未任何权限判断，此时梯控联动模块（继电器）未启用，电梯的楼层按键除公共楼层按键外均无法有效输入。当用户刷卡进行权限认证时，梯控系统进行权限判断后，梯控主板将需要开放的楼层信息发送至梯控联动模块，梯控联动模块对应的继电器启用，即对应的楼层按键处于可输入的状态，梯控系统完成楼层权限的管理功能。

4.2 部署方案二（控制电梯接口板）

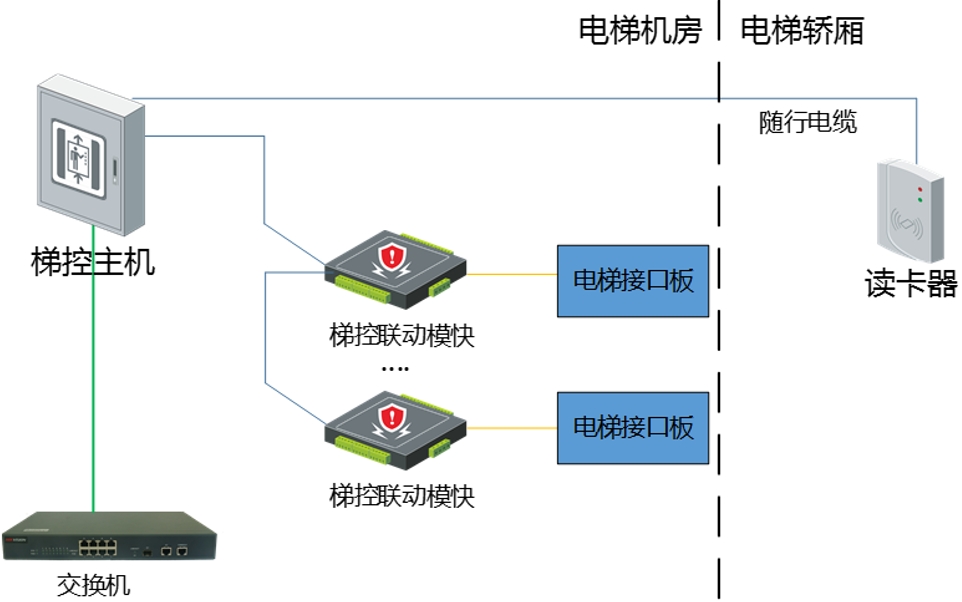

通过对梯控联动模块（继电器）方式控制电梯，即将梯控联动模块接入电梯接口板（需要电梯厂家支持此对接方式），而电梯根据输入的信号判断再将对应楼层按键转换为可输入的状态。示意图如下：

默认状态下，电梯未任何权限判断，此时梯控联动模块（继电器）未启用，电梯的楼层按键除公共楼层按键外均无法有效输入。当用户刷卡进行权限认证时，梯控系统进行权限判断后，梯控主板将需要开放的楼层信息发送至梯控联动模块，梯控联动模块对应的继电器启用，此时电梯通过梯控系统的输出信号判断再将对应的楼层按键转换为可输入的状态，梯控系统完成楼层权限的管理功能。

4.3 人脸梯控系统部署方案总结

部署方案一：最为传统的电梯智能化部署方案，只对梯控系统的物理特性做改变而无须对电梯系统提供其它接口，但是此方案多层电梯的接线过于复杂。此方案使用的稳定性主要取决于梯控系统，而与电梯无关。故此方案部署主要取决于梯控联动模块是否可以接入电梯楼层按键。(目前有些电梯面板与控制集成于一体,故部分电梯无法进行此种方式部署)。

部署方案二：此电梯智能化部署方案相对于部署方案一无须接继电器开关信号接入电梯楼层按键，只须将梯控联动模块（继电器信号）对于电梯接口板，而电梯通过输入的信号再启动对接楼层按键。此部署方案需要电梯厂家具有输入模块方式管理楼层按键。

总结: 优先选择部署方案二，若现场电梯无法满足方案二的要求再选择部署方案一。
