智慧园区门禁管理系统架构（万傲瑞达 V6600）

万傲瑞达出入口综合管理平台 V6600 是通过综合运用现代科学技术，整合区域人、车、物、情、事等信息，统筹各个资源，以综合信息服务平台为支撑，依托适度领先的基础设施建设，提升园区治理和园区管理现代化。

门禁系统主要有门禁软件和硬件组成。门禁软件主要是门禁管理服务器软件。门禁系统的硬件部分主要包括了门禁控制器、读卡器、指纹读卡器、人脸机、电控锁等。系统通过计算机软件对用户进行发卡授权，用户通过在读卡器上刷卡、扫码、指纹、人脸或点击 APP 开门按钮，门禁控制器在接收到读卡器上感应到的用户信息后判断用户权限，然后作出是否打开对应门锁的动作。

门禁管理模块是办公场所出入口控制所设置的门禁管理系统，集合通行许可进出权限、监控出入口的状态、记录门禁时间以及联动其他如报警、消防系统等功能，具有主动安全防范功能的通道管制系统。它结合完备的安全管理与通行许可机制、多系统联动与人性化设计、灵活可选可拓展的网络结构，提供了一个安全便捷的面向通道管理范畴的门禁系统。同时以生物识别为核心，多种识别校验方式有效控制人员进入办公场所等区域，记录员工进出数据，可实现员工考勤功能。

1. 万傲瑞达 V6600 门禁系统主要特点

灵活多样化的门禁权限分配功能；
支持混合生物识别门禁设备；
支持与访客系统联动开门功能；
设备信息状态实时监控、远程控制；
可联动消防报警、视频监控抓拍；
人员有效性、区域人数控制的灵活管控；
支持电子地图功能。

2. 万傲瑞达 V6600 门禁系统架构

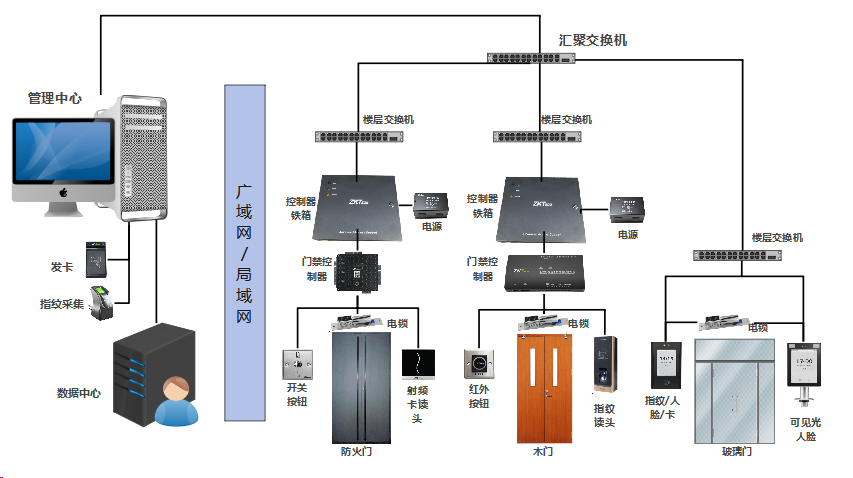

上图为门禁系统拓扑图，熵基科技制器室、消防控制器室、重点安全防范区域进行门禁一体机的设置，一体机附近预留一个 AC220V 的插座，作为取电口。控制器和一体机采用 TCP/IP 通讯方式，需布一条 8 芯的超五类线（一般的计算机网线）到最近的局域网网络交换机或 HUB 作为组网线。

读卡器到控制器的线，建议用 8 芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接 LED 线），数据线 Data1 Data0 互为双绞更好。线截面积建议 0.22 平方毫米以上。最长不可以超过 80 米。屏蔽线接控制器的 GND。加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。（也可以采用其他多芯屏蔽的五类线）

按钮到控制器的线，建议采用两芯线，线径在 0.3 平方毫米以上。

电锁到控制器的线，建议使用二芯电源线（如果电锁带门磁信号就采用四芯线）截面积在 1.0 平方毫米以上。如果超过 50 米要考虑用更粗的线，或者多股并联，最长不要超过 80 米。如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警互锁等功能，门磁线可不接。

通讯线：（控制器到控制器，控制器到电脑）

485 通讯方式的系统：图略，见附件。

控制器到控制器之间，以及控制器到转换器的线，建议使用 4 芯屏蔽双绞网线。线径在 0.22 平方毫米以上，485+和 485-一定要互为双绞，其它 2 芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的 GND 进行连接，或者在 485 总线的最后一台控制器的 485＋和 485-之间并联 120 欧姆的终端电阻来改善通讯质量。 485 总线长度，理论上是可以达到 1200 米，建议根据控制器数量或者通讯环境的复杂性，不要超过 800 米。如果超过请选用 485HUB 或者中继器来改善通讯环境。控制器和控制器的连线必须是一个连一个的手牵手的总线结构，不能分叉或者有星型连接。

TCP/IP 通讯方式的系统：和电脑网络的布线的方法一样，控制器到 HUB 用普通网线，距离要小于 100 米，越长对线的质量要求越高。建议使用有品牌的网线。

本系列文章将介绍熵基科技的万傲瑞达整体解决方案，包括门禁、消费系统、梯控、访客管理和巡更等模块。作为熵基科技的代理商，众平科技在此分享相关方案，旨在推广和技术交流。详细内容请参考第一篇文章附件。
