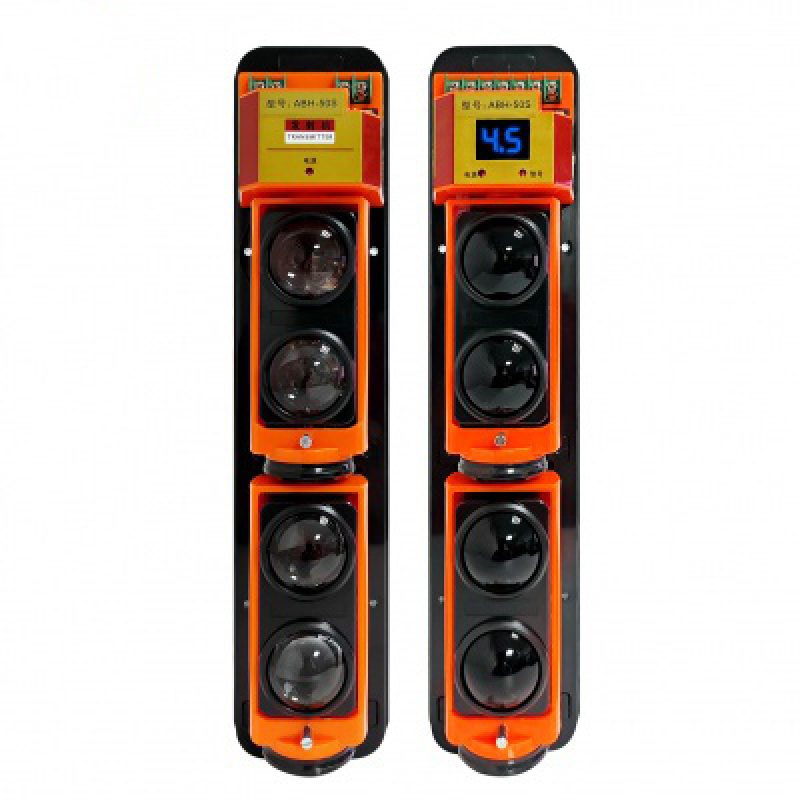

变频红外对射 ABH 系列：四光束周界入侵探测器

ABH 系列采用四光束主动红外对射方式，在围墙、铁艺围栏或长通道两端构成较高的警戒面。四道光束需要同时遮断才输出报警，更适合围墙翻越、钻爬和较宽通道的入侵探测。

系列型号包括 ABH-50S、ABH-100S、ABH-150S、ABH-200S、ABH-250S。选型时除了看距离，还要根据围墙高度、周边遮挡和相邻设备数量规划安装位置。

1. 型号与警戒距离

同一段围墙不宜因距离较长就把设备两端拉得过远。中间有转角、起伏、树木或车辆经过的位置，应分段设置，并给每段留出维护和重新对光的条件。

2. 频率、信号显示与响应时间

设备支持 12 段频率切换，用于处理相邻对射设备之间的光束干扰。同一对发射机和接收机必须设置为一致频率；多对设备可能相互覆盖时，应按编号制定频段表。

接收端配有数码信号指示，便于现场对光。响应时间约 50ms 至 700ms 可选。围墙外侧树枝、飞鸟或小动物较多时，不能只靠延长响应时间，应先检查光路、支架稳定性和周边干扰源。

3. 技术参数

注：以上参数来自产品技术资料，实际供货配置和参数以商务沟通确认为准。

4. 安装与测试

安装支架应固定在牢固墙体或立杆上，发射端和接收端之间不能有永久遮挡。完成初步对准后，应通过接收端数码显示微调方向，使信号保持稳定，再进行四光束遮断测试。

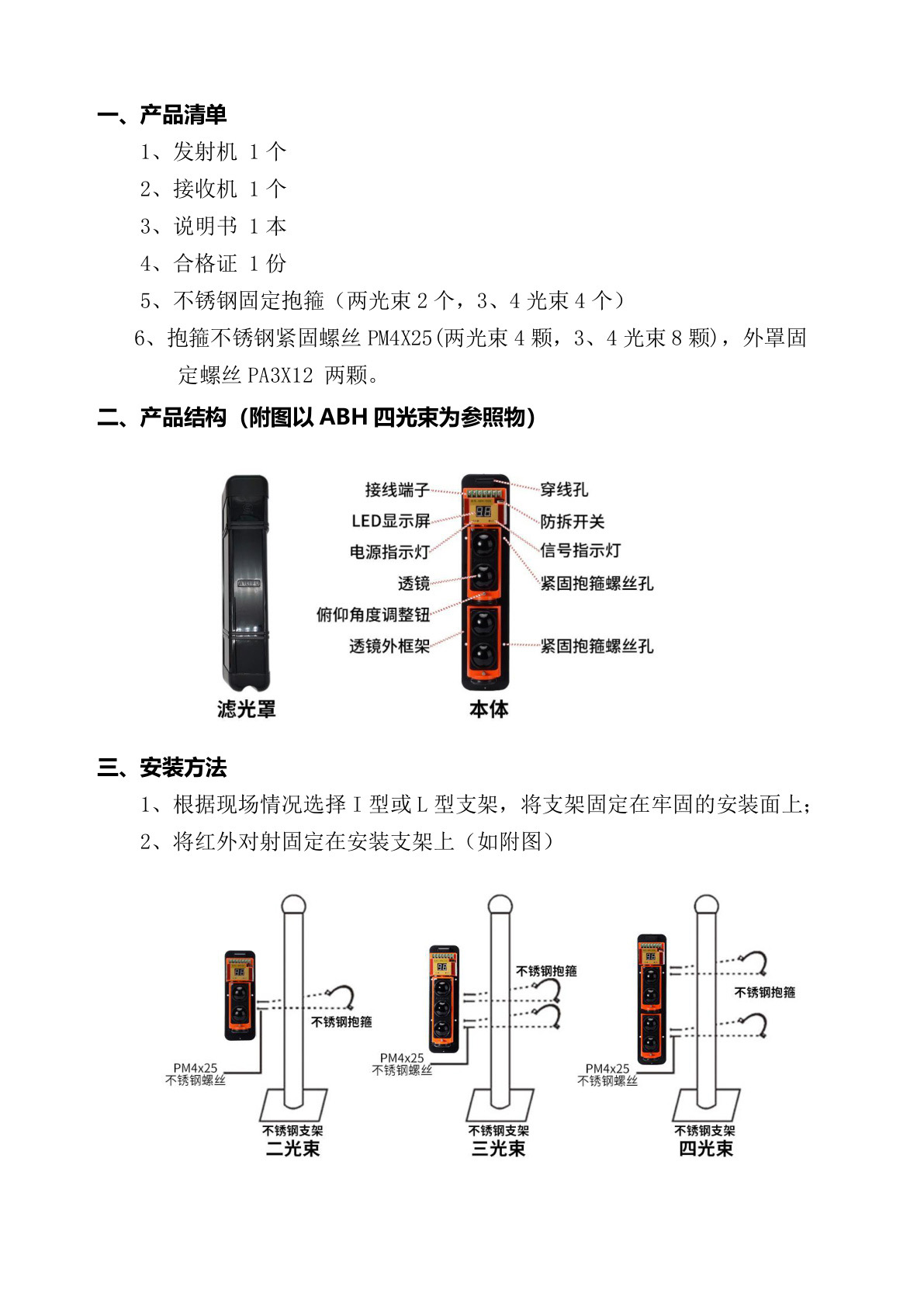

说明书中的结构与安装页以四光束设备为参照，展示了发射端、接收端、抱箍、支架和接线端的位置，可作为现场安装交底参考。

5. 防区划分与验收

ABH 系列形成的警戒面比两光束设备更高，适合围墙顶部、厂区外侧和不希望人员从中部跨越的区域。实际布点时应根据围墙高度、立杆间距和周边通行条件划分防区；转角、台阶和高度变化较大的位置宜单独处理。

验收时宜覆盖快速穿越、慢速穿越、围墙翻越模拟、雨后复测和相邻设备同时工作等情况。若周界设备较多，可将各段防区接入周界报警系统的业务流程简介和网络传输设计所描述的中心管理与联动链路。
