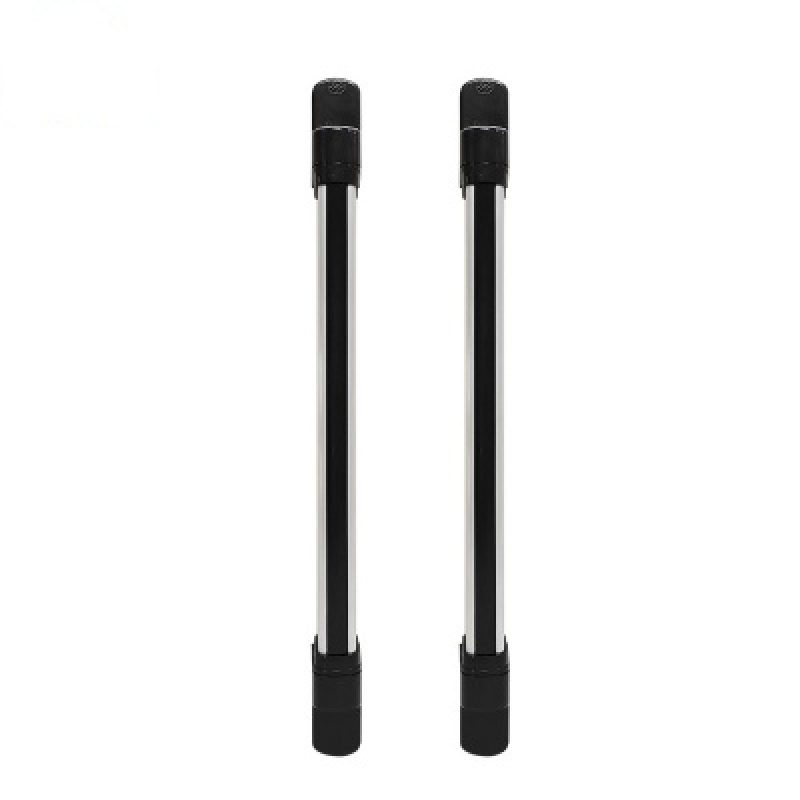

ABI 系列属于多光束主动红外探测设备。发射端和接收端面对面安装，在门窗、出入口、围墙或小型周界形成竖向警戒面。当光束被遮断且符合设定的触发条件时，接收端输出报警信号。
这类设备适合边界清楚、两端可以稳定固定、且需要按光束数量设置不同越界条件的场所。实际使用时，光路无遮挡、两端对准和频段规划，比单纯增加光束数量更重要。
1. 光束规格与警戒距离
资料显示，ABI 系列提供 4、6、8、10、12 光束规格，室外警戒距离可按 10m、30m、60m、80m、100m 等范围选择。光束间距为 15cm，光栅总长度随光束数增加而变化。
| 光束规格 | 总长度参考 | 安装孔间距参考 | 典型用途 |
|---|---|---|---|
| 4 光束 | 746mm | 716mm | 窗户、低矮围栏、局部出入口 |
| 6 光束 | 1046mm | 1016mm | 围墙转角、侧门、设备区入口 |
| 8 光束 | 1346mm | 1316mm | 园区围墙、小型周界 |
| 10 光束 | 1646mm | 1616mm | 较高围墙、通道口 |
| 12 光束 | 1946mm | 1916mm | 较高的周界越线防护面 |
同一现场的光束数不必统一。重点是警戒面高度、人员翻越方式、正常通行条件和安装位置是否匹配。
2. 触发方式与频段设置
设备支持单光束至六光束遮断报警，可按现场选择相邻光束同时遮断的数量。相邻设备较多、光束可能互相覆盖时，可通过提高触发光束数和调整响应时间减小短时干扰影响。
资料提供 A、B、C、D 四段工作频率。发射端与接收端必须选择相同频段；同一区域安装多对光栅时，应按相邻关系规划频段，避免交叉覆盖造成误报或漏报。
触发响应时间提供 40ms 至 700ms 多档选择。围墙翻越、门窗防护和通道检测的目标移动方式不同，参数应通过现场遮断测试确定。
3. 主要技术参数
| 项目 | 参数参考 |
|---|---|
| 光束数量 | 4 / 6 / 8 / 10 / 12 光束 |
| 室外警戒距离 | 10m 至 100m，按规格选择 |
| 频段 | A / B / C / D 四段 |
| 触发模式 | 单至六光束遮断报警可选 |
| 响应时间 | 40ms 至 700ms 多档可选 |
| 红外波长 | 940nm |
| 供电 | 发射端 DC9V 至 33V；接收端 DC7.5V 至 33V |
| 报警输出 | 继电器干接点常开/常闭或电平输出 |
| 防拆输出 | 常闭干接点 |
| 防护等级 | IP66 |
| 外壳材质 | 工业铝材、PC、ABS |
注：以上参数来自产品技术资料，实际供货配置和参数以商务沟通确认为准。
4. 供电、输出与系统接入
红外光栅发射端与接收端均需独立供电。集中供电时，应核对每个点位的实际端电压，尤其是较长线路和多个设备共用电源的情况。发射端额定工作电压为 DC9V 至 33V，接收端为 DC7.5V 至 33V；当接收端出现低压提示时，应先检查供电线路压降、接头氧化和电源余量，而不是只调整报警参数。
报警输出可采用常开、常闭干接点或电平信号，接入报警主机、地址模块、视频平台报警输入或本地声光设备。接入前要确认后端所需的触点状态、复位方式和报警保持时间，避免出现前端已恢复、后端仍保持报警的情况。

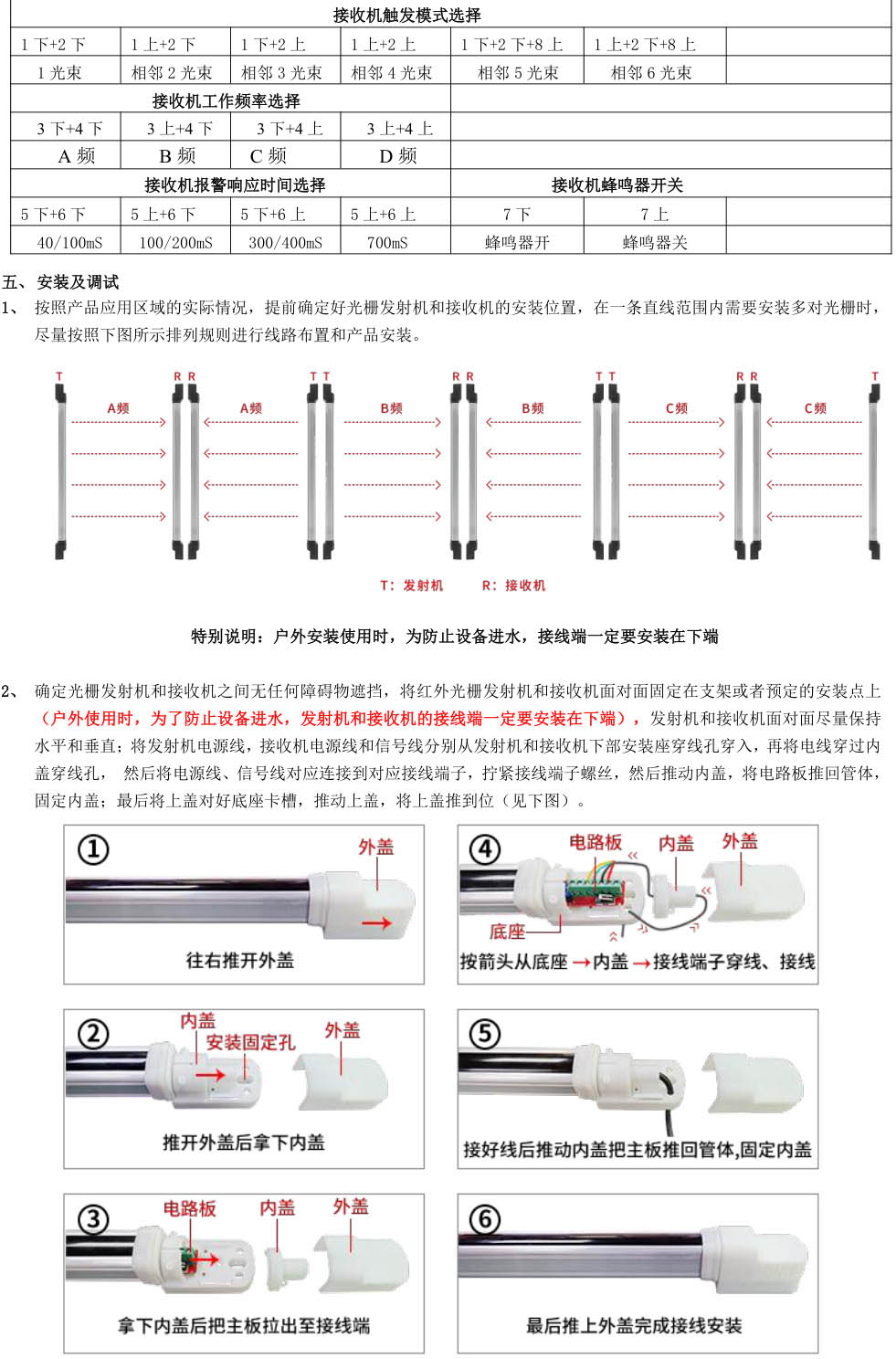

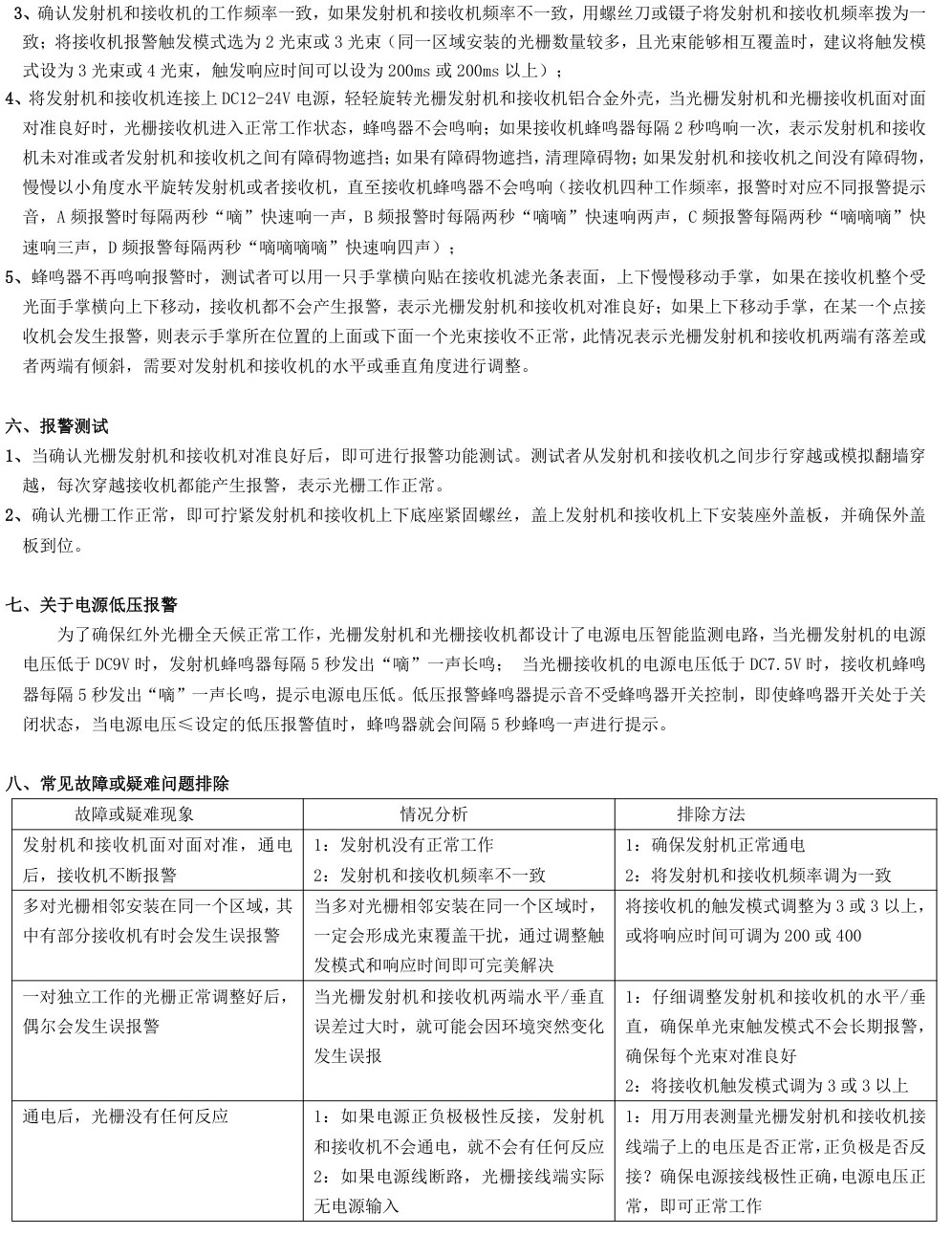

5. 安装与调试要点
户外安装时，接线端宜朝下，避免雨水沿线缆进入设备。发射端和接收端应安装在稳定支架或墙体上，尽量保持水平、垂直；光路中需要清理固定遮挡物，并预留后期修剪树枝和维护的条件。
调试先核对两端频率一致，再微调设备方向。对光完成后，应沿接收端受光面上下移动遮挡板或手掌，检查不同高度的光束是否都能稳定接收。最后按拟定的触发模式模拟人员穿越、翻越和相邻设备同时工作情况。
在多对设备密集安装、树木较多或强光直射的围墙段，建议同时参考多对红外对射和红外光栅为什么会误报中的频率、对光和响应时间设置思路。
6. 选型与验收建议
选型时，先按警戒面高度选择 4 至 12 光束规格，再按两端实际间距、室外光照、供电方式和后端接入条件确定距离和输出配置。用于窗户、阳台或低矮围栏时，通常更关注光束高度覆盖；用于围墙或厂区侧门时，则要同时考虑翻越方向、安装基础和维护通道。
验收不应只做一次遮挡报警。建议连续测试不同高度的遮挡、快速和慢速穿越、相邻设备同时工作、断电恢复以及后端报警联动。设备固定完成后还应复核接线端朝向、防水处理和备用光路余量。
