酒店弱电智能化 CAD 图纸：31 张施工图含监控、客控与音视频

酒店改造项目的弱电设计，难点通常不在于单独画出监控点位或网络信息点，而在于把客房、公区、机房、网络和各个专业子系统真正组织成一套可施工、可交底的图纸。前期没有统筹好，后面很容易出现桥架路由冲突、面板位置不合理、机柜容量不足、设备供电遗漏等问题。

这套酒店弱电智能化 CAD 图纸资料共 31 张，按完整施工图思路组织，覆盖综合布线、视频监控、公共广播、智能照明、餐厅及多功能厅音视频、客房控制和网络机房等内容。它适合用于方案参考、施工图深化、技术交底和图纸表达学习，不建议脱离现场条件直接套用。

1. 这套酒店弱电 CAD 图纸包含什么

资料按设计说明、平面图、系统图、图例和机房大样进行组织。对于刚接触酒店智能化项目的技术人员来说，重点不只是看单张平面图，而是理解各系统从末端点位、楼层弱电间到中心机房的完整关系。

图纸编号连续，包含设计说明、地下至地上各层的分系统平面图、系统图、客房控制图和网络机房大样。对于需要快速建立酒店弱电图纸框架的人来说，这比零散收集单系统图纸更有参考价值。

2. 酒店弱电系统为什么要统一设计

酒店不是普通办公楼。客房内的 IPTV、语音电话、无线 AP、客控面板、温控器和插卡取电，既与装修界面有关，也与网络、供电和控制系统有关。公共区域还要同时考虑监控、广播、照明、信息发布和会议音视频。

如果每个系统各自画图、后期再拼接，问题往往会集中到施工阶段。比如客房床头面板已经定位，网络口、电话口、控制面板和电源插座却没有统一核对；又比如监控、广播和无线 AP 都需要走吊顶桥架，但桥架标高和机电专业没有协调。

一套完整的酒店弱电图纸，核心价值就在于把这些交界面提前落到平面和系统关系中。图纸不是为了“画得复杂”，而是为了让设计、装修、机电、弱电施工和项目管理人员围绕同一套依据沟通。

3. 综合布线和网络架构部分能参考什么

图纸中的综合布线部分以客房及酒店公共区域为对象，覆盖信息点、无线 AP、IPTV、语音电话和信息发布等末端需求，并按楼层弱电间与中心机房的层级组织链路。

从图纸设计说明和系统表达中，可以重点参考以下几个方面：

• 客房与公共区域的网络需求如何在一套布线系统内归纳。
• 楼层弱电间、楼层交换设备与地下网络机房之间如何分层组织。
• 水平链路与垂直光纤干线如何分别表达。
• 无线、IPTV、语音和信息发布等业务，如何在前期就纳入端口、供电和链路规划。

实际项目中，网络架构还需要结合客房数量、运营网络划分、带宽需求、无线覆盖、设备选型和管理要求深化。图纸资料提供的是设计组织与表达参考，而不是可以不经复核直接落地的设备清单。

与综合布线相关的基础资料，可继续参考 园区综合布线系统方案概述 和 综合布线系统工程设计规范。

4. 监控、广播和智能照明如何在平面图中协同

弱电施工图里，监控、广播和照明控制看似是三个独立系统，实际在公共区域的施工配合中关联很紧密。它们都涉及点位定位、吊顶条件、桥架路由、供电、网络接入或控制线敷设。

视频监控

图纸对地下及各地上楼层分别布置了视频监控平面图和系统图。公共区域、主要出入口、电梯厅、楼梯口和电梯等位置采用不同的点位表达方式，便于在设计阶段核对监控范围、安装条件和接入路径。

做项目深化时，不能只看摄像机数量，还要同步核对视场角、光照条件、吊顶和墙面安装条件、PoE 供电距离、存储策略及网络带宽。有关传输网络的设计思路，可参考 综合安防系统的传输网络设计。

公共广播

公共广播部分按照公共区域和楼层进行分区表达，并提供系统图和图例。对于酒店项目，这类图纸的重点在于把背景音乐、应急广播、分区逻辑、楼层网络接入和末端扬声器布置放在同一设计框架内考虑。

现场深化还需结合消防系统接口、建筑分区、吊顶形式和声场需求复核。图纸中的分区方式可作为表达参考，不应直接替代具体项目的消防设计和验收要求。

智能照明

智能照明部分主要针对公共走道等区域进行控制组织。平面图与系统图结合后，能帮助技术人员理解控制面板、模块、网关和管理端之间的关系。

这类系统最容易在装修和强电施工阶段出现边界不清的问题。图纸可用于提前核对灯具回路、开关面板、控制箱位置、弱电控制线和强电回路之间的配合关系。

5. 客房控制、IPTV 和音视频系统为什么要单独深化

酒店弱电项目里，客房控制和公共区域音视频往往不能用“标准办公网络点位”的思路处理。

客房内不同房型的床头、书桌、进门位置和卫生间功能不同，涉及的面板、插卡取电、温控、电话、网络、无线和服务请求点位也不同。图纸中提供了多种房型的客控平面表达，以及客控系统图和图例，适合用来梳理客房智能化点位的组织方法。

餐厅和多功能厅则更重视使用场景。扩声、数字会议、显示、信号切换、摄像和集中控制系统，既要满足活动使用，又要为后期设备维护留出接口和机柜空间。图纸将这部分独立成平面图和系统图，便于与普通客房和公共走道系统区分开来。

这两类图纸最适合用作前期方案沟通和施工图深化参考。具体项目仍需根据装修图、房型、运营模式、设备选型和甲方需求重新校核。

6. 网络机房大样图有什么用

很多弱电方案把重点放在前端设备，却忽略了机房侧的施工表达。实际交付时，机房是否具备足够的机柜空间、走线条件、供电条件、接地条件和维护通道，直接影响整个系统能否顺利安装和后期运维。

这套资料包含网络机房位置图、设备摆放图和静电地板做法等大样内容，可作为以下工作的参考：

• 前期核对机房位置与弱电竖井、楼层弱电间之间的关系。
• 梳理机柜、配线设备、网络设备、服务器及配套设施的布置逻辑。
• 在装修、土建和机电交叉阶段明确静电地板、槽钢基础、桥架和线缆入口等施工配合点。
• 为后续设备安装、标签管理、链路测试和运维交接预留条件。

机房属于项目中的关键节点，图纸可提供表达参考，但设备容量、供电、制冷、消防、接地及具体施工做法仍应按项目条件和相关规范深化。

7. 这套 CAD 图纸适合哪些人使用

这份资料更适合需要完整图纸框架的人，而不是只想找一张单点位平面图的人。

• 酒店新建或改造项目的弱电集成商，可用于方案编制和施工图深化参考。
• 弱电设计、施工技术人员，可用于学习酒店客房、公区、机房和系统图之间的组织关系。
• 项目经理和现场负责人，可用于施工交底、专业协调和点位复核的资料准备。
• 甲方项目人员，可用于了解酒店弱电智能化通常涉及哪些系统，以及后续与设计、施工单位沟通时应重点核对什么。

需要特别说明的是：本资料不替代正式设计文件，也不适合脱离建筑条件、装修图、现场勘察和项目需求直接套用。涉及消防、安防、机房、网络安全等内容时，应结合项目所在地要求和专业单位意见进行深化。

8. 酒店弱电智能化 CAD 图纸附件下载

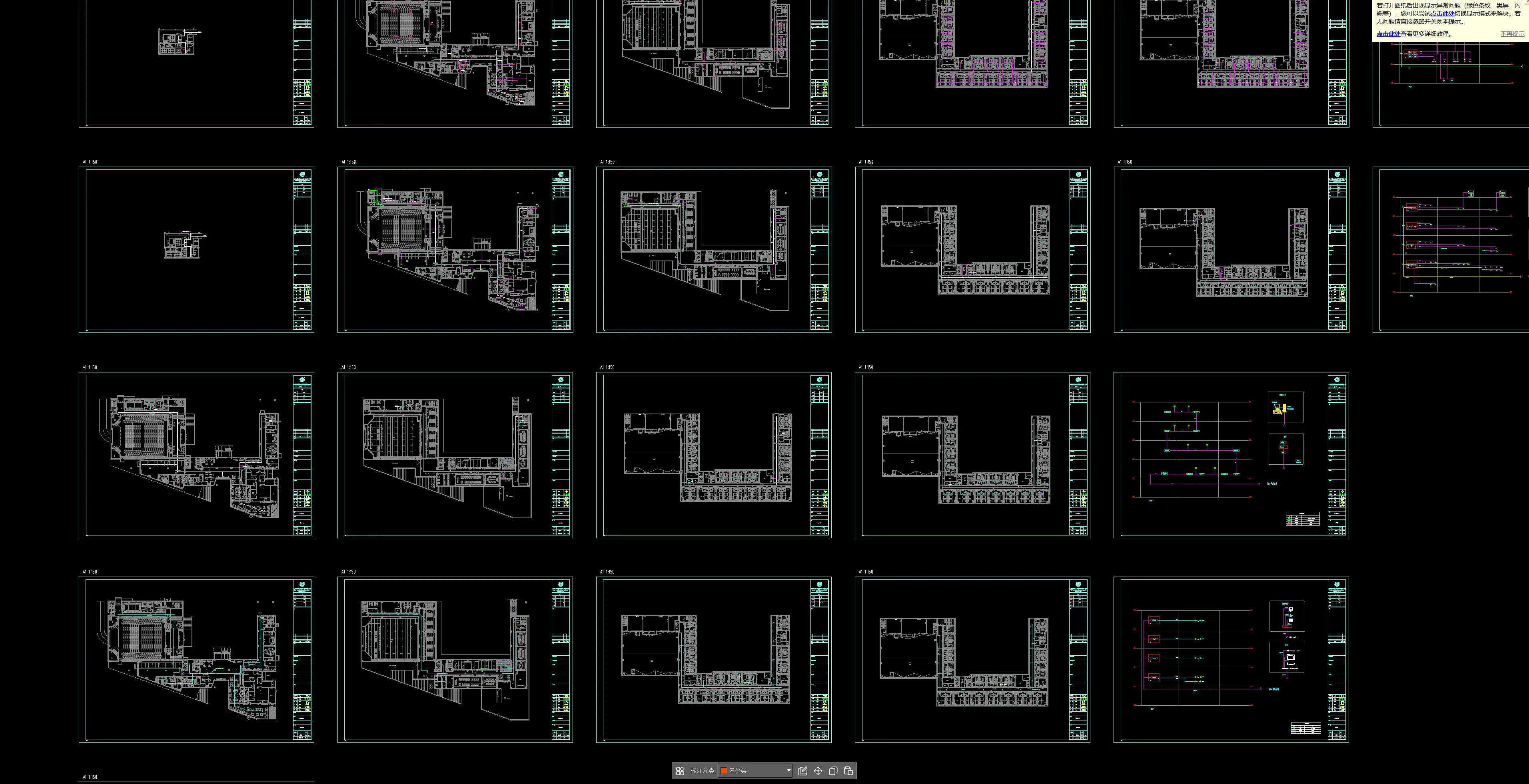

本附件为可编辑 CAD 图纸资料，共 31 张，包含设计说明、综合布线、视频监控、智能照明、公共广播、餐厅及多功能厅音视频、客房控制和网络机房大样等内容。

适合用于酒店弱电项目的方案参考、施工图表达学习、设计深化和技术交底。资料已经按图纸目录整理，便于按系统查阅。购买前请先确认项目业态、建筑层数、客房类型、装修边界、机房条件和当地报审要求是否与自身项目相符。
