电缆手孔及路灯基础大样图集是一张可直接编辑的标准详图，面向道路照明（路灯）工程的室外管网与基础施工。它把电缆手孔、电缆沟、检查井、路灯基础、灯杆与接线等节点集中在一张图里，覆盖了从土方、井体、基础到灯具接线的全链路构造做法。本图以 DWG 源文件形式提供，不是截图或 PDF 固化图，拿到即可在自己的图纸中引用、改标注、套图层。
这张图适合作为道路照明设计的标准底图或施工交底的参照，省去逐项从零绘制大样的重复劳动，也能在验收时对照构造与工程量。
1. 图纸内容（主要视图与构件）
图纸围绕道路照明室外节点，给出多个大样与工程量表，主要包含：
| 视图 / 构件 | 图纸表达内容 |
|---|---|
| 电缆手孔（砖砌） | 平面 1480×800，井壁 MU7.5 砖 M10 水泥砂浆砌，内壁及底板、盖板 M10 水泥砂浆粉面；含盖板配筋图、台帽大样图、台帽配筋图 |

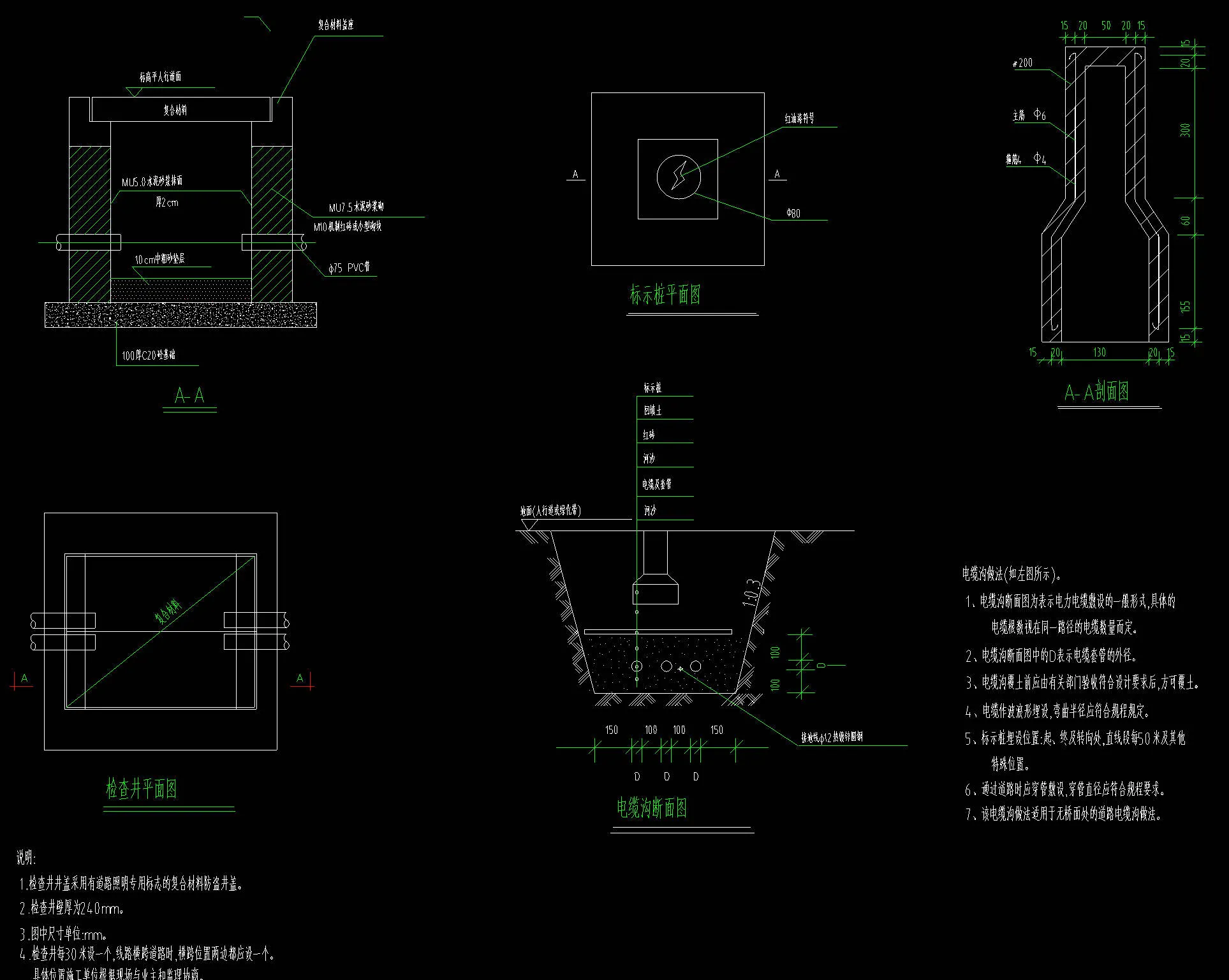

| 电缆沟断面图 | 10cm 中粗砂垫层、100 厚 C20 砼基础、MU7.5/M10 机制红砖或小型砌块、φ75 PVC 管、河沙回填、标示桩等做法 |
| 检查井 | 井壁厚 240mm，井盖采用带道路照明专用标志的复合材料防盗井盖；每 30 米设一个，线路横跨道路时两边各设一个 |

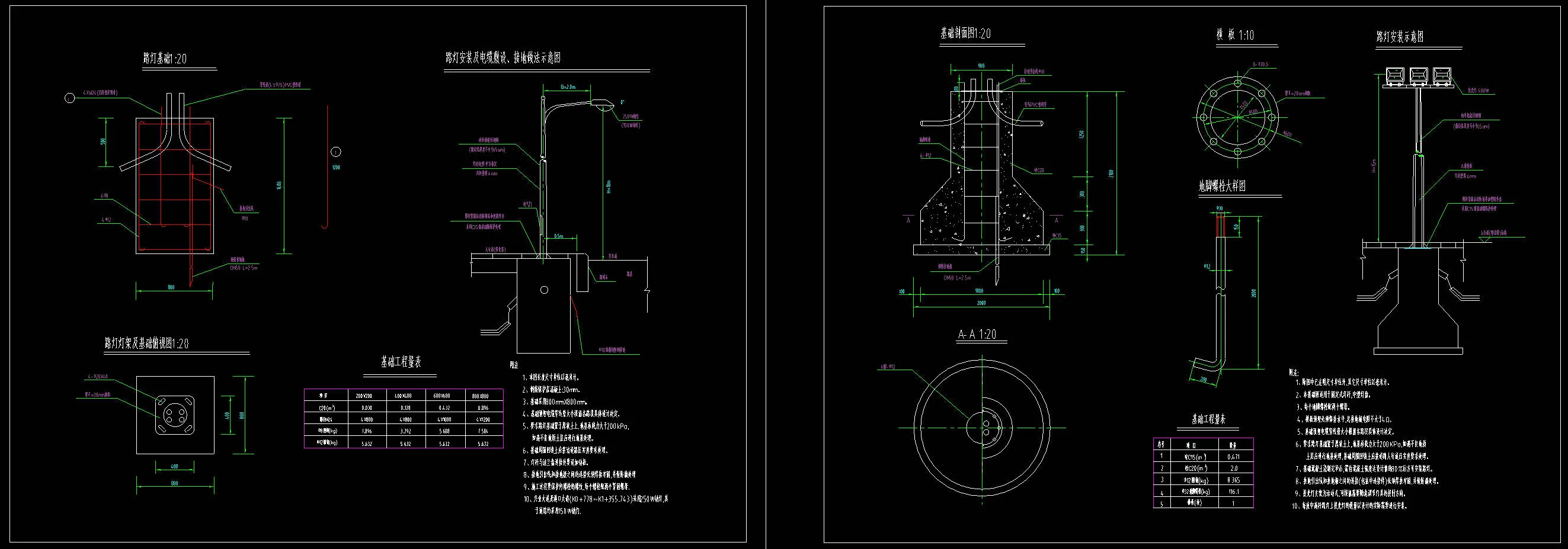

| 路灯基础 | 800×800 混凝土基础、地脚螺栓 M24、接地极（钢管接地极 DN50 L=2.5m）、基础剖面图与俯视图、地脚螺栓大样图 |
| 路灯灯杆与灯具 | 八角棱形钢制灯杆（壁厚 4mm），H=10m / 15m，投光灯 400W / 250W / 150W 钠灯，活动式支架可调节投射方向 |
| 控制箱基础 | 控制箱规格 80×50×30cm，基础高出地面 10cm，含基础配筋图 |
| 接线大样 | 穿刺线夹接线大样图、高压钠灯接线示意图（防水防潮防腐蚀穿刺线夹） |
| 工程量表 | C15 / C20 / C30 混凝土、圆钢、镀锌钢管、接地极等用量 |
图纸附说明：尺寸单位以毫米计；钢筋保护层混凝土厚 30mm；要求路灯基础置于原状土上，地基承载力大于 200kPa，遇不良地质土层应进行地基处理；接地极电阻不大于 4Ω；混凝土强度达设计值 80% 后方可安装路灯。
2. 图纸规格与技术参数
| 项目 | 规格 |
|---|---|
| 文件格式 | DWG（AutoCAD 原生可编辑） |
| 软件版本 | AutoCAD 2004（DXF 标识 AC1018） |
| 内容范围 | 电缆手孔、电缆沟、检查井、路灯基础、灯杆、控制箱基础、接线大样 |
| 手孔尺寸 | 1480 × 800（砖砌） |
| 路灯基础 | 800 × 800 混凝土，地脚螺栓 M24 |
| 适配管材 | φ75 PVC 管、Φ100 镀锌钢管、DN50 接地极 |
| 文件大小 | 约 191 KB（源文件 手孔井图样.dwg） |
| 图纸属性 | 道路照明通用大样图集（已去除原图中的具体设计院与工程名称） |
注：以上规格来自图纸文件本身（DWG 格式、AutoCAD 版本与图内标注）。具体材料强度、配筋、覆土厚度与接地要求以设计说明或选用图集为准，本图未给出部分以项目设计文件为准。
3. 适用场景
这张图集覆盖了道路照明室外段的多个基础节点，适合以下场景直接引用：
- 道路、园区、厂区路灯工程的电缆手孔、电缆沟与检查井设计出图；
- 路灯混凝土基础、接地与灯杆安装的施工交底与现场放样；
- 控制箱基础、穿刺线夹接线的做法对照与质量验收；
- 设计人员建立道路照明标准图库，统一各类大样画法，减少重复绘图。
相关室内外管网与图库内容可进一步参考：弱电工程室外管道建设施工方案、弱电综合管网及布线工程的施工规范、20 款监控立杆大样图、超全智能化系统 CAD 图块与系统图合集。
4. 图纸获取
本图为付费标准详图，源文件为 手孔井图样.dwg，提供 AutoCAD 2004 格式 DWG，可直接打开编辑、改标注、套用图层。
- 本站方案文档来源于互联网公开资料或厂商授权，已做脱敏处理，不涉及具体项目敏感信息。下载收费仅用于负担服务器流量和带宽成本，本站不以此盈利。
- 如您发现资料侵犯了您的权益，请及时联系我们，我们将在核实后第一时间删除相关内容。
- 请使用浏览器直接下载，勿使用迅雷、IDM 等多线程下载工具，以免造成文件损坏或下载失败。付费后如无法下载或链接失效，请联系客服微信或发送邮件处理，我们将及时补发。
