双盖手孔(1200×800×1200)结构图是一张可直接编辑的标准详图，面向室外弱电、通信管道管网中的线缆检修、接续与过渡节点。相比单盖手孔，双盖手孔平面与埋深更大（1200×800 平面、1200 埋深），可容纳更多管群与线缆余量，常用于主干管道分支、转弯和集中检修位置。本图以 DWG 源文件形式提供，不是截图或 PDF 固化图，拿到即可在自己的图纸中引用、改标注、套图层。
这张图给出了从整体到局部的完整表达，可直接作为设计出图底图或施工交底依据，省去每次从零绘制双盖手孔的重复劳动。
1. 图纸内容（视图与构件）

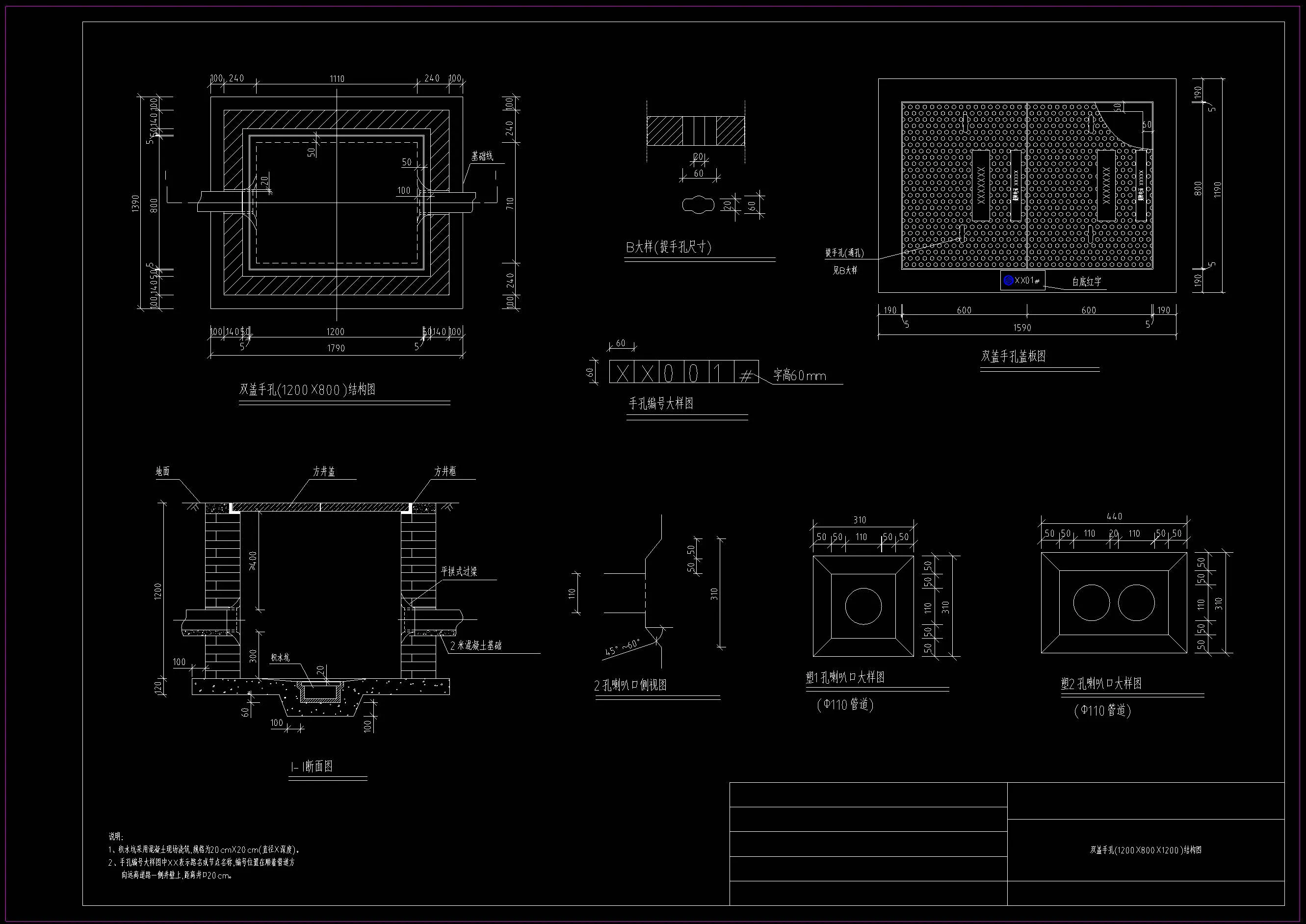

图纸围绕一只 1200×800×1200 双盖手孔，给出装置、盖板、断面与大样，主要视图与构件如下：
| 视图 / 构件 | 图纸表达内容 |
|---|---|
| 双盖手孔(1200×800×1200)结构图 | 手孔整体平面与结构关系，净尺寸 1200×800，埋深 1200 |
| 双盖手孔盖板图 | 方井盖与方井框外形、提手孔位置 |
| I-I 断面图 | 手孔剖面构造，含地面、井壁、基础与覆土关系 |
| B 大样（提手孔尺寸） | 提手孔（通孔）细部尺寸 |
| 手孔编号大样图 | 井壁编号牌做法（白底红字、字高 60mm） |
| 2 孔喇叭口侧视图 | 管道进入手孔的收口形式 |
| 塑 1 孔 / 2 孔喇叭口大样图 | Φ110 PVC 管道喇叭口大样，分 1 孔、2 孔 |
结构构件在图中明确标注的有：方井盖、方井框、平拱式过梁、提手孔（通孔）、积水坑、地面、基础线、2 米混凝土基础。图纸附说明两条：积水坑采用混凝土现场浇筑，规格为 20cm×20cm（直径×深度）；手孔编号大样图中"XX"表示路名或节点名称，编号位置在顺着管道方向远离道路一侧井壁上，距离井口 20cm。
2. 图纸规格与技术参数
| 项目 | 规格 |
|---|---|
| 文件格式 | DWG（AutoCAD 原生可编辑） |
| 软件版本 | AutoCAD 2004（DXF 标识 AC1018） |
| 手孔净尺寸 | 1200 × 800（平面），埋深 1200 |
| 包含视图 | 结构图、盖板图、I-I 断面图、B 大样、编号大样、喇叭口侧视与大样，共 7 类 |
| 管道适配 | PVC 喇叭口 Φ110，1 孔 / 2 孔 |
| 构造做法 | 积水坑 20cm×20cm 现场浇筑；2 米混凝土基础 |
| 文件大小 | 约 374 KB（源文件 双盖井结构图.dwg） |
| 图纸属性 | 通信行业通用标准结构图（标题栏与图号留空，未绑定具体项目） |
注：以上规格来自图纸文件本身（DWG 格式、AutoCAD 版本与图内标注）。手孔材料做法、井壁配筋、覆土厚度等以设计说明或选用图集为准，本图未给出具体数值。
3. 适用场景
双盖手孔是室外弱电管网中容量更大的检修节点，这张结构图适合以下场景直接引用：
- 室外弱电管网、通信管道的新建与改造设计，作为双盖手孔标准大样出图；
- 园区、小区、道路、厂区综合布线室外段的主干分支、转弯与集中检修位置；
- 施工单位用于技术交底、现场放样与质量验收对照；
- 设计人员建立企业标准图库，统一双盖手孔画法，减少重复绘图。
相关室内外管网与图库内容可进一步参考：弱电工程室外管道建设施工方案、弱电综合管网及布线工程的施工规范、20 款监控立杆大样图、超全智能化系统 CAD 图块与系统图合集。
4. 图纸获取
本图为付费标准详图，源文件为 双盖井结构图.dwg，提供 AutoCAD 2004 格式 DWG，可直接打开编辑、改标注、套用图层。
