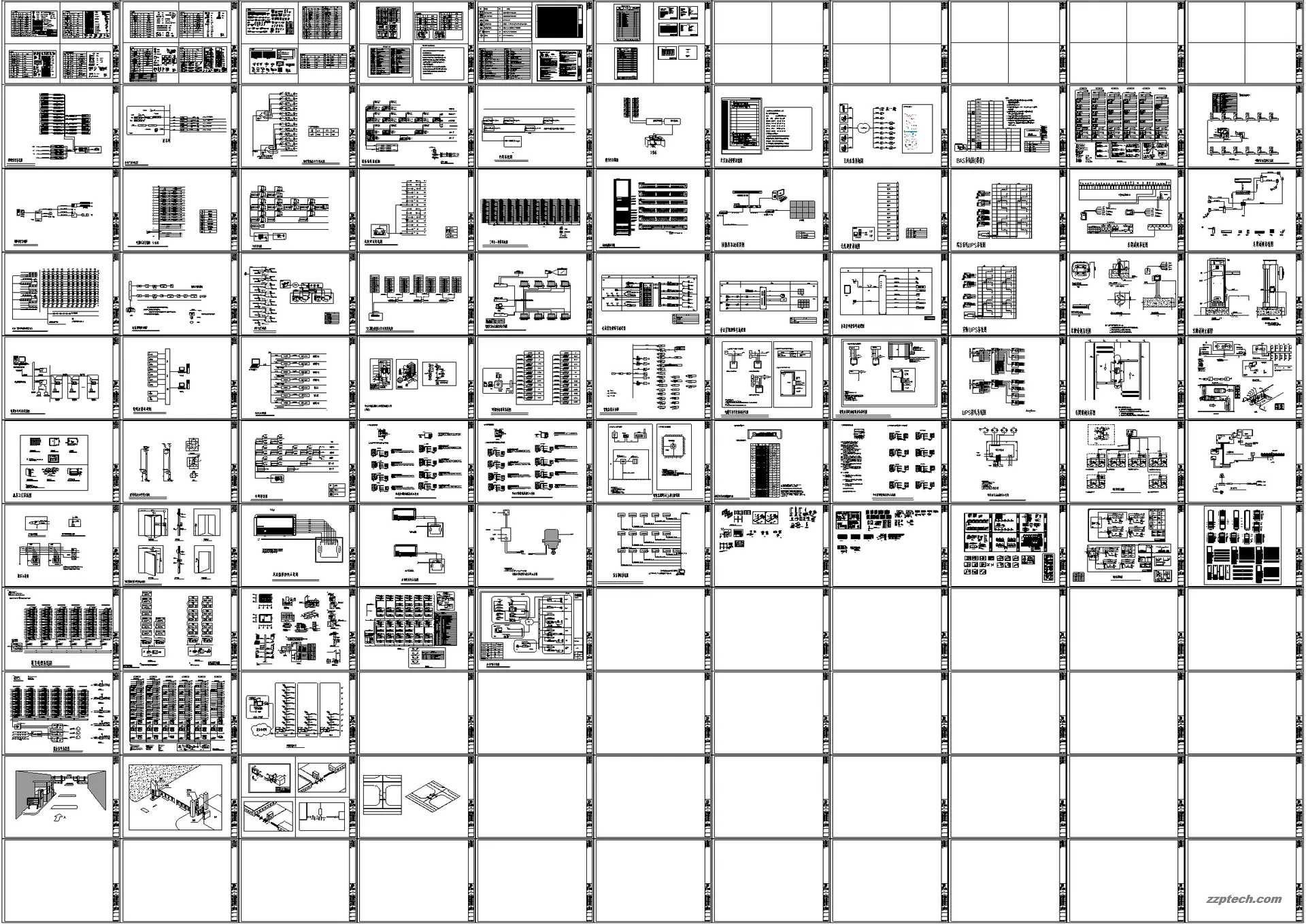

在弱电智能化项目中，无论是方案设计、施工出图还是技术交底，一套清晰、规范的图纸资料是必不可少的。为了提升制图效率，统一图纸标准，我们整理发布这份超全智能化 CAD 图块与系统图合集，内容涵盖常规项目中几乎所有常见子系统，公约 100 张。适合直接用于设计制图、投标方案、施工图深化等场景。
1. 内容概览
本套资料主要分为两部分：
1.1 智能化系统图块库（图例部分）
- 标准设备图块，均为 CAD 可编辑格式（.dwg）
- 按系统分类整理，包含图块图形、名称、安装/接线方式等说明
- 支持直接插入制图工程，适配天正、AutoCAD 等主流软件
涉及系统包括：
- 视频监控系统（摄像机、存储、平台、视频线缆等）
- 门禁一卡通系统（门禁主机、读卡器、门锁、出门按钮等）
- 入侵报警系统（红外对射、探测器、防区模块、主机等）
- 周界防护系统（电子围栏、电网、拉力线等）
- 电子巡更系统（巡更棒、巡更点、后台软件）
- 网络通讯系统（核心交换、防火墙、接入层、配线架等）
- 消防报警接口图例（联动模块、消防主机接入方式）
- 公共广播系统（扬声器、功放、音控主机、分区等）
- 机房系统（UPS、电池柜、空调、监控主机、温湿传感等）
- 信息发布/显示系统（LED 屏、显示控制器、播放终端）
- 多媒体会议系统、时钟系统等其他常规弱电子系统图块

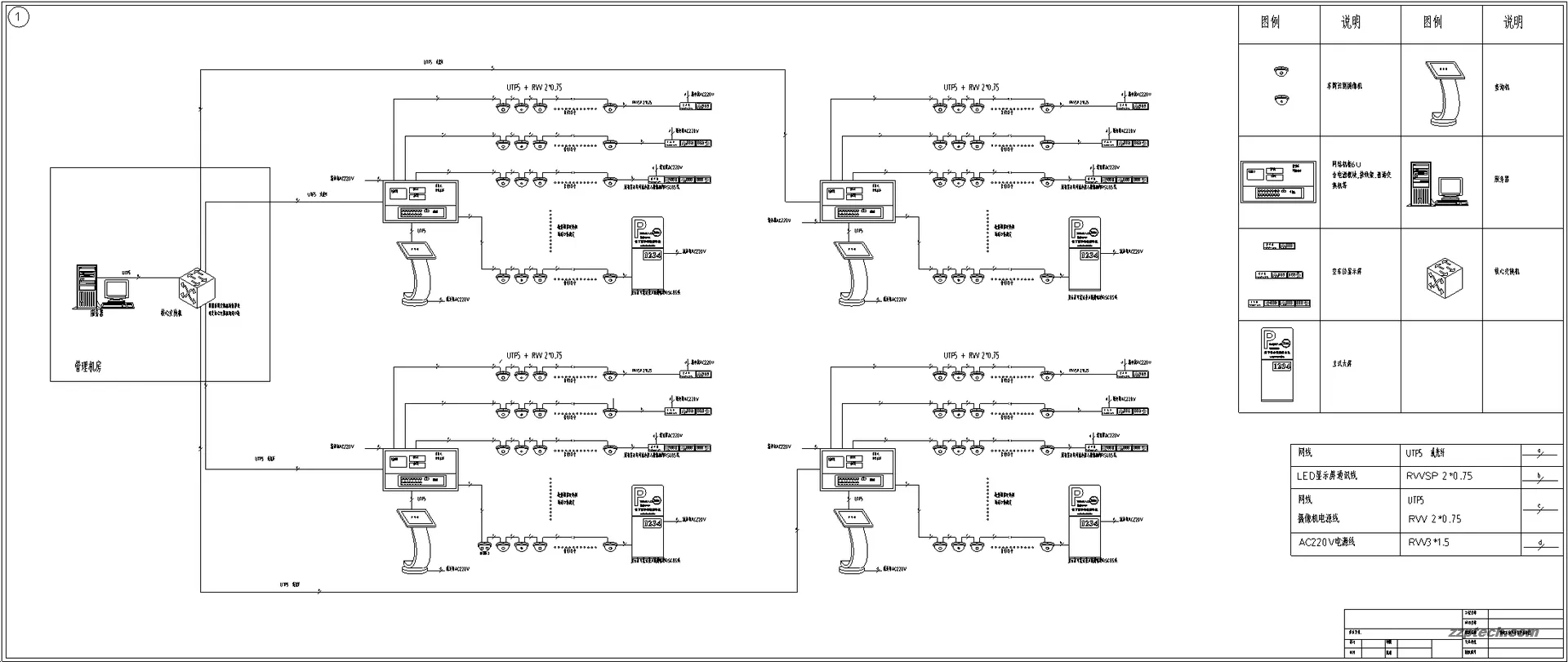

1.2 系统结构拓扑图（系统图部分）
- 多张可参考的典型拓扑结构图
- 采用平面逻辑图风格，展示设备关系与网络连接方式
- 含接线结构、通信路径、平台对接等信息
例如：
- 小区视频监控系统结构图
- 门禁与卡口系统集成图
- 消防与安防联动拓扑图

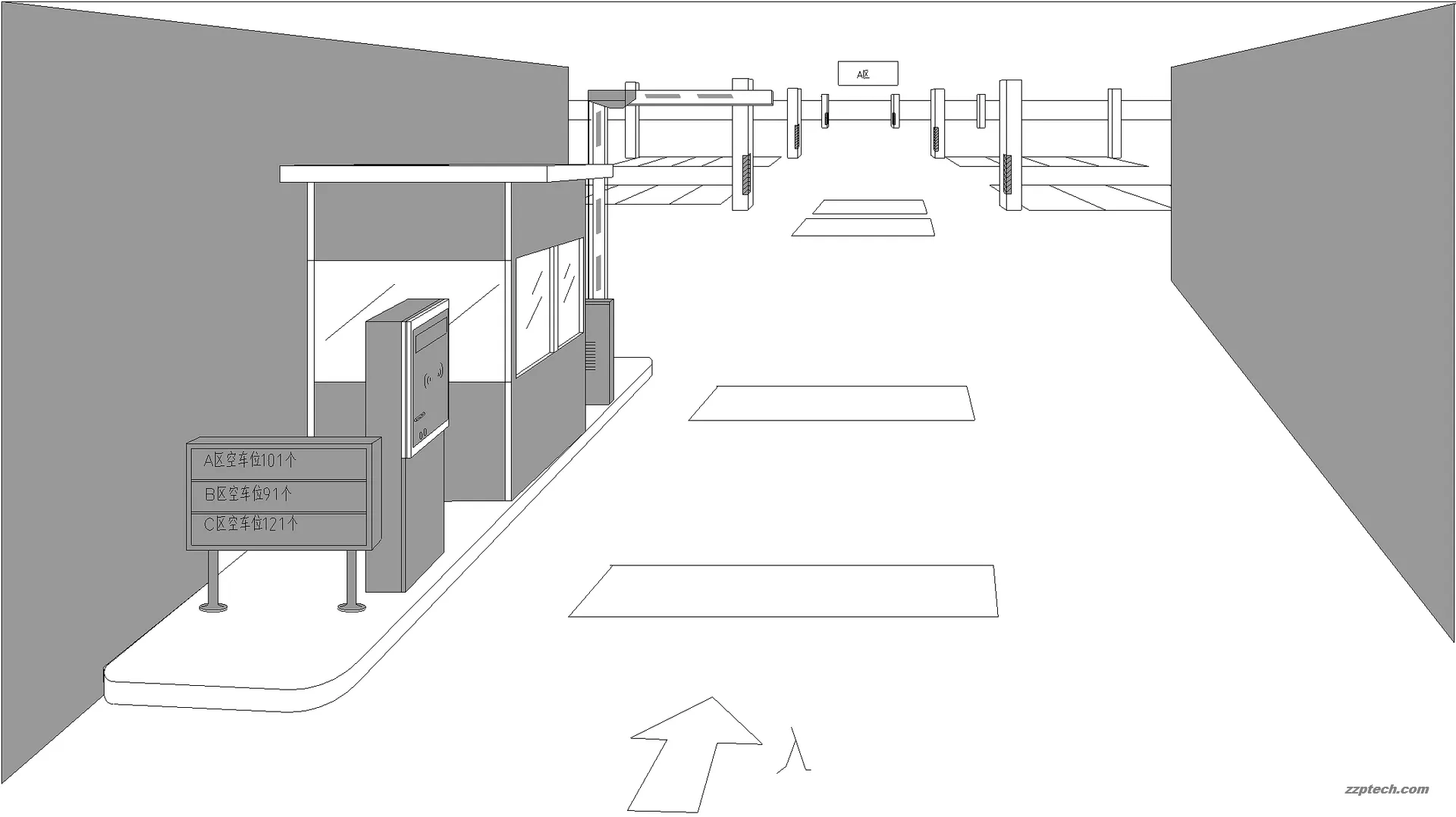

- 车牌识别与道闸控制系统图
- 综合管理平台与子系统接入结构图
2. 资料优势
- 格式标准：全部为 DWG 矢量文件，可直接使用，支持修改
- 内容全面：覆盖绝大多数弱电子系统和典型结构图
- 可复制套用：适用于投标、设计、深化、交底等各阶段
- 省时高效：避免重复画图，从图块库直接拖放编辑
- 适合积累：可作为公司级标准图块库长期使用和维护
3. 适用对象
- 系统集成工程师、CAD 绘图员
- 设计院弱电顾问、总包单位技术人员
- 方案编写人员、售前支持、运维人员
- 弱电入门学习者与行业爱好者
这套图纸资料的核心价值，在于帮助你更高效地完成标准化出图，同时保障图纸专业性和可交付性。如果你常常需要绘制系统图、整理方案文件，或希望建立一套属于自己的图块库，不妨从这套合集开始。
