这是一份整理规范、便于编辑的《安防系统功能结构图》VSD 文件，采用 Visio 格式制作，适用于各类安防项目方案设计、汇报展示及系统集成说明等场景，内含十一张各种类型的俯视拓扑图。
该模板覆盖了常见的安防子系统，包括但不限于视频监控、入侵报警、出入口控制、电子巡更、紧急求助、广播系统等。通过清晰的拓扑结构和模块化的图形布局，能够快速构建出适用于住宅小区、办公园区、医院、校园等不同类型场景的安防系统框架。

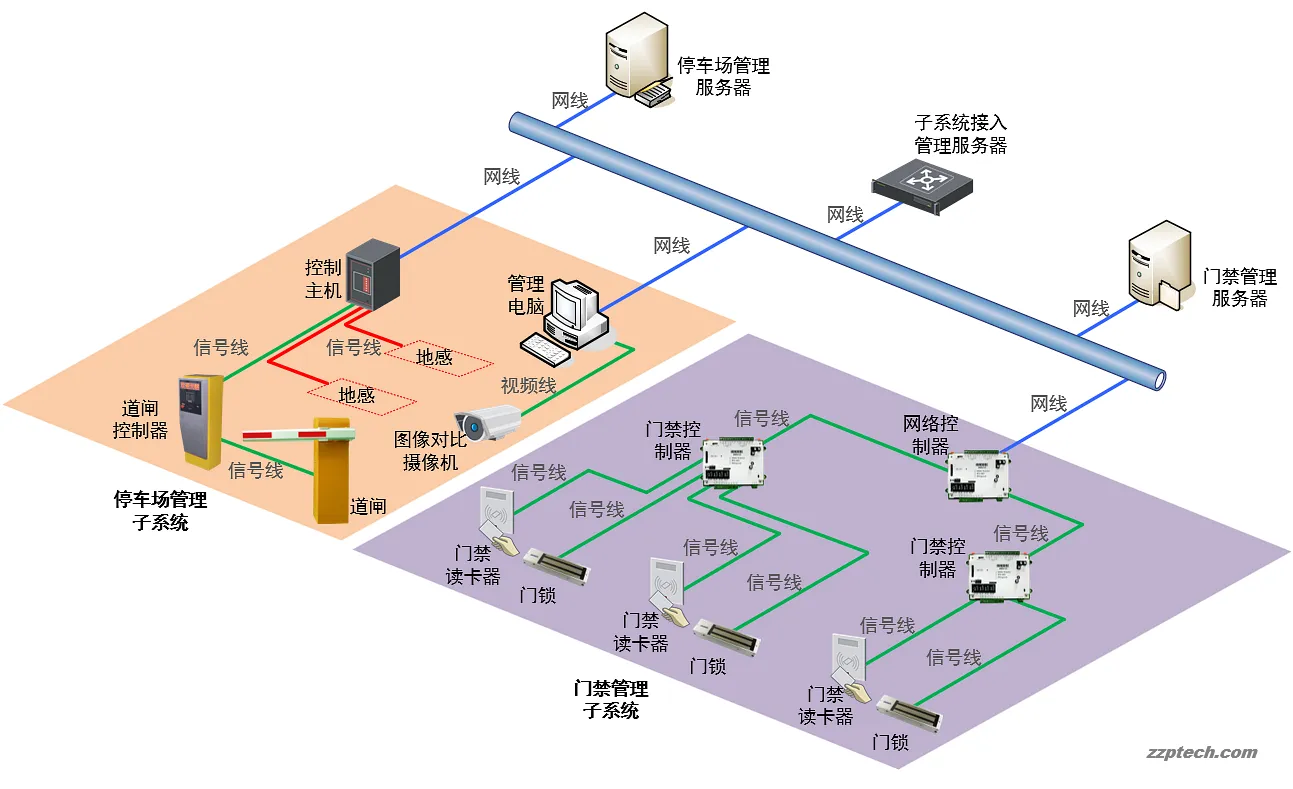

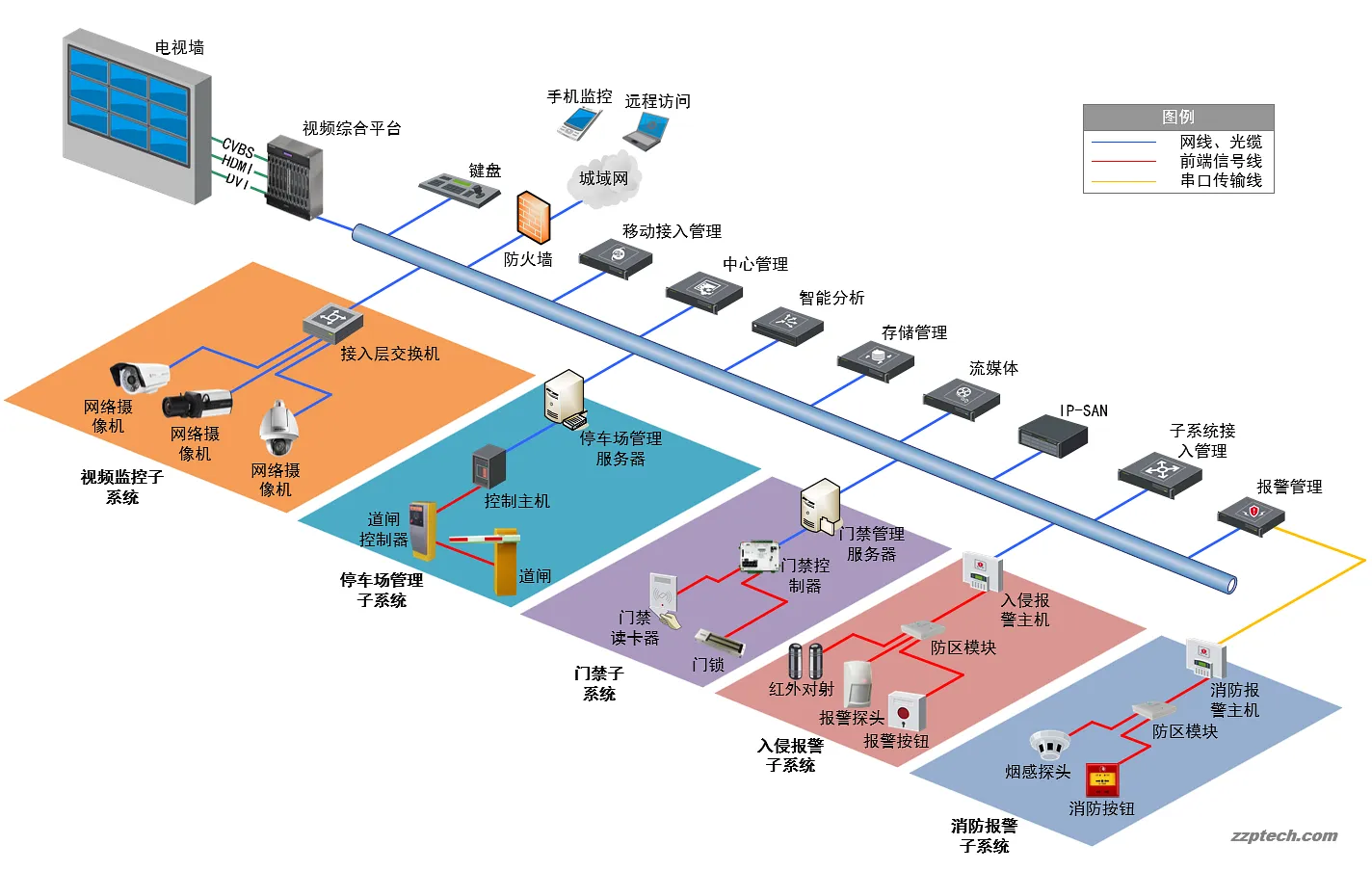

你可以根据具体项目需求，自由增删设备图标、修改文字说明，也可替换图标以贴合品牌。整个结构图为“系统逻辑拓扑图”，强调功能分类与系统间的逻辑关系，适合用于投标 PPT、技术交底文档、客户方案展示等用途。下面是部分示意截图（可根据实际插图）：
如果你正在做一份弱电方案的系统总图，不妨从这个模板出发，省去反复绘图的时间，也提升整体方案的呈现专业度。
