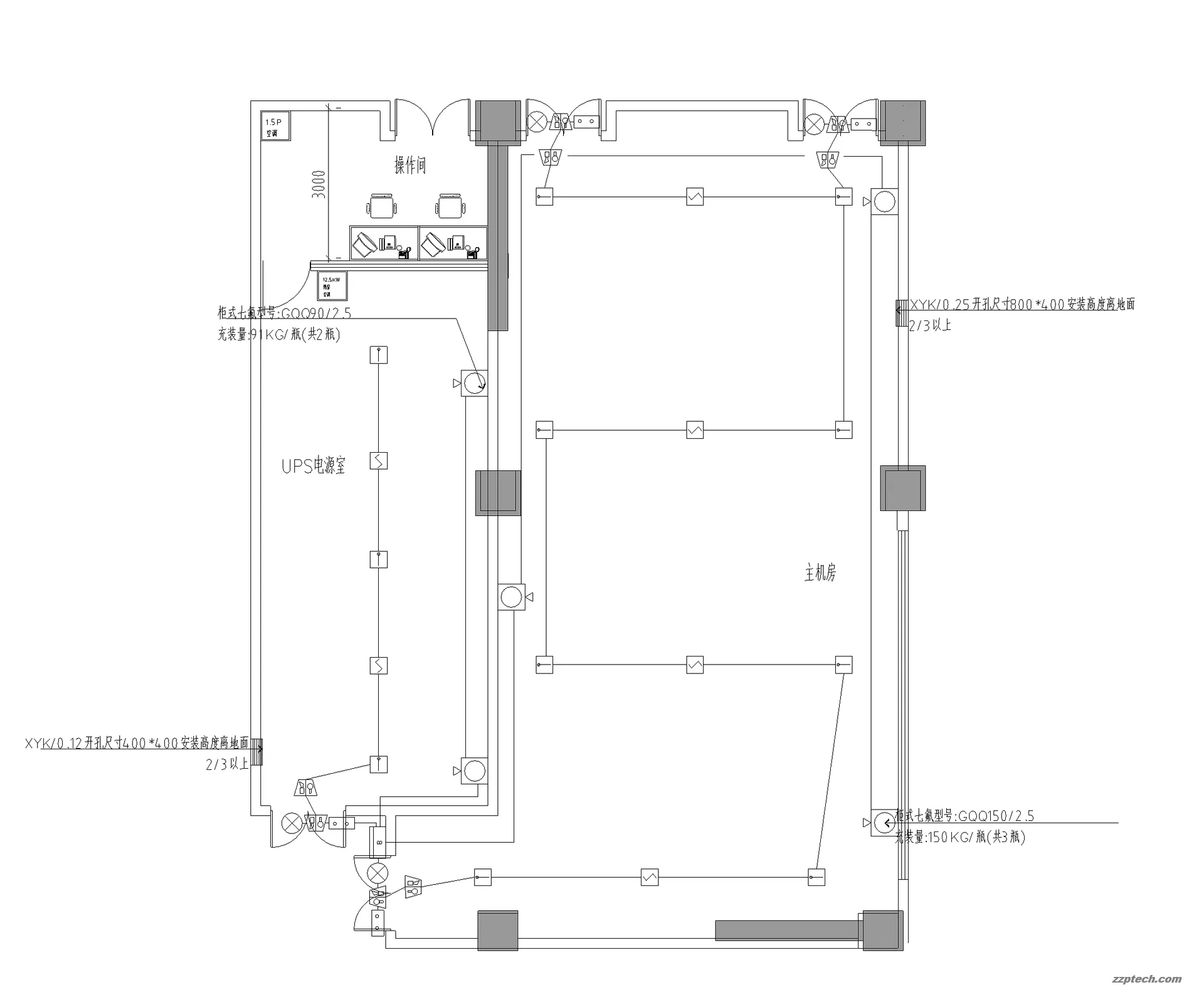

机房气体灭火系统施工设计图（七氟丙烷 HFC-227EA 设计说明）

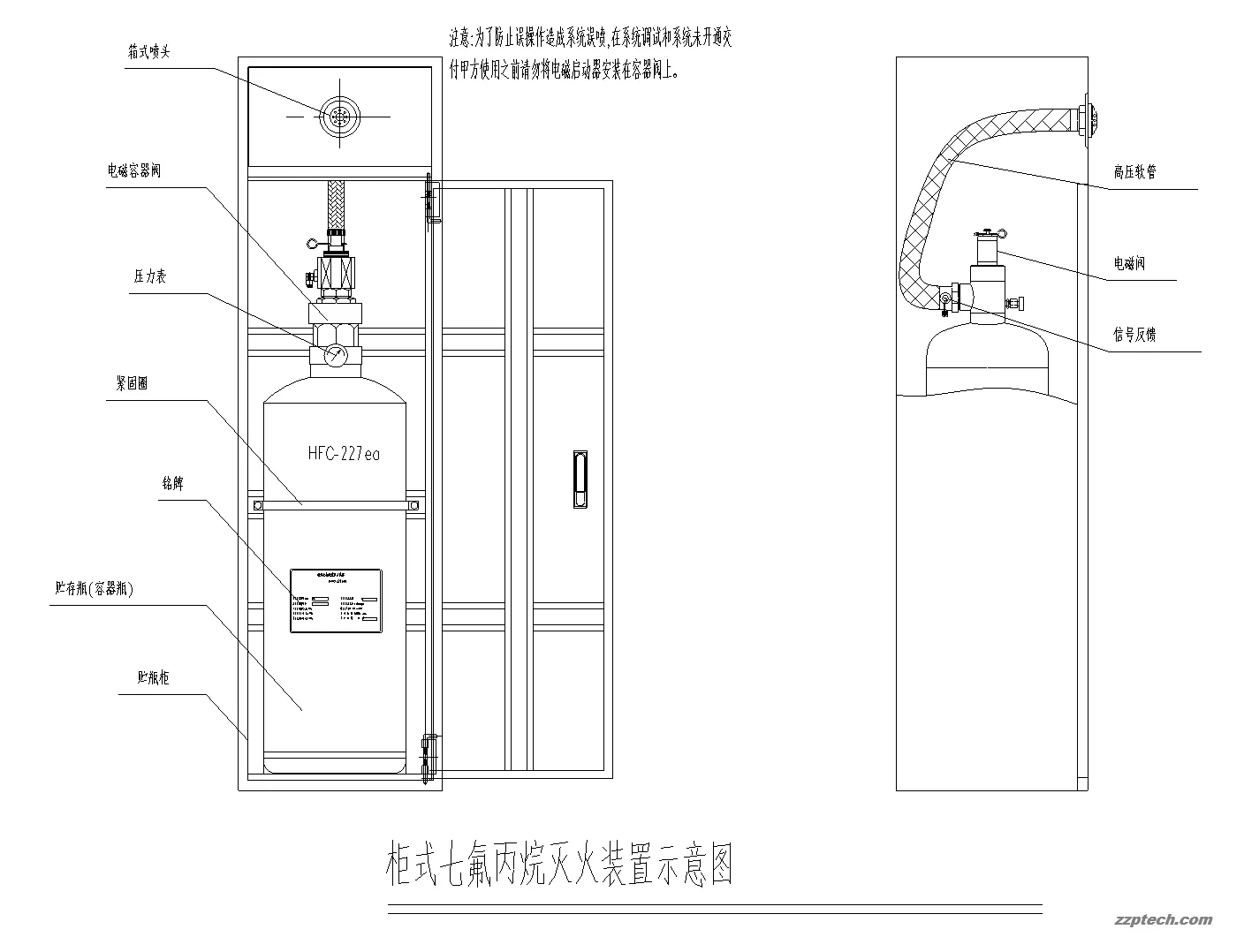

柜式灭火装置是一种预制系统，成系列生产。它是一种无管网、轻便、可移动、自动灭火的消防设备，具有安装灵活方便、外形美观。灭火剂不存在管网损失，灭火效率高、速度快、无污染等特点。火灾发生时，可直接向保护区内自动喷洒灭火剂，方便快捷。

本装置不设储瓶间，储气瓶及整个系统均设置在保护区内，适用于计算机房、档案馆、贵重物品库、电讯中心等较小空间的保护区，几台柜式灭火装置联用也可以保护较大空间的保护区。本装置可以与消防控制中心相连，也可以单独配装气体灭火控制器，自成系统，给用户方便、灵活的选择。对已建好的建筑需要增设气体灭火系统，选用柜式灭火装置比较合适。该装置的工作原理与独立单区系统相似，只是不需输送管道。启动后，灭火剂通过很短一节管路及喷嘴直接向所在区喷洒，实施灭火。

一、设计内容：

1、七氟丙烷气体设计。

二、设计依据:

1) GB50370-2005《气体灭火系统设计规范》；

2) GB50263-2007《气体灭火系统施工及验收规范》；

3) GB50016-2014(2018 年版)《建筑设计防火规范》；

4) GB50116－2013《火灾自动报警系统设计规范》；

5) GB50166－2019《火灾自动报警系统施工及验收规范》；

6) 由对方提供的图纸及条件；

7) 厂家提供的产品技术参数公布值。

三、系统特点：

1、系统组成：

柜式灭火装置由火灾探测器、自动报警控制器、灭火控制器、灭火装置等组成。本系统为独立式的全。淹没灭火系统，由一套或几套柜式灭火装置对应一个保护区域。

2、灭火方式

本设计采用全淹没灭火系统设计的灭火方式，即在规定的时间内，喷射一定浓度的七氟丙烷灭火剂，并使其均匀地充满整个保护区，此时能将在其区域里任一部位发生的火灾扑灭。

3、灭火系统的控制方式为自动、手动、两种。即在有人工作或值班时，应采用电气手动控制，在无人的情况下，应采用自动控制方式。自动、手动控制方式的转换，可在灭火控制器上实现（在保护区的门外设置手动控制盒，手动控制盒内设有紧急停止与紧急启动按钮）。自动状态下，保护区内温感与烟感都报警后，灭火控制器进入自动喷放前延时状态，30 秒后控制器起动喷放装置。

4、保护区的要求：

1) 防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区；

2) 防护区围护结构及门窗的耐火极限均不宜低于 0.5h，吊顶的耐火极限不宜低于 0.25h；防护区围护

结构承受内压的允许压强，不宜低于 1200pa;

3) 保护区的通风系统在喷放七氟丙烷灭火剂前应关闭，并设置防火阀门;

4) 喷放七氟丙烷前，必须切断可燃、助燃气体的气源，并停止一切影响灭火效果的设备;

5) 保护区的门应向疏散方向开启，并能自行关闭;用于疏散的门必须能从防护区内打开；

6) 在保护区外设置气体释放信号标志，保护区外设置声光报警器;

7) 为保证人员的安全撤离，在释放灭火剂前，应发出火灾报警，火灾报警至释放灭火剂的延时时间为 30s;

8) 为保证灭火的可靠性，在灭火系统释放灭火剂之前或同时，应保证必要的联动操作，即灭火系统在发出灭火指时，由控制系统发出联动指令，切断电源，关闭或停止一切影响灭火效果的设备;

9) 保护区应有排风设备，释放灭火剂后，应将废气排尽后，人员方可进入进行检修；设有气体灭火系统的场所，宜配置空气呼吸器；

10) 防护区应设置泄压口，宜设在外墙上，泄压口应位于防护区净高的 2/3 以上；喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭；
