监控中心位于科研办公楼一层弱电机房内。监控中心设置为禁区,有保证自身安全的防护措施和进行内外联络的通讯手段,并设置紧急报警装置和留有向上一级接处警中心报警的通信接口。

安全防范系统中使用的设备必须符合国家法律法规和现行强制性标准的要求,并经法定机构进行检测。
系统主电源和备用电源应有足够容量。根据入侵报警系统、视频安防监控系统、门禁控制系统等的不同供电消耗,按总系统额定功率的 1.5 倍设置主电源容量。电源质量应满足下列要求:稳态电压便宜不大于±2%;稳态频率偏移不大于±0.2Hz;电压波形畸变率不大于 5%;允许断电持续时间为 0~4ms。

安全防范系统的接地母线采用铜制线,接地端子应由地线符号标记。接地电阻不大于 4Ω。安全防范系统的电源线、信号线经过不同防雷区的界面处,安装电涌保护器;系统的重要设备安装电涌保护器。电涌保护器接地端和防雷接地装置应做等电位联结。等电位连接带采用铜制线,截面不小于 16mm²。监控中心内设置接地汇集环或汇集排,采用裸铜线,其截面积不小于 35mm²。

本文之附件为一个大楼建设工程的完整弱电图纸,不仅仅是机房部分!

(1)机房装修部分

  1. 机房墙面装饰:机房墙面采用乳胶漆,施工工艺安装报价清单内容描述;品牌:立邦。
  2. 机房吊顶:采用微孔铝扣板吊顶,施工工艺安装报价清单内容描述;品牌:银飞。
  3. 机房地面:安装防静电地板,施工工艺安装报价清单内容描述;品牌:红梅。
  4. 机房内管线敷设:管线敷设为暗装敷设。弱电布线为上走线,上走线桥架为网格式桥架明装敷设,强电布线为下走线,下走线桥架为普通金属桥架明装敷设。

(2)机房配电部分

  1. 从大楼所在总配电柜,采用三相五线制电缆单独供电,电缆敷设由总包方负责,设计额定功率为 60KW。
  2. 监控机房安装独立配电柜,控制机房内所有设备及照明、空调、插座。
  3. 监控机房内设备由 UPS 供电,UPS 设备设计额定功率 30KW。品牌:科士达
  4. UPS 供电延迟时间为 2 小时,设计采用 12V100AH 蓄电池 48 节,分别安装在 3 个电池柜内,电池柜安装位置要考虑制作重力支撑架,安装位置见平面布局设计图。品牌:科士达。
  5. 监控机房 UPS 供电负载要增加机房以外安防设备供电回路。
  6. 机房空调:安装 2 台 5P 柜式普通柜机,安装位置见施工设计图。品牌:格力
  7. 机房照明:安装 9 套 600mmx600mm 面板灯,面板灯的功率为 32W,光通亮:2400Lm。品牌:三雄极光。

(3)机柜部分

  1. 安装 4 台 600X1000X2000 的标准机柜,品牌:图腾。
  2. 每个机柜内安装 2 个 8 位/10A 的 PDU 插座,品牌:克莱沃。

(4)接地部分

  1. 接地极:监控机房内建设方已经预留接地极,将汇流排及泄漏网连接至接地极,连接电缆为 BVR10mm2。做接地检测,接地电阻值应≤1Ω。
  2. 泄漏网采用 40mm 宽铜带按照 600X600 的尺寸按照“田”字格敷设。每个防静电地板支撑架压至在铜箔交叉点处。
  3. 汇流排采用 30X3mm 铜条制作,将每台机柜、配电柜、UPS 主机等设备的接地端用 BVR10mm2 的导线连接至汇流排处。

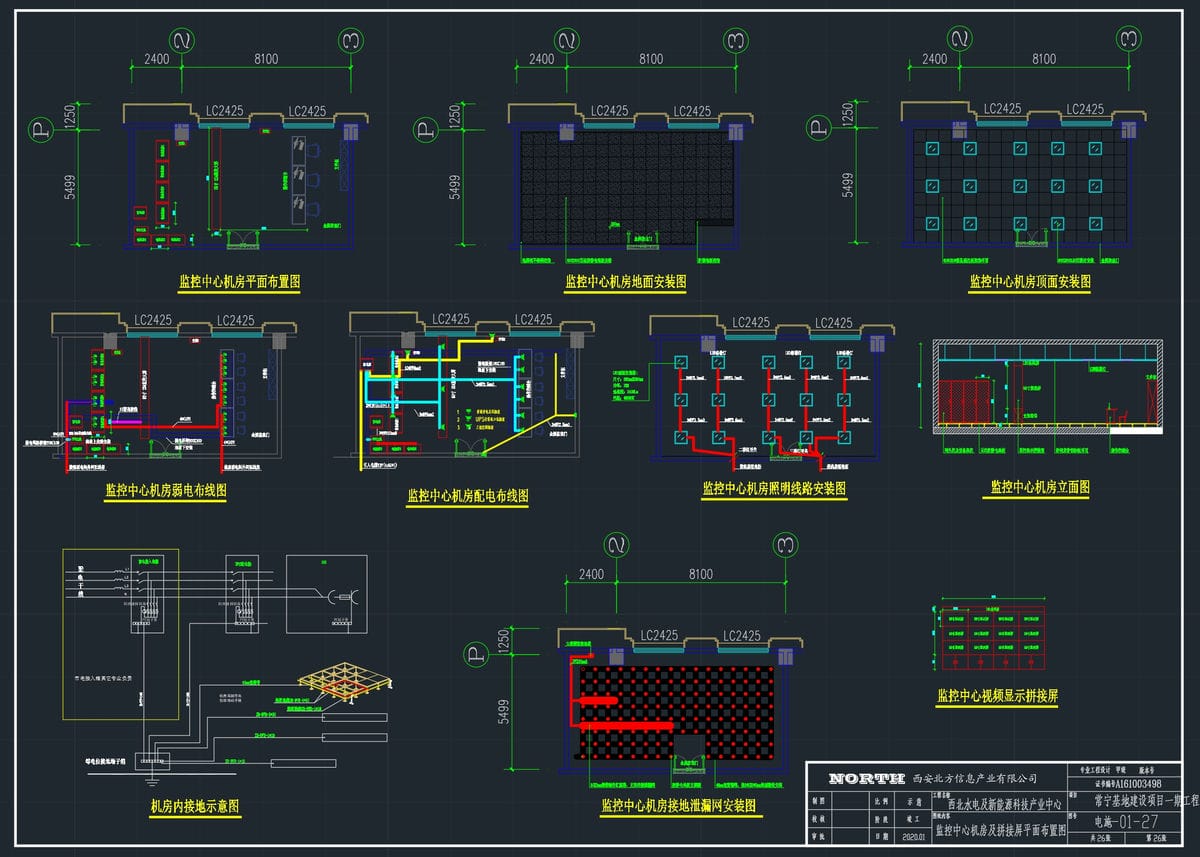

某项目机房工程设计说明&机房设计施工图下载(DWG)

某大楼弱电施工设计图(含监控中心机房及拼接屏平面布置图&系统图、安防系统、预埋杆、无线网、综合布线等 27 张).dwg

密码 BGFd 大小 40.5MB 来源 重庆众平科技有限公司 价格 ¥6.00
已付费?登录刷新
