这是一套实用性强、内容齐全的《安防系统网络拓扑图》VSD 模板合集,共包含 15 张典型拓扑结构图,涵盖视频监控、卡口系统、入侵报警、门禁控制、综合管理平台等主要安防子系统,全部采用 Visio 格式绘制,支持二次编辑。

每张图按“平铺结构”设计,逻辑清晰、结构规范,适用于以下场景:

  • 项目技术方案编写
  • 弱电施工图纸设计
  • 网络对接结构说明
  • 招投标或汇报展示资料

这些模板图不仅标注了常见设备与连接关系,如前端摄像机、交换机、硬盘录像机、门禁控制器、报警主机等,还预留了接口说明位,便于你根据项目细节进行个性化调整。部分图例还包含平台系统架构或数据流向示意,适合用于方案说明中高层级展示。以下是部分图示预览:

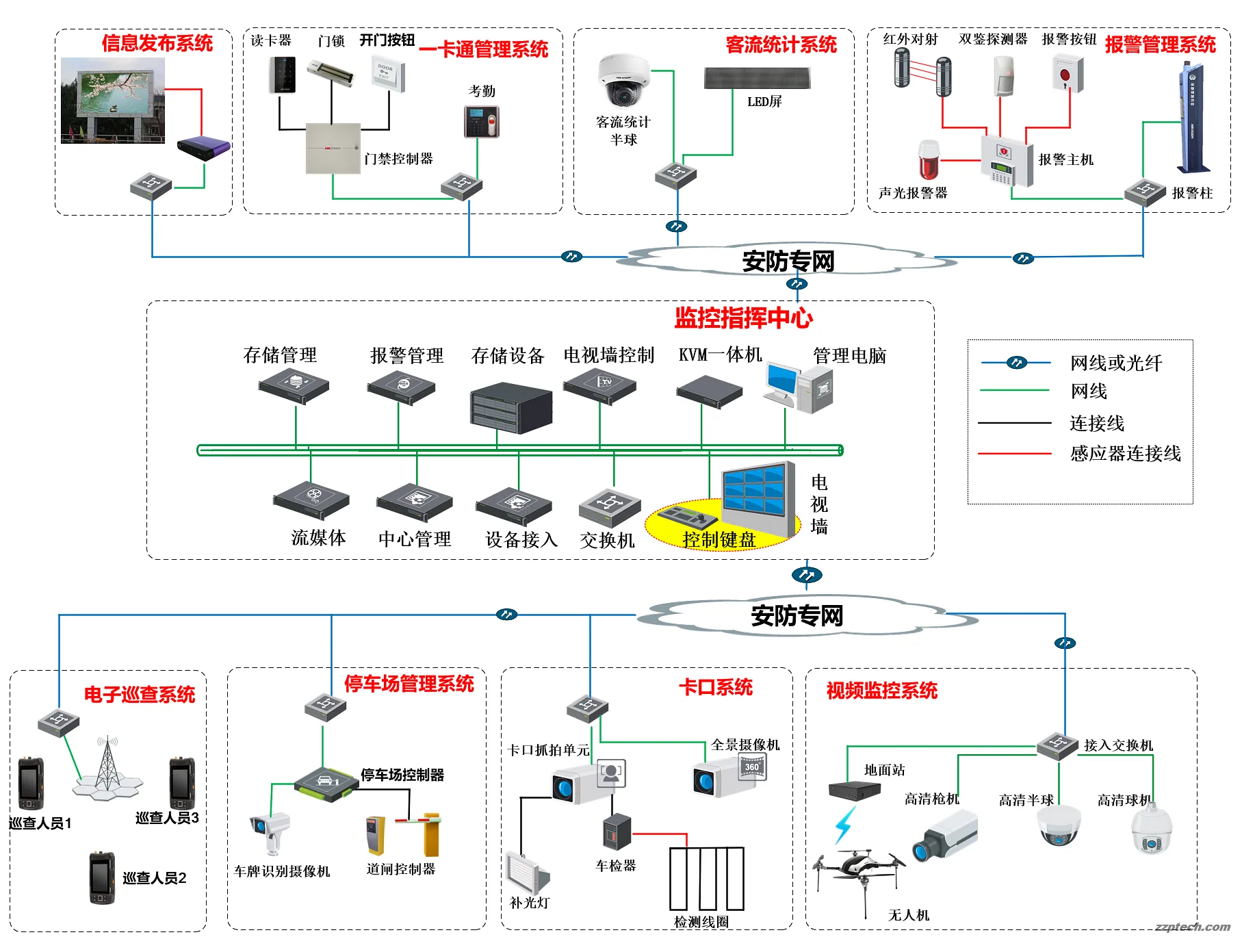

安防系统网络拓扑图 VSD(监控/卡口/报警/门禁等共 15 张)

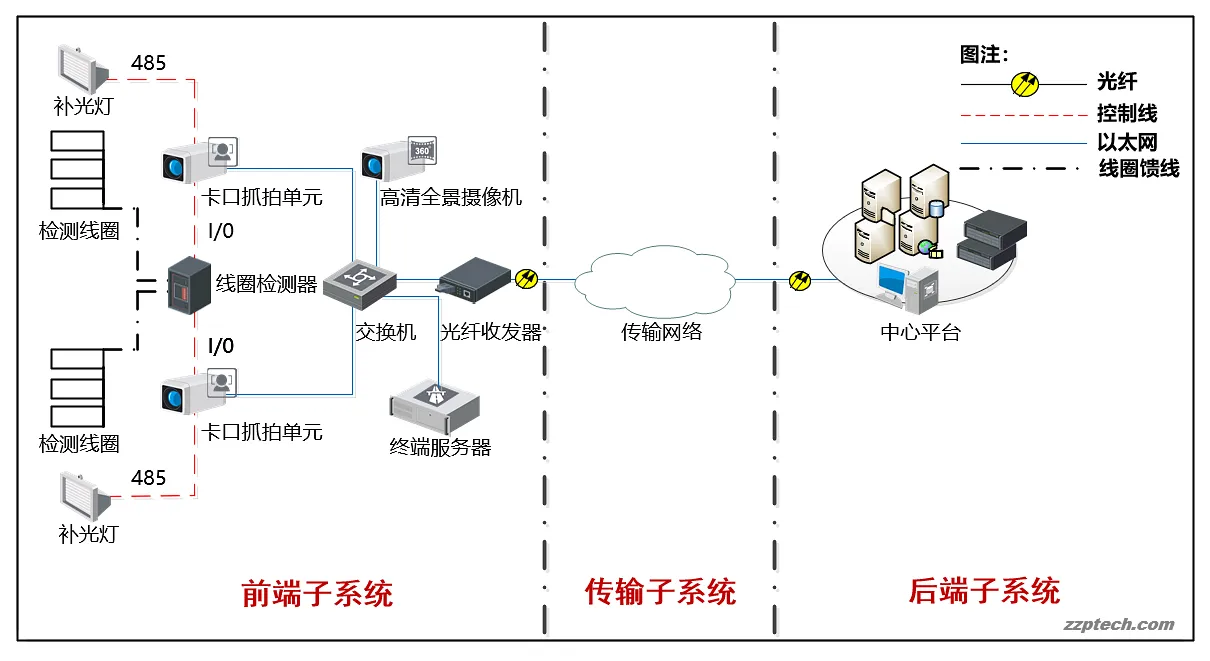

安防系统网络拓扑图 VSD(监控/卡口/报警/门禁等共 15 张)
安防系统网络拓扑图 VSD(监控/卡口/报警/门禁等共 15 张)

截图:园区监控系统网络拓扑图
截图:卡口与道路监控网络连接结构图
截图:门禁与报警系统综合布设图

所有文件均为 .vsd 格式,建议使用 Microsoft Visio 或兼容软件打开。支持快速复制、替换图标与连线,适合系统集成商、弱电工程师及方案编制人员参考使用。如有其他结构图模板需求,也欢迎留言交流,我们将持续整理更新更多实用资料。

安防系统网络拓扑图 VSD(监控/卡口/报警/门禁等共 15 张)

安防系统网络拓扑图VSD模板(监控/卡口/报警/门禁等共15张).vsdx

月度会员¥1.00
季度会员免费
年度会员免费
终身会员免费
下载次数: 188 文件大小: 19MB 更新日期: 06/25/2025 下载价格: ¥5.00
