大屏幕显示系统集多种信息接收处理显示、多人员操作控制于一体,涉及声、光、电多方面技术,结合各类多媒体互动系统,统筹兼顾运用综合集成显示技术。在三级监控指挥中心,建设一套大屏幕显示系统(采用间距小于 P1.6mm、面积大于 7.2㎡的 LED 屏),用于显示视频指挥终端信号、视频监控视频信号、单兵终端信号及其他多媒体信号。通过对各系统的各种计算机图、文及网络信息、视频图像信息的动态综合显示,实现对各类信息的实时显示,为工作人员和各级领导提供一个使用灵活的交互式大屏幕显示系统。

LED大屏显示系统通用技术方案(海关三级监控指挥中心)

1 大屏显示系统组成部分

本方案将提供的大屏幕显示系统主要由以下几部分组成:

显示系统—LED 显示屏点间距<1.6mm 为各种信号源和各专业应用系统提供超高清的显示载体,像素密度>390000 点,最大刷新率≥7680Hz ,换帧频率为 50-120Hz,最大对比度≥8000:1。

LED 显示系统组成主要由三大子系统构成:信号源子系统,中央控制子系统、LED 显示屏子系统。除了三大子系统以外,根据具体应用情况还包括配电子系统、通讯传输子系统、视频编辑子系统等。

信号源子系统:

为整个系统提供播放所需的视频、动画及数码图像等各类信息素材,常用输入设备包括:DVD(及其它碟片输入设备),TV(摄/录像设备、视频编/播设备、有线电视及现场转播设备等),图片生成设备(扫描仪、照相机等),PC 计算机等。

常用输入设备:

  • DVD(及其它碟片输入设备)
  • TV(摄/录像设备、视频编/播设备、有线电视及现场转播设备等)
  • 图片生成设备(扫描仪、照相机等)
  • PC 计算机

输入信号格式:

接入设备信号格式可输入分辩率范围
PCVGA, DVI,RGB1920×1600
DVD、VCD、SVCDS-Video,复合视频,分量 RGB,SDI,DVI.1920×1600
摄像机、转播系统、 录(放)像编辑系统S-Video,复合视频,分量 RGB,SDI,1920×1600
CATV、监视系统S-Video,复合视频1920×1600
扫描仪、照相机各类图片格式1920×1600

中央控制子系统:作为整个系统的中央控制部分,视频处理器把不同的信号源数字化后,并对信号进行广播级的高品质图像处理,最后由千兆网信号传送至 LED 显示屏。而视频处理器可由一台装有视频显示系统控制软件的 PC 进行控制或独立工作控制 LED 显示屏。

LED 显示屏子系统:各种输入视频源信号,通过中央控制系统处理后,传输到 LED 箱体上进行显示,同时 LED 箱体要安装在特定的钢结构上。

LED大屏显示系统通用技术方案(海关三级监控指挥中心)

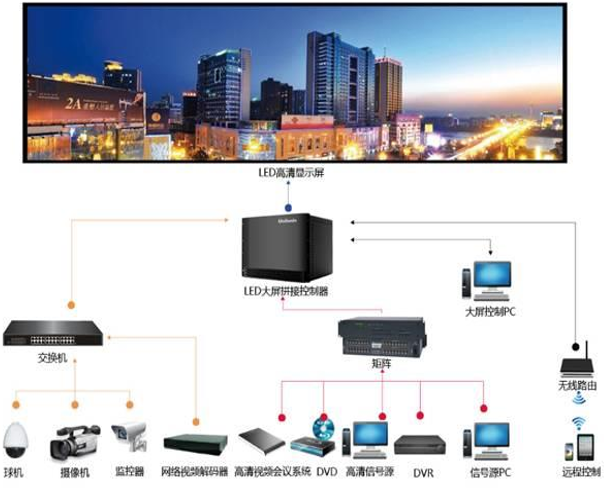

来自各席位的桌面计算机信号、视频监控信号、调度显示以及其他信号经全数字网络信号处理系统、信号网络传输(各光纤收发器群、交换机群)后进入网络显示系统,并根据管理系统(服务器)将各信息图像按用户特定的方式显示在大屏幕上。

根据大屏幕显示系统总体结构,大屏幕显示系统功能结构主要由三部分组成,分为全彩 LED 显示屏、图像处理系统及集中管理控制系统。除了这些主要部分,根据项目具体实施情况,系统还应包括配电系统、音响系统等。

本项目 LED 大屏显示应支持 BNC 信号,VGA 信号,DVI 信号,HDMI 信号等多种信号的接入显示,通过控制软件对已选择需要上墙显示的信号进行显示。

LED 大屏优势:有到达无缝拼接显示,用在画面监控的情况下,效果更明显。系统可以接收多路输入信号,同时显示在屏幕上,且画面无分割,均匀一致,没有黑线。先进的箱体结构设计,极短的响应时间,在监控画面及播放动态视频的时候,具有极大优势。高对比度,广视角,水平和垂直视角均不小于 160 度。广播级灰度、数万亿种色彩显示,超高刷新率。高效节能,发热量低散热好,超级静音,超长使用寿命,屏体战役空间少、易维护。

2 大屏显示系统功能概述

通过大屏幕显示系统,可以轻松实现直观、实时、全方位地集中显示各个系统的信息,各系统信息在大屏幕上可根据需要以任意大小、任意位置和任意组合进行显示,并且对显示信息进行智能化管理,以便于指挥中枢准确、实时全面的观看和掌握各方面信息并做出正确的决策,大大提高指挥调度决策的效率,增强了各信息显示的直观性和可操作性。

功能:指挥中心 LED 大屏显示系统提供视频监控图像、视频会议图像、单兵图像及业务图像及多媒体信息发布图像的上屏显示。

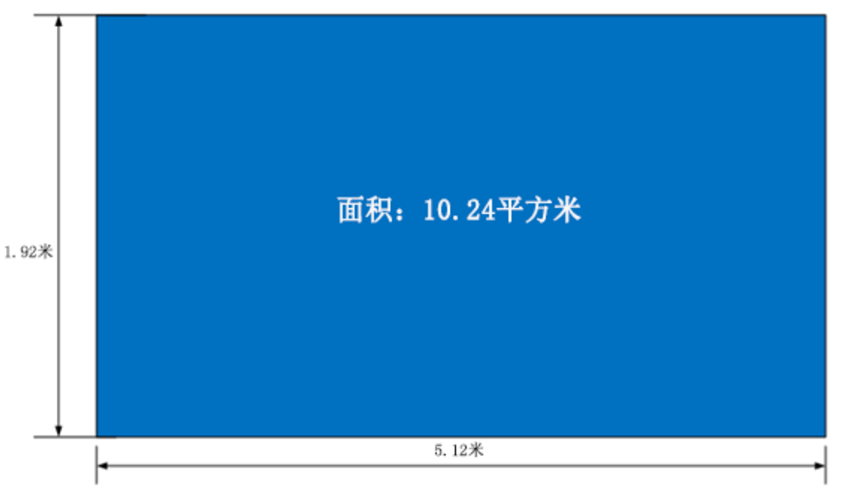

规模:建设 7.53㎡高密度 LED 小间距显示系统。

输入信号:采用高清视频处理器或图像拼接处理器,将各种视频信号以更为直观、全面、清晰地的演示进行效果呈现。

显示模式:可控制多个显示信号在整个显示区域显示,支持画面的移动摆放以及各种叠加模式的显示方式,用户可根据需求在显示区域内对图形进行高清晰的移动显示效果,方便操作者使用。

参数调整:可以通过大屏控制软件进行动态调整大屏参数,方便的使用和控制 LED 屏幕。并且可以读取设备状态。并支持对输入信号的属性进行调整。

亮度模式:采用新型的 LED 高亮光源。有正常/明亮/经济模式

软件:支持网络多用户操作,网络用户完全实现大屏的全部控制。并且预留扩展性。

具备单像素点亮度、色度校正功能、校正数据存储的功能,模组自动检测;不关机更换模块后,自动检测无需重新调整,记忆存储数据保证显示屏亮度和颜色无偏差,整屏显示一致。以保证视频显示效果和画质的完美、舒适性。

除具有手动亮度调节外,系统应具有环境亮度自动调节功能,可保证系统根据环境亮度自动调整屏幕亮度,结合人眼观看的舒适度,在节省能源的情况下调整达到最佳的显示效果。

设备产品具有完善的防护功能和相应的安全措施。

显示屏可显示各种视频、图形、文字,显示效果稳定、清晰、可靠,无盲点和常亮点等。

显示屏采用模块化设计,整个屏幕可由多个模块拼装而成,屏幕大小没有限制,可根据客户需要任意定制,各模块间可互换,给维护带来极大方便。

显示屏线路板进行了防潮、防腐处理,以增加产品的可靠性和系统的使用寿命。

3 大屏显示系统设备介绍

3.1 显示大屏

本项目中采用 SMD 表贴三合一技术,LED 黑灯珠;单个箱体比例 16:9,箱体采用压铸铝金属材质,全金属散热结构,维护方式:采用前维护;箱体厚度≤62mm。设计独特,轻便超薄,精度高。本项目中,屏幕设计完全以现场需求为依据,保证屏表面平整均匀,不出现缝隙,具有近距离观看的高清晰显示性。

3.2 控制系统

控制器是新一代的纯硬件图像处理设备。它与传统的控制器相比,拥有全新的系统构架、数据交换体系、数据处理方式和设备结构,系统带宽高,支持多路高清信号的接入和实时处理,是一款性能强大的高端图像处理设备。采用主控板加输入和输出板的结构使输入输出端口数量和端口类型可以任意配置,能够在多个显示终端上同时显示多个动态画面,主要用于大屏幕拼接显示系统,是系统的核心显示控制设备。高达 1920×1200,2048×1152,2560×960(宽、高自定义)。

3.3 视频处理器

高性能 FPGA 和高速数字总线交换技术;支持图像实时交换和处理;标准机架式结构;信号格式均可兼容输入,如:VGA、DVI、HDMI、AV、S-Video、YCrCb、YPrPb、SDI/HD-SDI 等;播放编辑格式:BMP/GIF/AVI/ANI/FLAS/HMpeg2/Mpeg4 等输入信号:DVI、SDI、HD-SDI、RGB、HDMI 等。
