空调是公共建筑里能耗最大的一块，占到建筑总能耗的 40%～60%。实际项目里，多联机、分体机、中央空调往往混布在不同楼栋，靠人工去开关、设温度，既管不过来也管不细——夏天有人开到 18 度、下班忘了关、空房间还开着制冷，能源浪费很普遍。集中控制与节能监管系统就是把空调"管起来"：在线监测每一台的运行状态、设定温度、用电量，再按策略自动调控，把浪费环节压下去。

这套方案不是只盯空调。它属于更大的"建筑楼宇智能控制与节能监管"体系，同一套平台还能接照明、智能空开、分户计费。下面先讲空调部分的三层架构和三条设备技术路线。

1. 系统总体架构

系统采用"硬件 + 软件 + 算法"三位一体的设计，按三层组织：

平台应用层：云服务器或本地服务器部署管理软件，提供区域/楼宇/楼层/房间四级视图，空调状态、告警实时呈现，并支持控制策略编排与能耗统计。
网络传输层：边端设备经 4G 无线（物联网卡）或 LAN 上联，通讯协议以 MQTT、modbus-RTU 为主，断网时由边缘侧本地策略兜底。
边端设备层：多联机空调控制器、分体空调控制器、风机盘管温控面板、智能电表等，贴近设备完成采集与控制。

2. 分体空调技术路线

分体空调按功率与安装形态选不同控制器：16A 以下的壁挂机可用插座式控制器；35A 以下的天花机、风管机、柜机可用嵌入式或导轨式控制器；更大功率的单相/三相柜机配对应规格的导轨式控制器。控制器内置红外学习与电能计量，上行走 4G、Lora 或 RS485，经边缘网关汇入平台，实现分体空调的远程控制与分户计费。

3. 多联机空调技术路线

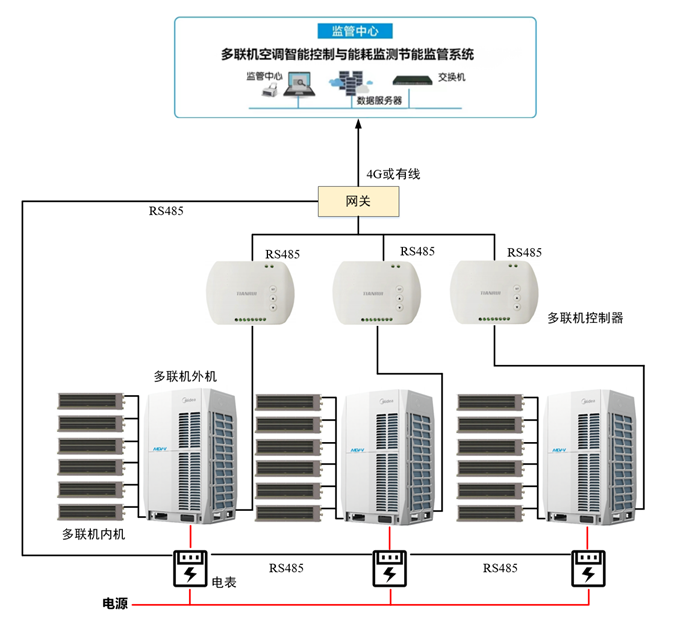

多联机室外机控制主板本身带集控通讯接口，通过 RS485/CAN/HBS 总线接多联机空调控制器，再经边缘网关上送平台。电量计量在主机侧配三相/单相智能电表，经 RS485（DL/T645、modbus-RTU）采集整机能耗。一个边缘网关最多带载 5 台空调控制器，按外机实际分布配置。该路线支持开关、模式、风速、设定温度调控，并能读取室内温度与故障码，判定运行状态。

4. 中央空调技术路线

中央空调以风机盘管为末端控制对象，配中央空调温控面板采集温湿度、风速、运行时长、模式，并远程控制开关、风速与设定温度；主机侧经边缘计算网关接入，通讯同样为 4G + MQTT/modbus-RTU。温控面板支持高/中/低三速运行时间采集，可按当量时间法做分户电量分摊。

5. 通讯方式与协议

三类空调统一走轻量物联网通道，便于分散楼宇快速部署：

通讯方式：4G 无线（内置物联网卡）为主，LAN 有线、RS485 有线、Lora 为辅。
通讯协议：MQTT、modbus-RTU；多联机侧兼容 RS485/CAN/HBS 总线与 DL/T645 电表协议。
边缘能力：网关可本地存储约一个月运行数据（断电保存 8 年），离线时按预设策略自动运行，恢复通讯后回传，不依赖云端实时在线。

6. 写在最后

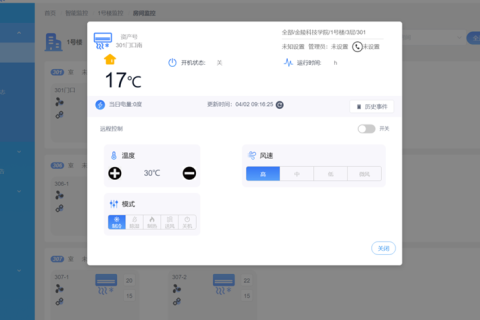

系统把分散在不同楼栋、不同机型的空调统一纳管，在线看清每台机的状态与能耗，再用策略把浪费压下来。硬件支持市面上绝大多数空调品牌，改造以加装控制器和电表为主，不动原有空调系统。关于管理策略、设计依据与完整附件，见空调集中控制系统设计背景与依据；需要看软件平台功能的可参考空调能耗监管系统主要功能软件平台介绍。
