水库大坝作为重要的水利工程设施，是防洪调蓄、农业灌溉和城市供水的重要保障。然而，随着气候变化带来的极端天气增多，以及部分水库设备老化、监测手段落后等问题暴露，水库大坝的结构安全、水文运行和渗漏情况日益成为水利管理的难点与风险源。
为此，基于现代传感器技术、物联网通讯、数据分析与智能预警能力构建的水库大坝安全监测系统，正逐步成为“智慧水利”“数字水利”体系的核心组成。这一系统通过部署多类型感知设备和集成数据平台，实现对大坝稳定性、渗压状态、水位流速、降雨过程等关键变量的连续监测和智能化预警，为防汛减灾提供精准、实时的科学依据。
1. 监测目标与系统功能
水库大坝监测系统主要围绕三个核心目标开展工作：
- 结构安全监测：实时掌握坝体形变、位移、裂缝扩展、渗流通道发展等信息，预判潜在失稳风险。
- 水文环境监测：监测库区及上下游水位、降雨量、入流/出流/渗流等水动力变化，评估水库运行状态。
- 辅助监控与预警联动：通过视频巡查、广播预警和数据上传，增强应急响应效率与信息传达能力。

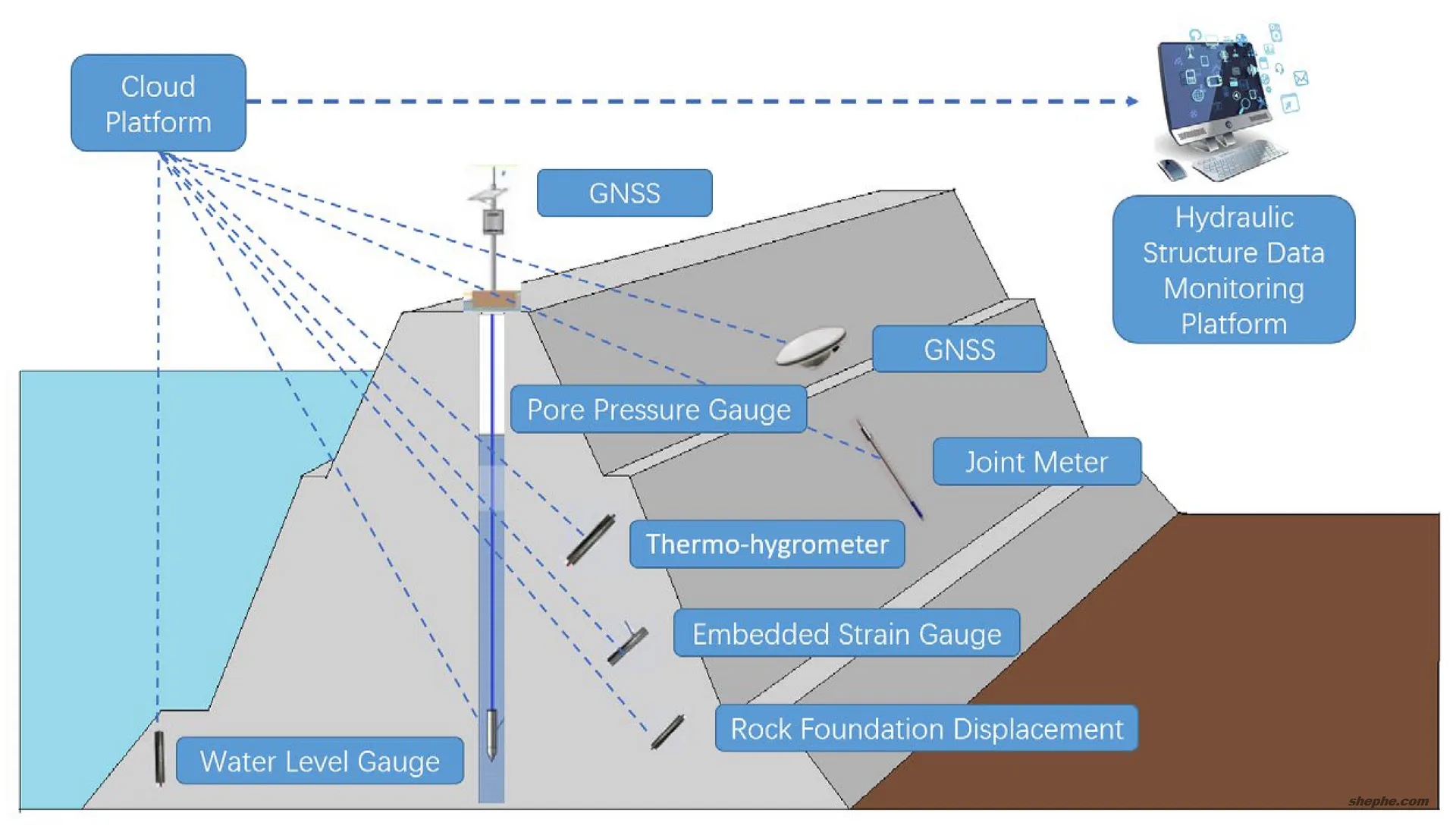

2. 系统组成与监测内容
水库大坝监测系统采用模块化架构，依据实际地形结构与运维需求进行分层配置，涵盖以下关键子系统与监测任务：
2.1 大坝安全监测
- 水平与垂直位移监测：使用 GNSS 高精度监测站实时捕捉坝体整体位移趋势，判断结构稳定性；
- 深层水位与渗压监测：部署静力水准仪与导电式水位传感器，跟踪内部孔隙水压力变化，识别异常渗流；
- 裂缝宽度变化监测：通过拉线式位移计，实时感知坝体或闸门结构中微小裂缝扩展；
- 渗漏速率监测：结合投入式水位计监测坝体基底或两侧渗流强度，评估渗透稳定性；
2.2 水文监测
- 上下游水位：布设雷达水位计，监控库区进出水位变化，保障调度安全；
- 降雨量与雨量强度：安装雨量计获取实时降雨数据，为短时暴雨或山洪提供决策参考；
- 入流/出流/渗流流量：采用雷达流量计或明渠流量计，实现对水量进出过程的连续跟踪；
2.3 辅助监测
- 视频监控：部署高清 4G 摄像头，对大坝表面、泄洪道、溢洪口等关键部位进行全天候可视化巡查；
- 气象参数监测：配套温湿度、风速风向等气象仪器，为模型分析与应急调度提供辅助输入；
- 预警广播：设置户外防水广播喇叭，在异常事件或调度指令发布时可迅速传达信息；
- 平台联动上传：监测数据通过有线或 4G/5G 无线网络上传至中心平台，实现统一分析与远程运维；
3. 典型设备配置清单
| 监测对象 | 监测内容 | 监测系统/站点 | 配套传感设备 |
|---|---|---|---|
| 大坝结构安全 | 水平位移 | 一体化 GNSS 监测站 | GNSS 接收机 |
| 垂直变形 | 一体化 GNSS 监测站 | GNSS 接收机 | |
| 深层水位变化 | 一体化渗压监测系统 | 静力水准仪、导电式水位传感器 | |
| 裂缝扩展宽度 | 裂缝监测一体机 | 拉线式位移传感器 | |
| 渗流速率 | 地下水位监测站 | 投入式水位计 | |
| 水文状态监测 | 上/下游水位 | 水位监测站 | 雷达水位计 |
| 降雨量 | 雨量监测站 | 雨量计 | |
| 入流/出流/渗流流量 | 流量监测站 | 雷达流量计、明渠流量计 | |
| 辅助监测 | 视频监控 | 视频监测站 | 4G 高清摄像头 |
| 气象环境 | 气象监测站 | 温湿度、风速、风向等多参数传感器 | |
| 语音预警广播 | 户外广播系统 | 4G 广播扬声器/喇叭 |
4. 应用成效与优势
该系统在运行中可实现如下成效：
- 提高对水库结构与水文变化的感知精度；
- 通过全天候数据记录，实现趋势预判与多源联动预警；
- 降低人工巡检频率，节约运维成本；
- 为防汛调度、风险评估、应急响应提供高质量数据支撑；
- 支持接入智慧水务平台，构建“人防+技防+智防”一体化防控体系。
水库大坝监测系统正逐渐由传统的“静态巡查”向“实时感知、智能预判”方向演进。通过引入多源传感技术与远程集成平台，该方案不仅提升了监测精度和处置效率，也为构建以数据驱动的水利现代化治理体系奠定了坚实基础，推动水库大坝安全管理迈入全生命周期数字化的新阶段。
