园区车道卡口监控系统（测速、违停检测、轨迹查询等）

通过对卡口设备的管理和卡口业务配置，实现对车辆的测速、违停检测、黑白名单布控、轨迹查询。

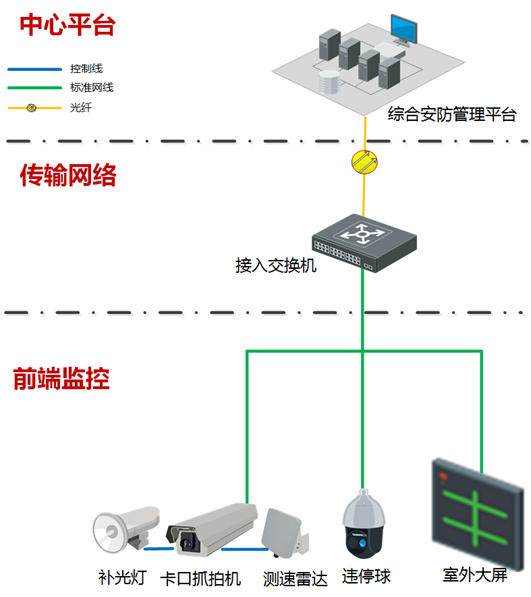

1. 园区车道卡口系统组成

1.1 园区车道卡口前端

前端子系统主要有卡口抓拍机、违停球、室外大屏等组成，抓拍过车信息，车牌识别、车身颜色识别、车型识别，实现过车信息捕获和违章检测功能。

1.2 园区车道卡口网络传输

负责完成数据、图片、视频的传输与交换。其中前端主要由交换机、光纤收发器等组成；中心网络主要由接入层交换机以及核心交换机组成。

1.3 园区车道卡口管理中心

中心平台采用 B/S 架构配置、C/S 架构控制结合的方式实现设备接入、业务配置和功能应用，完成数据信息的接入、比对、记录、分析与共享，实现园区测速、违停抓拍、车辆布控等业务应用。

2. 园区车道卡口系统部署方案

根据实际道路环境和客户不同管理需求选择不同部署方案。

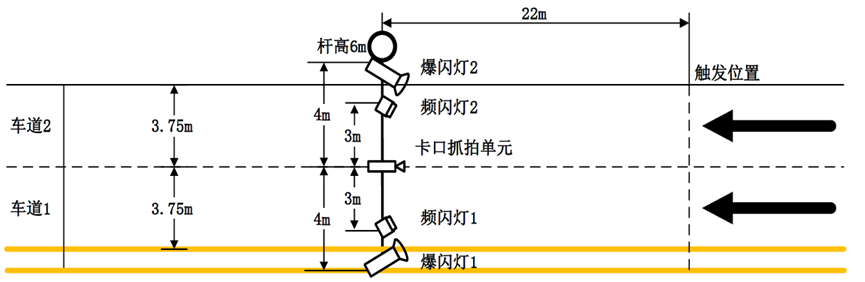

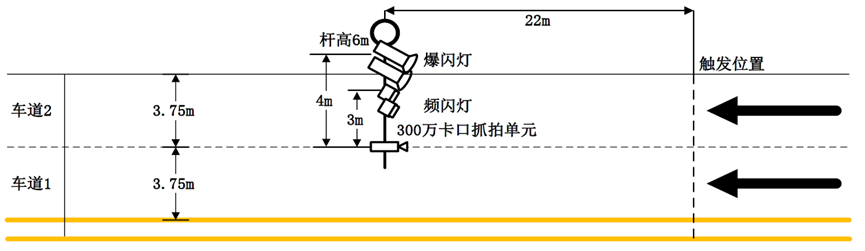

2.1 300 万标准架设方案

用 300 万相机抓拍二车道，杆高 6m，频闪灯距离相机 3m，爆闪灯距离相机 4 m，抓拍位置距离相机 22 m。雷达测速仪安装于车道的正上方，并且雷达探测方向对准车道正中央，安装高度 6m，架设俯仰角 13.5°，雷达保证与附近设备间隔 20cm 以上。

2.2 300 万补光灯同侧架设方案

用 300 万相机抓拍二车道，杆高 6m，频闪灯距离相机 3 m，爆闪灯距离相机 4 m，抓拍位置距离相机 22 m。

雷达测速仪安装于车道的正上方，并且雷达探测方向对准车道正中央，安装高度 6m，架设俯仰角 13.5°，雷达保证与附近设备间隔 20cm 以上。

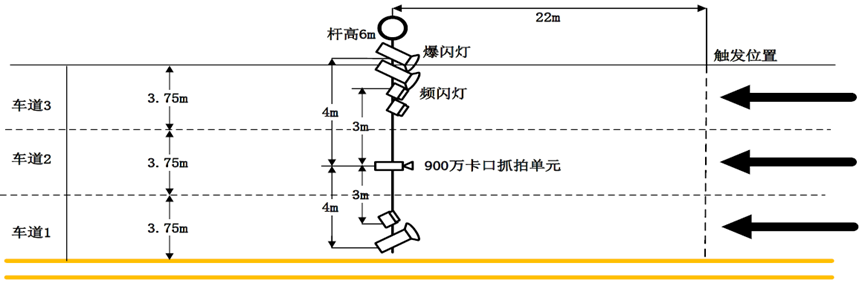

2.3 900 万三车道标准架设方案

用 900 万相机抓拍三车道，杆高 6m，频闪灯距离相机 3 m，爆闪灯距离相机 4 m，抓拍位置距离相机 22 m。

雷达测速仪安装于车道的正上方，并且雷达探测方向对准车道正中央，安装高度 6m，架设俯仰角 13.5°，雷达保证与附近设备间隔 20cm 以上。

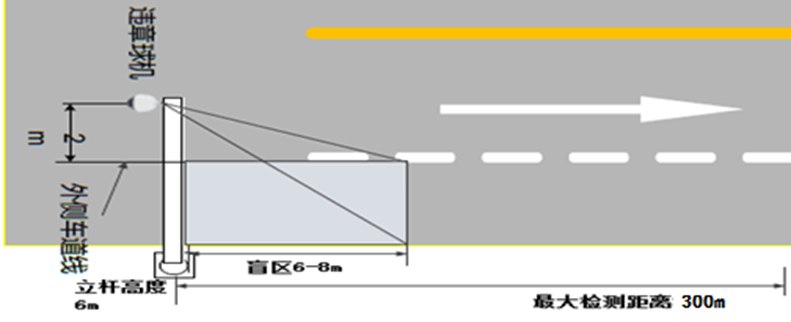

2.4 路边违停监控方案

采用 4~6 m 的监控立杆，挑臂伸出 1~3 m，违停球安装在挑臂上，距离立杆轴心 1~3 m 的位置，与道路方向倾斜一定角度（不超过 30º），对违停区域进行监控。

在立杆左右 6-8 m 是检测盲区，夜间拍摄需加装补光灯来满足光照要求。

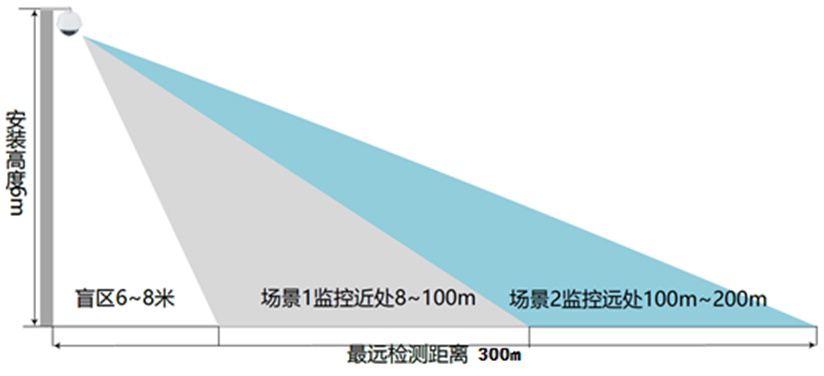

2.5 消防通道违停监控方案

采用 4~6 m 的监控立杆，可以无挑臂，违停球安装在支架上，对违停区域进行监控。在立杆左右 6-8 m 是检测盲区，夜间拍摄需加装补光灯来满足光照要求。

3. 园区车道卡口系统功能

3.1~3.4 车辆布控管理/LED 信息发布功能/区间测速功能/车辆查询功能，详见附件

3.5 统计分析功能

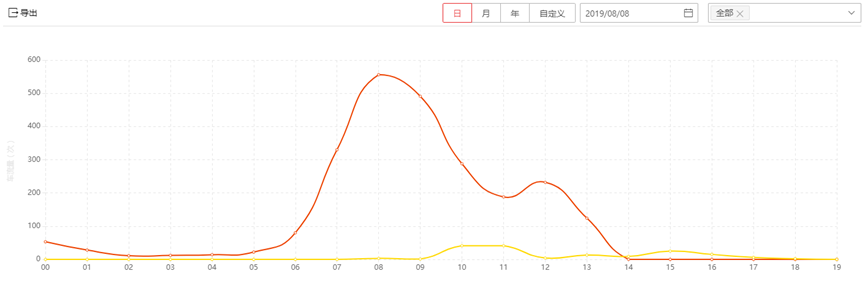

管理人员可根据管理需求，对各卡口点、各时间段的车流量（可自定义时间段）进行统计分析，根据分析结果，采取过车引导措施，实现对园区车辆通行的优化管理。

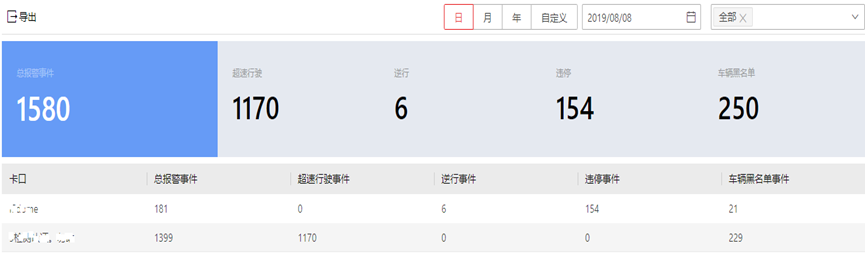

管理人员可根据管理需求，对各卡口点、各种类型的违章事件（可自定义时间段）进行统计分析，根据分析结果，采取管控提醒措施，优化园区车辆违章管理方式。

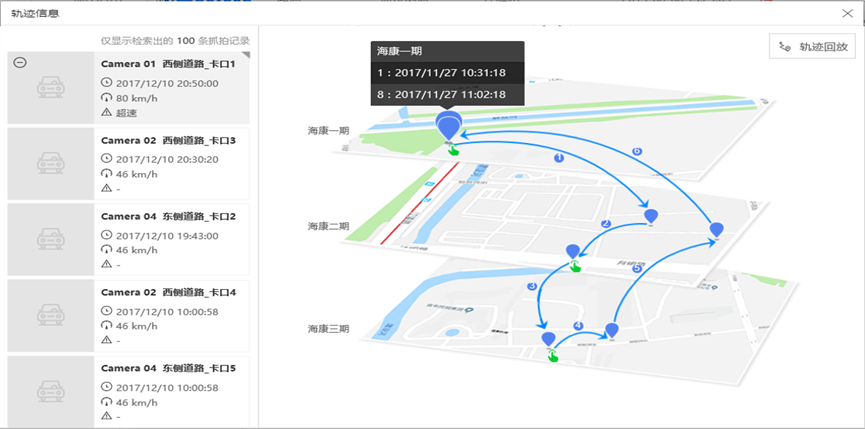

3.6 车辆轨迹信息

管理人员需要关注和查询某辆车的轨迹时，可以按车牌号码、所在区域（包括单区域和跨区域）和时间搜索车辆的卡口点轨迹；搜索结果可查看车辆经过的卡口名称、车速、时间点和抓拍图片；

3.7 违章出入管控

管理人员可设置违章车辆管控规则，根据园区管理需求，对违章次数（1~50）、清零的周期时间间隔（1~12 月）和黑名单车辆管控方式进行设置。

触发管控规则的违章车辆将被加入停车场出入口的车辆黑名单，联动出入口限制出入，并在出入口 LED 屏上做信息提醒，由保安介入进行人工引导和管理。

本系列安防系统解决方案来源于国内某知名安防厂商，方案分享仅作为技术交流之用！方案系统地介绍了包括视频监控、人脸门禁、车辆道闸、人脸访客等园区安防系统，内文图表丰富，大部分图片均可编辑（vsd）。为了方便网页阅读，本站在发布时进行了一定程度的删节和改动，需要完整附件的请查看目录第一篇文章。
