车辆管理系统是专门针对中小型停车场,集成停车场管理、车位统计、反向寻车、停车诱导屏、停车场通道监控为一体的停车场管理平台。该平台集成了监控子系统、停车场子系统、出入口子系统、智能应用子系统,可满足各种中小型停车场的管理应用。

车辆管理系统解决方案,停车收费系统的组成部分

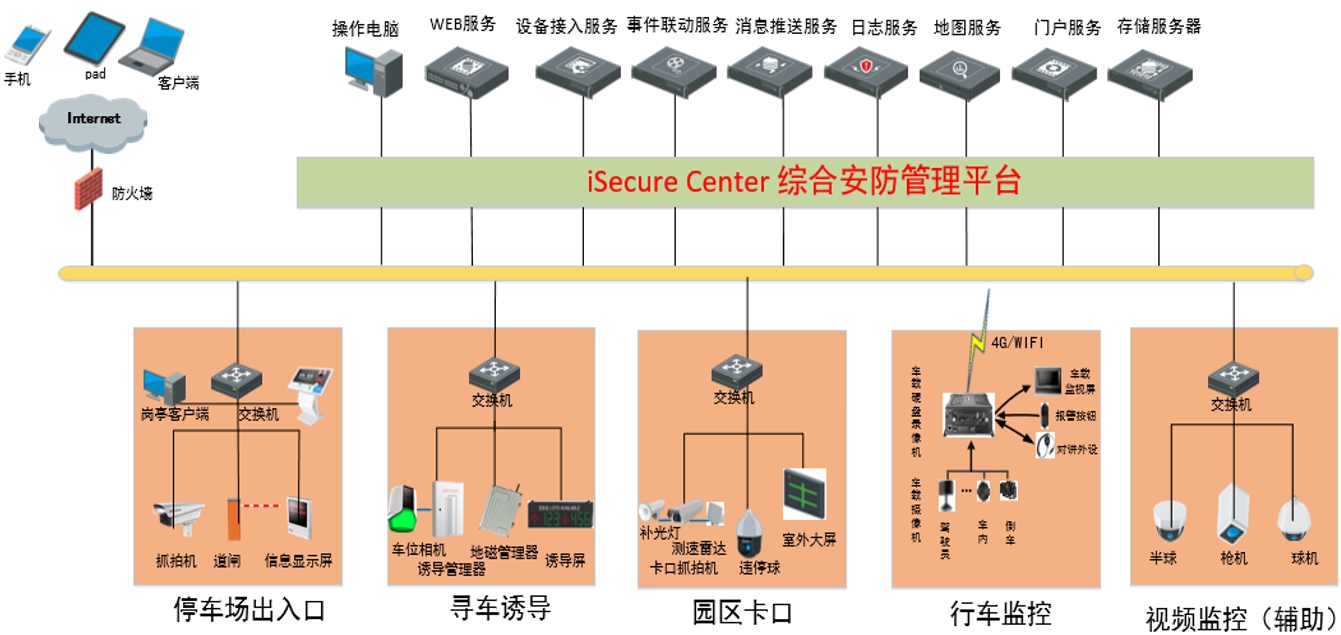

车辆管理系统架构

1 出入口管理

出入口系统支持蓝牙、IC 卡、射频卡、车牌识别、车型识别等多种配置方式。适应各类出入口场景,实现了出入口控制管理高度智能化。主推通过抓拍设备对出入场车辆进行抓拍识别,并将车牌作为车辆出入及缴费的凭证的方案,可以进行准确的车辆管理,大大提高出入口的运行效率。

2 寻车诱导系统

停车诱导系统分为室内诱导与室外诱导两种不同应用场景,通过安装在停车场内的数据采集模块对停车场的车位状态信息进行采集,并按照一定规则通过数据传输网络将信息送至控制管理模块,由控制管理模块对信息进行分析处理后存放到数据库服务器中,同时发送到信息发布模块,提供诱导停车服务。

另外车主可通过终端查询机、手机端等查询车辆信息,定位车辆位置,规划最优寻车路径,完成寻车服务。

3 车辆管理 APP

客户使用手机访问停车场系统,并在手机上完成缴费、寻车等业务。客户在移动端进行操作时,移动软件可以通过 4G 或者 wlan 来实时与停车场管理平台进行数据交互确保客户体验良好。

4 视频监控系统

在停车场内部署监控摄像机的方式来实现对停车场的实时监控,支持通过海康私有协议、国标、onvif 等协议接入监控摄像机,在停车场管理平台上进行统一的管理与操作,属于停车场额外的安全监控建设内容。

卡口抓拍机和违停球支持自动接入到视频监控系统中(需占用视频路数授权),支持作为监控点使用,在大屏上查看视频。

车载设备支持视频监控能力(需占用视频路数授权),支持行车过程中实时预览、回放、对讲和广播。支持作为监控点使用,在大屏上查看视频。

5 停车场管理平台

停车场管理平台对出入场的车辆进行统一的、精细化的管理。对不同类型的车场进行设置不同的收费、放行规则,支持多样化的收缴费模式,例如:自助缴费、岗亭收费、中央缴费等,可对停车场内设备进行统一的维护,管理,并提供多样化的报表协助用户分析停车场的运营情况,提高停车场的运行效率。

6 园区卡口管控

通过前端卡口、雷达测速、室外大屏等设备抓拍园区内部道路上行驶的车辆信息,通过车牌识别、车身颜色识别、车型识别、车辆品牌识别实现过车信息和违章布控功能。

7 园区违停管控

通过违停球、室外大屏实时监控违停区域的车辆停车,通过车牌识别、车身颜色识别、车型识别、车辆品牌识别实现违章停车记录和报警联动。

8 行车监控系统

依托车载设备实现对道路上行驶的车辆内外全角度的视频监控,支持通过 GPS 位置信息实时定位和轨迹查询,实现对死机行为全面监控和中心调度,满足用户对车辆行车监控、视频取证、安全驾驶的需求。


本系列安防系统解决方案来源于国内某知名安防厂商,方案分享仅作为技术交流之用!方案系统地介绍了包括视频监控、人脸门禁、车辆道闸、人脸访客等园区安防系统,内文图表丰富,大部分图片均可编辑(vsd)。为了方便网页阅读,本站在发布时进行了一定程度的删节和改动,需要完整附件的请查看目录第一篇文章。
