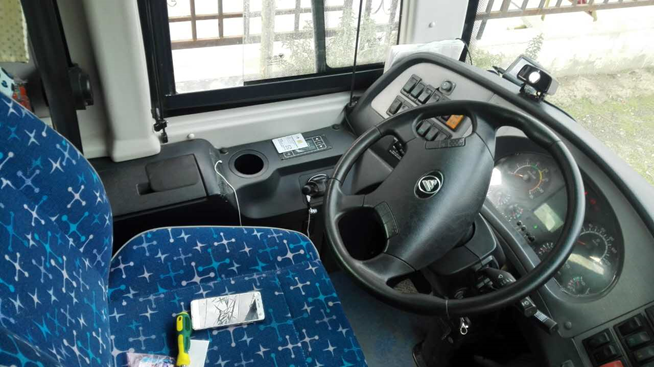

行车监控系统要根据不同车辆使用场景和客户管理需求选择不同部署方案。一般的,车载主机安装在驾驶位附近,嵌入中控台里,方便扩展线路和车载电源接线。

根据车辆的结构和车载主机的型号,接入不同的摄像机和传感器。在车上安装摄像头和传感器,主要位置为车门区域、驾驶员区域、车内前部区域、车内后排区域、车头前部、车位部分和车舱内等,这样可以覆盖包括驾驶员在内的整个车厢和重点关于区域,建议采用的摄像头为红外半球摄像机,这样及不影响车内整体美观,也可以做到白天和晚上的监控。

  • 设备安装的位置一定要防水、防震,考虑系统布线时的方便性和合理性。
  • 设备水平安装,尽量靠近车辆底部水平面,避免安装高处行李架、LED 屏维修仓等高度较高的地方。
  • 摄像机布线尽量走暗线,风道或原有的走线通道,无法走暗线的需增加走线槽,保持美观。
  • 线材较多时用扎带扎紧固定。
  • 接摄像机端和主机端预留一段未固定的长度,便于维护。
  • 摄像机固定牢靠。
  • 4G 天线安装时竖直摆放,并固定牢靠。
  • 天线长度较长时可以并成尺寸相同的环捆扎,切忌杂乱的堆在一起。
  • 天线接收部分距离主机或车上其他电器 1m 以上,避免其他线材遮盖;
  • 天线正面朝上,尽可能朝向开阔天空,避免周围有金属遮挡;

天线必须安装在车内时,将天线安装在靠近车辆后挡风玻璃等位置,使用中性硅胶或双面胶固定。

1 公交车行车监控部署

公交车行车监控部署
公交车行车监控部署

在驾驶室、车门口、车前方、车内通道部署监控摄像机,全方位完成车内外视频进行记录,为事后调阅做到有效数据保存。

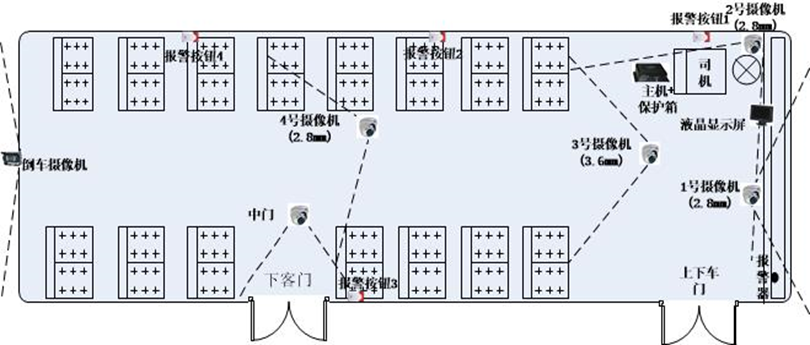

1)4 路摄像机监控布局,倒车摄像机接入车内监视器。

公交车行车监控部署
4 路摄像机监控布局

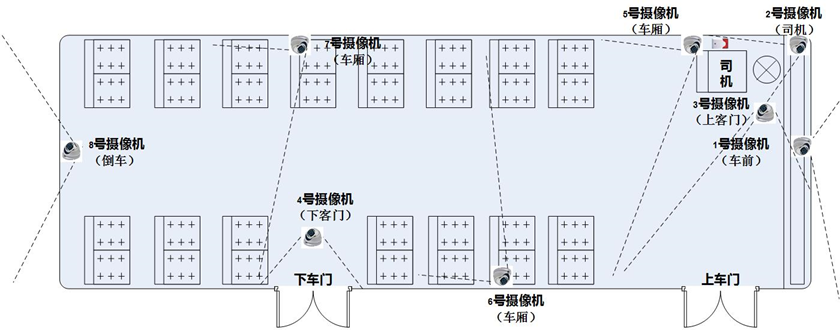

2)8 路摄像机监控布局,倒车摄像机接入车内监视器。

公交车行车监控部署
8 路摄像机监控布局

2 押运车行车监控方案

押运车行车监控方案
押运车行车监控方案

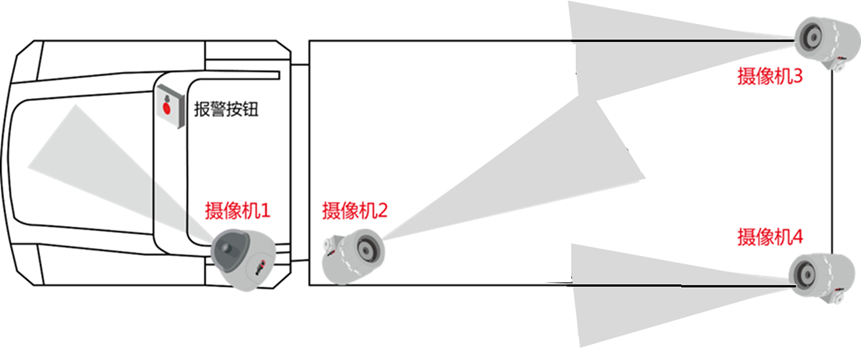

使用车载摄像机对驾驶室、车身周围、车货仓进行监控,实现车辆周边环境、货仓等重点部位进行实时监控,确保对车辆、各区域场所情况进行全面有效的掌控。

3 驾驶员行为分析监控

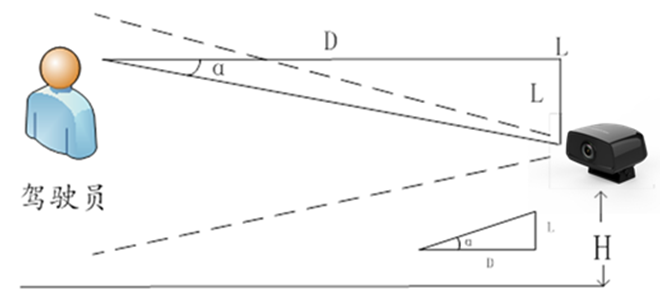

  • 摄像机设在通道正前方,正面抓拍人脸,水平方向偏转角度<25°,越小越好。
  • 摄像机安装垂直方向俯视角度α<±5°。
  • 抓拍图片中要辨清人脸细节,150 像素<头部宽度 < 250 像素。(头部宽度占 1/4-1/5)
  • 驾驶员在画面居中,相机画面无遮挡:
驾驶员行为分析监控部署
行车监控系统的部署方案(公交车监控、押运车监控、驾驶行为分析)
