桥梁作为现代交通运输网络中的关键节点，其安全性、稳定性和耐久性直接关系到人民出行安全和区域经济运行效率。随着桥梁服役年限增长、交通荷载加重、气候条件复杂化，桥梁结构更容易受到疲劳损伤、材料老化、应力集中、环境侵蚀等多重因素的影响，存在较高的运行风险。
传统依赖人工巡检的方式存在周期长、盲区多、响应慢等弊端，亟需引入全天候、自动化的智能监测手段，以保障桥梁运行的可持续性与事故防范的前瞻性。
1. 桥梁监测的技术目标与建设意义
1.1 安全监测的迫切需求
桥梁在长期服役过程中，其承载结构会因交通载荷波动、地基沉降、温度应力及突发地震等外部作用而产生裂缝、挠曲、滑移、沉降等损伤。若不能及时发现并处理，将导致结构强度下降，严重者甚至可能造成桥梁垮塌、交通中断、人员伤亡等严重事故。因此，构建高可靠性的桥梁监测系统具有重要意义。
1.2 系统建设的目标定位
桥梁监测系统的核心目标包括：
- 实时掌握桥梁关键部位的受力、形变、振动等结构状态；
- 快速识别桥梁潜在隐患，实现超限预警与事件追溯；
- 支持养护计划制定和结构寿命评估；
- 降低人工巡检频率，提高维护效率和数据精度；
- 支撑交通管理部门开展数字化、网格化桥梁运维管理。
2. 桥梁监测系统的组成与功能分布

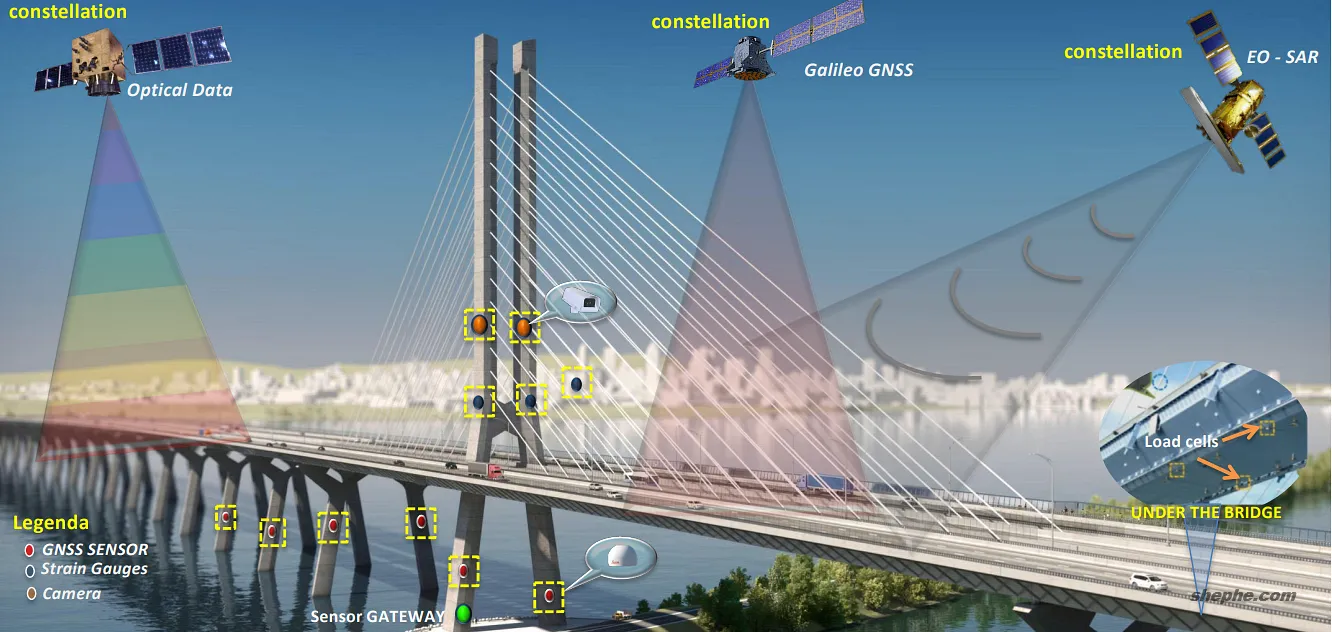

桥梁智能监测系统集成了感知终端、数据采集、通信传输和后台处理平台，结合结构物理模型和边缘智能算法，对桥梁运行状态进行多角度、全时段的动态掌握。其主要功能包括：
2.1 应力与索力监测
- 设置应力应变传感器、钢筋计等设备监测主梁、塔柱、吊索等结构受力情况；
- 实时获取钢索张力变化情况，用于悬索桥、斜拉桥的索力平衡判断；
- 识别结构超载、异常偏载等应力异常现象。
2.2 形变监测

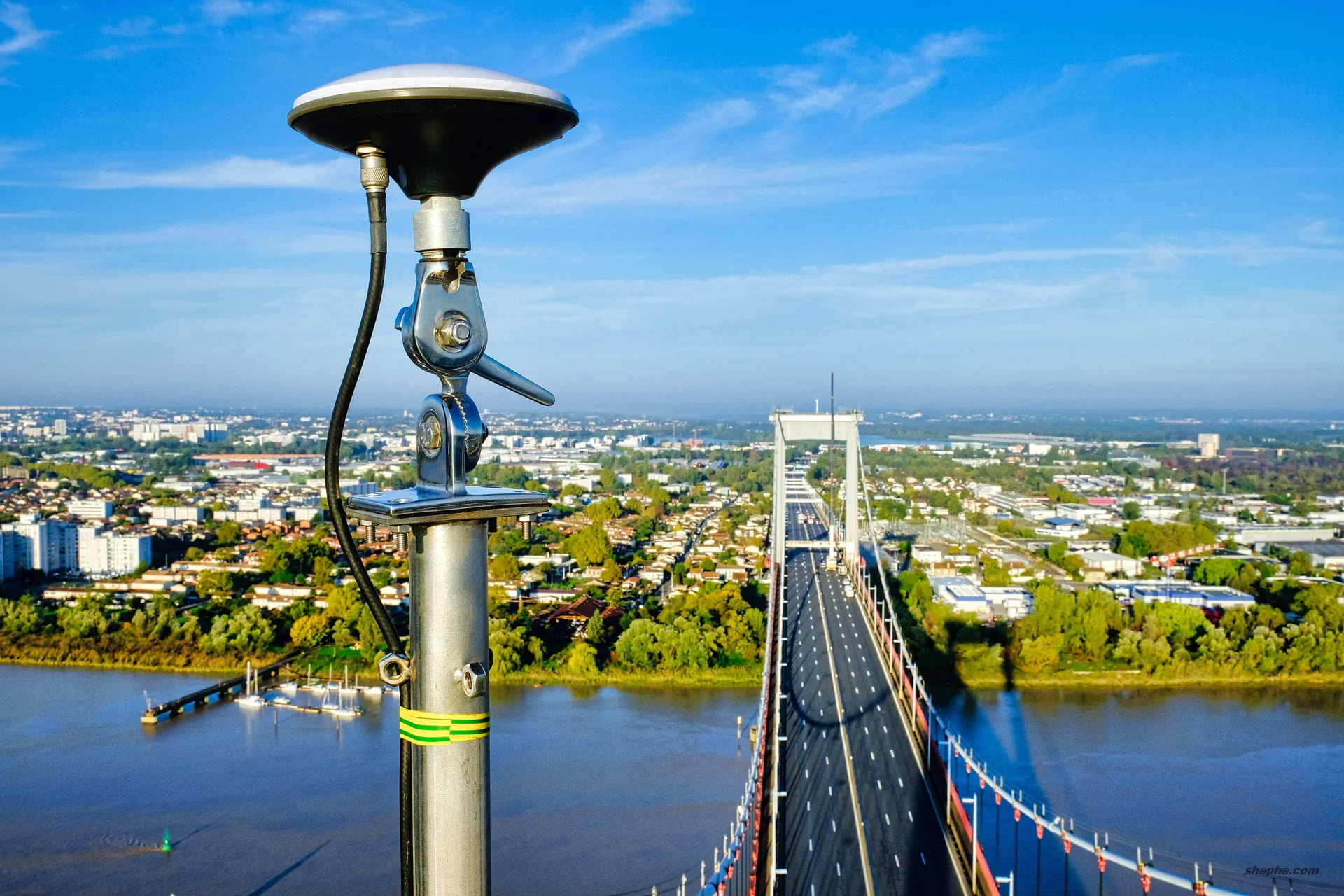

- 使用 GNSS 监测站、倾角传感器等，对桥梁整体位移、墩柱沉降、结构倾斜进行监控；
- 捕捉微小变形趋势，用于预判结构疲劳或地基异常。
2.3 裂缝发展监测
- 部署裂缝计，对桥面、桥腹、吊索连接部位等裂缝扩展情况进行连续记录；
- 裂缝宽度变化用于判断材料老化程度与可能的结构断裂风险。
2.4 振动与冲击监测
- 安装加速度传感器监测桥梁在交通流量冲击、风振作用或地震波影响下的振动响应；
- 获取桥梁固有频率变化趋势，辅助判断结构刚度变化与松弛退化问题。
2.5 环境参数监测
- 采集风速、风向、温度、湿度等数据，建立气象-结构响应关联模型；
- 为温度补偿、荷载调整、突发预警提供基础环境输入。
2.6 视频巡检与告警联动
- 在桥梁关键节点部署高清视频设备，辅助远程巡检和事件回溯；
- 配套声光预警系统，在发生结构超限、非法施工等情况时即时联动报警。
3. 系统配置清单参考
| 监测对象 | 监测内容 | 监测系统/站点 | 传感器/设备类型 |
|---|---|---|---|
| 应力监测 | 应力应变 | 应力应变监测系统 | 钢筋计、应变计 |
| 索力监测 | 索力 | 索力监测系统 | 光纤光栅测力传感器 |
| 变形监测 | 沉降/挠度 | GNSS 监测系统 | GNSS 接收机 |
| 倾斜角 | 倾斜角监测系统 | 双轴倾角计 | |
| 裂缝监测 | 裂缝宽度变化 | 裂缝监测系统 | 拉线位移计 |
| 振动监测 | 加速度响应 | 振动加速度监测系统 | 加速度计 |
| 环境监测 | 风速/温湿度 | 一体化环境监测系统 | 风速计、温湿度计 |
| 视频监测 | 视频图像 | 视频监控系统 | 高清网络摄像头 |
| 声光报警 | 现场广播/提示 | 一体化声光报警系统 | 语音报警器、警示灯 |
4. 应用成效与展望
通过建设桥梁在线监测系统，可显著提升结构运行状态的可视化与管理智能化水平。系统在实际运行中能有效支持如下工作：
- 预警桥梁结构超限状态，及时采取处置措施；
- 对接城市交通平台，支撑桥梁运营调度与养护优化；
- 长期运行数据支持桥梁全生命周期评估与健康诊断；
- 实现交通设施“由反应式修复向预测性维护”的转变。
未来，桥梁监测系统将进一步融合 AI 识别、大数据建模与边缘计算等新技术，推动交通基础设施由“可监测”向“可自诊断、可预防”演进，全面筑牢城市桥梁安全底线。
相关文章
-
医疗物联网的系统组成部分和组网方式（物联网智慧医院）
医院医疗网络应用种类多，除了移动查房、床边护理等内网无线数据应用外，还有大量物联网应用、医疗设备的无线化移动化、外网无线应用、楼宇智控、安防对讲等等，是否能建立一个网络平台，兼容这些应用？ 1. 医疗物联网系统组成部分 医疗物联网是基于自主研发的可视化边缘网关、融通单元、微基站、物联网模块及物联网 AP 的完美结合，实现 LF+HF+UHF 的全频段物联网信号覆盖，主要实现低频近距离感知定位与远距离各类型信号传输覆盖，同时借助物联网 AP 的拓展微基站与物联网模块（支 持接入不同频段、不同协议的…
-
智慧数字物联实训管理系统的建设背景（智慧实训教室）
实验实训教学是职业教育的核心环节,实训室是职业院校学生专业实训的基本保障条件。国家职业教育改革实施方案明确提出：实施中国特色高水平高职学校和专业建设计划，打造一批高水平实训基地，完善实习实训保障条件，提升教育教学质量,推进职业教育高质量发展。在目前职业院校大幅扩招的背景下，如何围绕专业发展,建设高标准实训室，是每一所职业院校必须思考的问题。 本系列文章之方案主要是应用当下流行的物联网技术来做到实训室实时自控。目前传统管理模式主要存在以下几方面问题： 1、基础数据获取难度较高，部分数据缺失且梳理困…
-
物联网中 LoRa 和 Zigbee 技术差异和优势浅析
随着物联网（IoT）技术的发展，越来越多的设备通过无线通信协议连接，实现数据的传输与控制。在众多的无线通信技术中，LoRa 和 Zigbee 凭借各自的优势，成为了物联网应用中两种重要的技术。本文将对 LoRa 和 Zigbee 的技术特点、应用场景以及各自的优势进行浅析，以帮助读者更好地理解这两种技术在物联网中的作用。 LoRa 技术简介 LoRa（Long Range）是一种低功耗广域网（LPWAN）技术，专为长距离通信和低功耗应用设计。LoRa 的通信距离可以达到数公里，甚至在开阔地带可超…
-
地质灾害（边坡）监测解决方案介绍（通用文档）
随着气候变化加剧及人类活动频繁，地质灾害日益频发，严重威胁人民群众生命财产安全和社会稳定。滑坡、崩塌、泥石流、地裂缝等灾害类型呈现高频高危的态势，特别是在山区、建设区、交通沿线等重点区域，对地质灾害的科学监测和预警显得尤为关键。 1. 监测背景：防范为主，科学应对地质风险 地质灾害可由自然因素（如暴雨、地震）或人为因素（如开挖、爆破）引发，其危害性强、突发性高、预警难度大。近年来，地质灾害频发引起了政府和行业的高度重视，尤其是滑坡、崩塌、泥石流成为地质环境研究的核心方向。为减少人员伤亡、财产损失…
-
物联网实训教室方案中的智慧门禁管理
智慧门禁控制系统主要针对实训室门禁进行开/关控制管理，老师和学生可通过预约信息、课表信息、策略控制、远程控制等方式对门进行自动控制，以告别传统实训室繁琐的开/关门工作；智慧教育网关具备对门禁控制器进行实时监测、采集实训室运行数据，同时将采集的实训室运行数据实时上传至实训室管理平台，管理平台通过对老师和学生的刷卡信息、预约信息、课表信息等进行综合统计、分析实训室的运行状况，以供实训室管理员、校领导等实时查询。如图： 本系列文章介绍了一个物联网实训教室的方案，其核心技术是通过对能耗、环境及配套教学设…
-

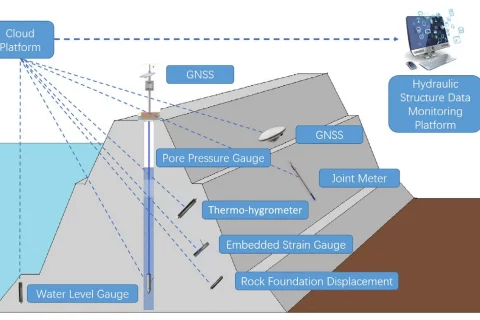

水库大坝安全监测技术方案详解：构建数字化水利防线与预警能力
