10 年前各个行业的信息化建设都以办公虚拟网、视频监控、视频会议、集群专网、企业 OA、办公 OA 等各种独立的信息化平台为主,这些系统或者是通信类或者是业务类的平台。5 年前开始提出打破信息孤岛,提出要解决各自分别独立运行的系统效率比较低下问题,各种方案商纷纷推出各种互联互通的系统集成信息化解决方案,将各种独立的通信、信息化或业务平台通过接口对接或类似技术手段,实现互联互通……传统无线对讲需要架设天馈系统,馈线布置繁琐,成本较高,仅能实现封闭的内部对讲功能,有限分组,实现简单语音调度。

数字无线对讲系统功能描述和系统架构

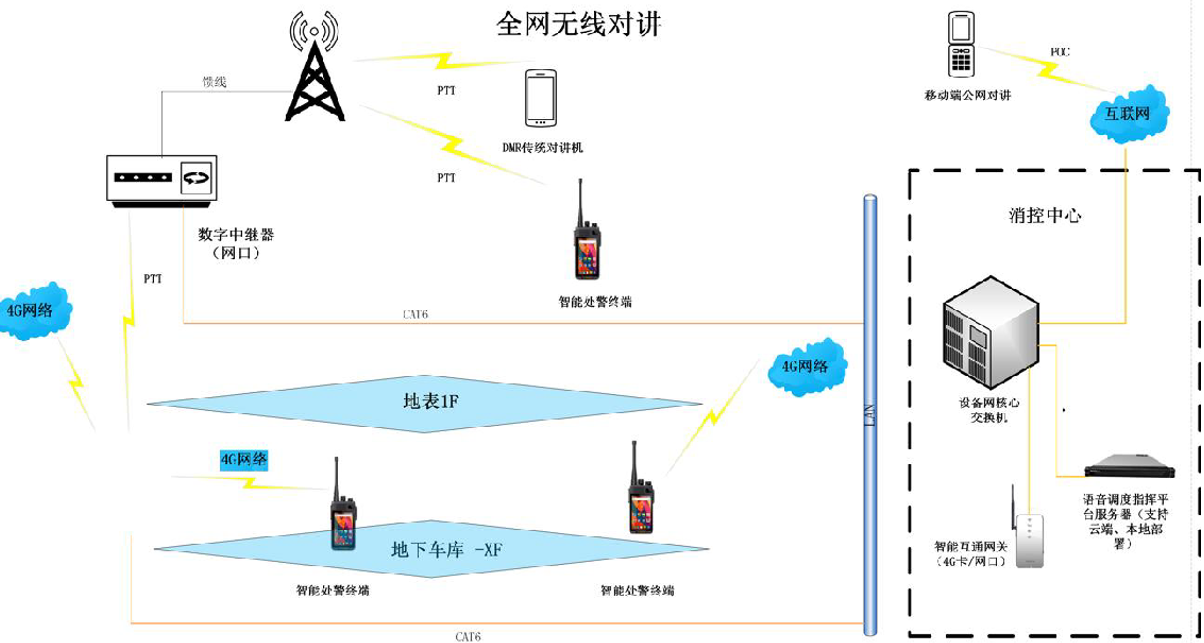

1. 全网无线对讲解决方案

全网对讲指挥调度平台基于 IP 架构设计,基于 IP 网络的各种语音、视频、数据终端,无论是有线还是无线都可以直接接入系统,不需要进行协议转换;系统具备传统 VoIP 软交换能力,支持公网集群 PoC 群组群呼的语音交换能力,具备高清视频流媒体处理能力,具备视频交换与分发能力,支持目前所有主流的语音和视频编码技术和通信协议。

数字中继台实现模拟信号/数字信号的中继放大,并通过智能互通网关将模拟信号/数字信号转换为 4G 信号,实现传统模拟对讲/数字对讲与 4G 公网对讲之间的互联互通;解决的问题是医院内部信号覆盖及异地公网加入语音调度指挥。

  1. 地上部分:数字中继台安装在次高楼上,实现地表全覆盖,可实现用户 DMR 对讲机与智能处警终端的互通;
  2. 地下没有信号:没有 PTT 信号,即数字中继台无法有效覆盖到地库,但有 4G 信号,我们手台直接连入 4G 网络,通过可云端和本地部署的调度指挥平台与地面设备实现互通;

2. 全网无线对讲功能说明

  • 本无线对讲系统满足医院保安、物业和护工语音对讲需求。
  • 智能处警终端具备报警信息位置推送、摄像机、地图位置显示、物资及消防设备的可视化巡查、对讲机、随身报警、自动位置感应、自动轨迹巡查功能。该部分完全替代传统对讲终端,支持与各种中继的无缝监控。
  • 在内部网络对讲的互联互通,智能处警终端发送信息,经过智能互通网关调制成 4G 信号后,就可以把信息传送到的更远距离,使整个系统通讯距离和通讯质量大大提高,而且由于是即时通信,可以即时传递信息,大大提高该医院的工作效率和安全性。
  • 企业虚拟电话:系统平台具备万门以上语音电话的交换能力,支持 H.323、H.248、SIP、 BICC 等主流音视频传输协议,可实现传统语音和双向可视电话的拨打和接听,支持 PC 端的软终端和安卓端的 APP 与传统电话座机的常规电话互相拨打,支持多方通话。
  • POC 集群通信:系统平台支持传统常规对讲和集群对讲的所有功能,并在交互体验上,进行了深度的改进和优化,基本常用功能如下:
    • 全呼:指挥中心或者管理员授权的终端都可以发起全呼,发起全呼后在线的终端都自动切换到全呼组听取全呼组的指令,处于通话或者对讲的终端强制中断并切换到全呼组。
    • 全双工单呼:移动执法终端之间可以进行私密呼叫,任何终端之间、与调度台之间都可以通过拨号的方式进行通信,与手机通话功能相同,采用全双工模式。
    • 组呼(对讲):所有终端用户按照工作关系被分成多个用户组(固定组和 临时组),组内的任何成员可以通过 PTT 键(如通过定义移动执法终端硬件侧键 V+键)发起组呼,此时组内成员都能听到发起人的发言。通过终端 APP 上可以选择不同的用户组,发起对不同组的组呼。组呼时采用半双工通信模式。同组的其他成员可以通过 PTT 键抢话,实现对讲。
    • 广播:指挥中心可以选择终端发起语音广播,终端能够实时收听到指挥中心的广播语音。会议:调度台可以对基本组和扩展组发起会议呼叫,组内成员接听后开始会议,会议中所
    • 有成员都可以发言,调度台挂机后会议自动结束。
    • 多优先级呼叫:呼叫有不同优先级,组呼过程中抢占话权也有不同优先级,当多人同时呼叫时,按优先级由高到低分配权限。
    • 强插:指挥中心通过调度台可插入两个终端间的语音通话。
    • 强拆:指挥中心通过调度台可拆除两个终端间语音通话,并和其中一方进行通话。强断:指挥中心通过调度台可以强制断开两个终端间的语音通话。
    • 动态重组:能够随时对用户进行动态的重新编组,可以把某些用户或用户组重新编成一个组。
    • 实时状态显示:系统可实时监控所有对象的状态信息。当终端支持定位时,在调度台上,能实时显示终端的位置。
    • 白名单通话录音:终端拨打或者接听白名单电话时自动录音,并存储到后台服务器。
    • 通知公告:管理员可以发送通知和公告,将通知和公告信息可以发送到指定的任意一个或多个人员、一个或多个对讲组或者全体成员,并对接收对象进行统计确认。
    • 视频调度:指挥中心通过调度台可以和现场终端进行视频通话,也可以将现场视频上传到中心,还可以将上传的视频分发给其它用户。
    • 录像:终端拍摄的视频,可自动上传到服务器存储,上传后终端文件自动删除,存储后的视频可通过后台查看,特殊情况下没有上传的文件,在刷 B 门出监区时,自动上传,并删除本机内的录像文件。
    • 一键报警:同时可支持以下两种报警方式: 通过定义终端硬件的特殊按键做为报警键,调度平台实时响应终端报警,同时发出报警提醒给相应人员,报警信息中应包含该终端所属单位、使用终端人。 在有固定位置装有报警按钮的设备,通过报警设备将报警信息与管控平台对接,使得报警信息即可上报到指挥中心,同时送到相应的终端上。
    • 终端定位:终端通过北斗或其他定位手段(优先采用北斗定位),将得到的位罝信息传回平台。系统可即时在调度台界面对定位信息进行地图显示。
  • 支持历史位置信息储存,通过轨迹回放,获得形象准确的位罝信息。位罝信息保存包含时间,可直观显示在某个具体位置对应的具体时间。 定位管理功能可以用于査看跟踪用户位罝信息、包括实时定位、实时轨迹、历史轨迹回放、围栏管理、标点管理、以及告警管理。
  • 电子围栏管理:PC 调度台可以建立非法进入和非法离开两种电子围栏,对应特殊地区,管理戒毒人员的非法离开或者非法进入。
  • 跨网集群:为了保护用户的前期投资,对于已经建设有传统数字集群基站和系统的用户,系统平台提供了很好的互联互通解决方案,有两种实现方式,一种通过本公司提供的双模专业终端,在终端侧进行网络切换,终端上即可实现双网互通,切换模式有单网单通、双网双通和网关模式;另一种是在平台侧通过集群网关与原有系统进行通讯。
  • 地图实时定位、工作轨迹查询、突发事件可视化调度、任务管理、电子围栏监控等
  • 视频直播采集、视频分享、录像上传、录像存储、存储备份及查询等
  • 用户管理、集群管理、频道管理、话语权管理
  • 下级运营商管理、客户管理、客户帐号管理等
