随着信息技术的不断发展,多媒体技术日新月异,建设一个集成音视频、会议功能的会议室需求成为现实。在考虑传统的会议要求之外,还应具有高雅格调和优美音质、清晰图像演示、方便快捷的控制、高度集中的管理等特点。本次方案为 50、100、150-200、400-600 平会议室会议扩声设计,内容翔实稍加修改可用于一般项目汇报。

考虑到甲方的高要求,在设计上完全是按照国家标准中的一级标准进行的,全部系统结构是先进的、开放的体系,整合了多种系统,进行科学的搭配,进而在操作上非常简化,做到系统的自动化、智能化、数字化。

1 会议系统组成部分

会议室:音频发言系统、音频扩声系统、视频显示系统、无纸化会议系统、集中控制系统。

2 会议系统音频设计

系统其音频扩声系统的设计是基于满足进行语言扩声活动的顺利高质量的进行而服务的。音频系统要进行语言、音乐等其它影音资料音频信号的重播,进行会议时语言清晰、层次分明、音乐信号动态范围大、中音力度大,高音清晰明亮而不毛,在设计时重点考虑扬声器的分布以及声压覆盖的均匀,系统的互相信号的交流。作到各种音频信号重播清晰不混浊。随着数字技术的发展,将传统的技术与先进的数字技术结合起来,充分利用具有代表性的核心数字产品,使得整个扩声系统融为一体,而真正营造出操作使用方便,性能先进稳定的科学的音频系统。

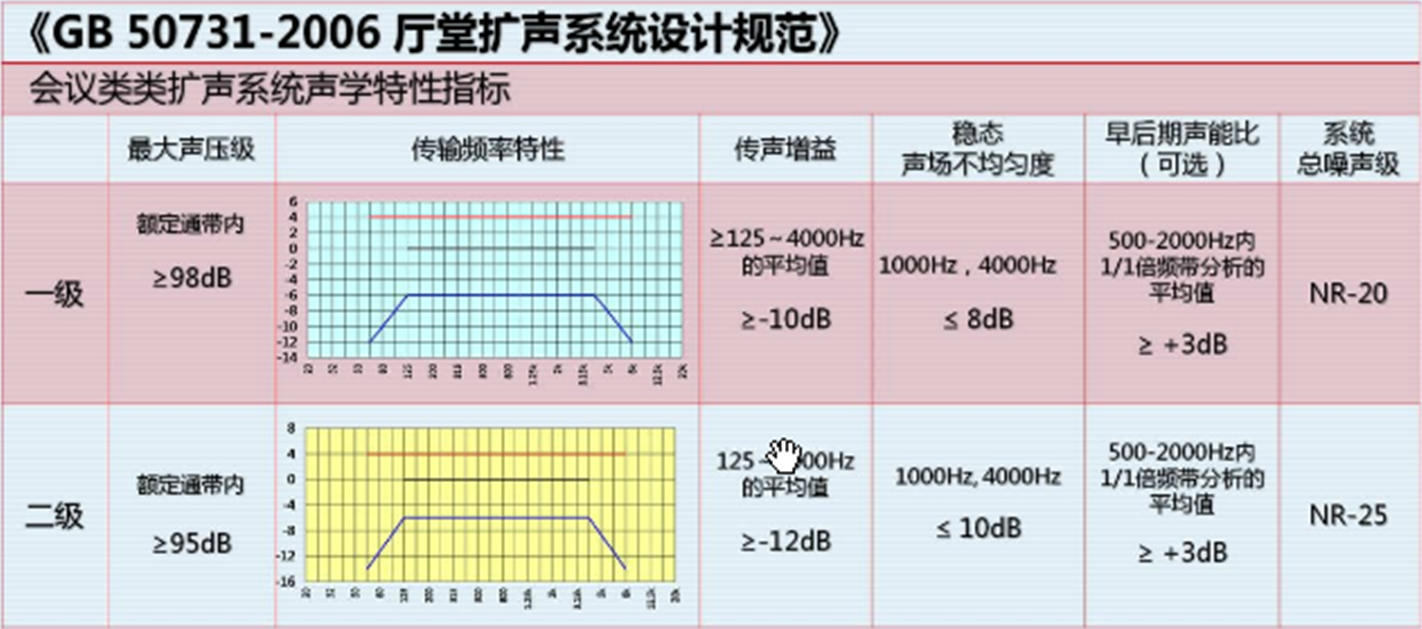

音频系统要求按会议类扩声系统一级指标进行设计。根据国家 GB50371-2006<厅堂扩声系统设计规范>的声学特性指标标准,把声学特性指标具体数值规定如下:

  • 最大声压级:≥98dB(125~4000Hz)
  • 传输频率特性:最大声压级 0dB,允许+4~-6dB(125~4000Hz)
  • 传输增益:平均值≥-10dB(125~4000Hz)
  • 稳态声场不均匀度:≤8dB(1000 Hz,4000Hz)
  • 早后期声能比:≥+3dB(500~2000Hz 内 1/1 倍频带分析的平均值)
  • 系统总噪声级:NR-20
50M²小型会议室扩声系统详细方案设计(通用文档)

3 会议系统功能设计

3.1 音频扩声系统

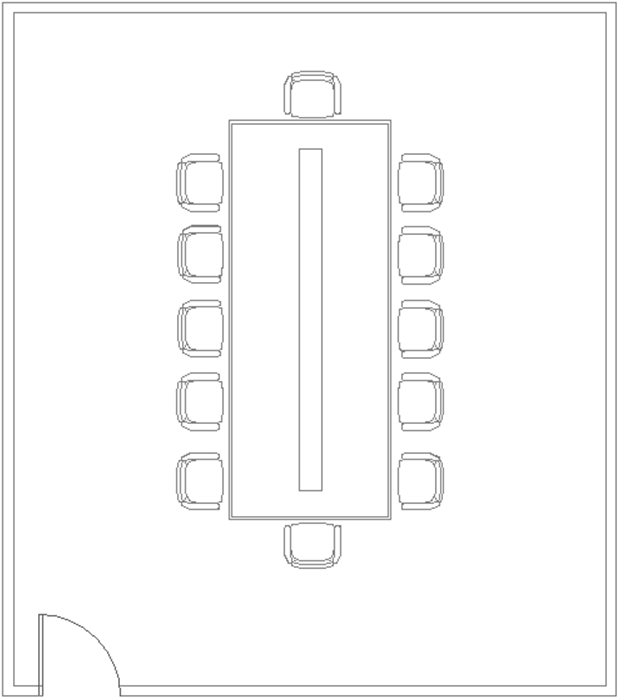

会议室长 7.5 米,宽 6.6 米,呈圆桌式布局。该会议室设计会议发言系统、音频扩声系统、视频显示系统,可满足日常会议扩声、视频显示等需求。

50M²小型会议室扩声系统详细方案设计(通用文档)

1、发言系统设计

随着当今科技的飞速发展,老式的会议形式已无法适应现代化会议系统的要求。现代化的数字会议系统会议程序简单化、功能多样化,能够对会议实施控制、管理,包括声音传送稳定纯正,讨论清晰有序,使整个会议形式具有高效性。本次会议室设计采用数字会议系统。

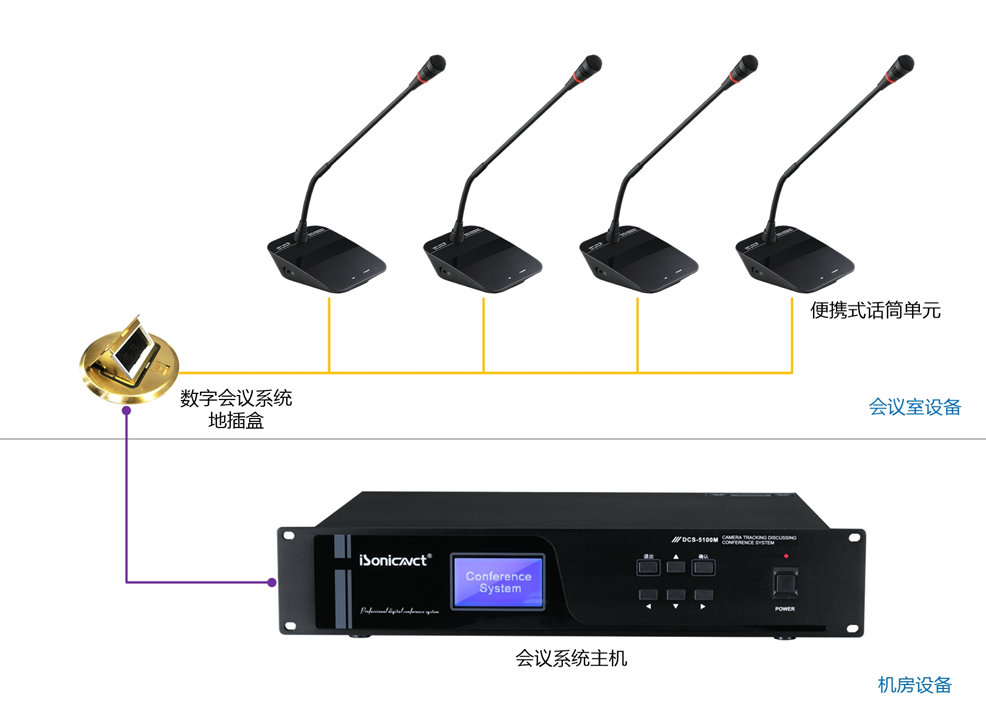

会议室设计数字会议系统,会议系统采用 DCS 系列讨论型数字会议系统,系统采用手拉手方式连接,发言单元采用桌面便携式安装,数量根据圆桌席位设置,话筒使用非常方便,而且布线量非常的少,利于保持桌面整洁美观,不影响整体的装修布局。根据会议室布局和需求会议室单间设计如下:

  • 数字会议主机 1 台(系统核心,控制、管理单元);
  • 主席单元 1 台(具有优先强切权限,桌面便携式安装);
  • 代表单元 8 台(桌面便携式安装);
  • 会议延长线 10 米 1 根(用于单元和机房主机连接);
  • 会议地插 1 个(会议室地面嵌入安装)。
50M²小型会议室扩声系统详细方案设计(通用文档)

此处可添加所选设备的功能参数、性能特点等内容。

2、扩声系统设计

根据现场音源数量及用户方面实际情况的考虑,在此,设计一台 10 路四编组调音台 MX10/4F 作为音频系统核心设备使用,用于集中管理音视频信号,控制视频信号切换,控制音量、混音、处理音频信号再输出到后级设备。在扩声方面,严格按照 GB50371-2006<厅堂扩声系统设计规范>的一级标准设计。音响扩声系统按会议类扩声系统一级要求进行设计,侧重清晰度、可懂度、丰满度

我们把声学特性指标具体数值规定如下:

  • 最大声压级:100Hz—4000Hz 范围内最大声压级≥98dB;
  • 传输频率特性:125Hz――4000Hz≤+/-4dB;
  • 传声增益:125Hz—4000Hz 平均≥-8dB;
  • 声压不均匀度:中心频率为 100Hz、4000Hz,大部分区域不均匀度<8dB;
  • 快速传递指数(RASIT):≥0.5(满场)
  • 总噪声级 dB(A):35

此处可添加调音台、扩声喇叭等设备功能参数、性能特点等内容…此处内容俭省。

50M²小型会议室扩声系统详细方案设计(通用文档)

为了保证会议室音响系统具有一流的效果,扬声器的布局是整个电声系统设计的关键。为了保证会议室音响系统满足业主的使用效果,我们结合会议室的场地结构特点,在扬声器系统布局上遵循以下原则:

  • 有均匀的响度,减少“死区”;
  • 有稳定系统频率响应和优美的音色;
  • 尽量提高清晰度和可懂度;
  • 创造适当的“声场”,给音乐有舒适的声场空间,音响效果得到真实的表现。

根据会场面积、长度、应用需求以及档次需求,我们对会场的音箱设计为“2 只音柱音箱”。音箱是整个音响系统的末端设备,作为系统扩声中人们可以直接听到感受到的设备,所有音响设备都是为音箱的声音还原而服务,因而音箱应作为首要因数考虑。由于扬声器的选型在整个扩声系统设计中的重要地位,在音箱选型时,充分注意所选音箱的“额定功率、频响范围、灵敏度以及辐射角度等、”等主要技术参数。配合整体的装修效果,优选声压大扬声器。

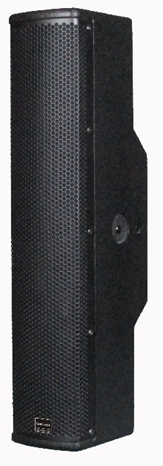

音箱设计:选用 2 只 100W 音柱音箱 XXX。XXXX 是采用先进的线性声源技术设计的四单元阵列式全频音箱,符合直线声源的设计要求,4 只 3 寸磁体全频单元,完美呈现清晰强有力的音效优秀的声学设计,呈现更多声音细节;具有宽广的水平指向性和窄小的垂直指向性,能把声音很准确的投射到目标区域,避开天花和地面的反射,提高直达声和混响声比例,大大提升语音清晰度。纤细小巧的美学设计,具有多种安装方式,满足苛刻环境的安装要求,包括快速安装 U 型背架和 NB717M 多角度万向壁挂支架吊装。适合多媒体会议室、应急指挥中心、剧院、教堂、小型礼堂、语音教室等各类场合使用。

整个会议室选用 2 只,2 只音箱采用壁挂支架装的方式安装,调整以一定的角度指向听众区,即能覆盖全场,充分保证听众区有足够的声压,并且通过音箱指向性和话筒指向性的错位能有效的防止啸叫,保证活动顺利的进行。

功放配置:音箱主要是用来表现声音,其表现的声音质量取决于两个因素,一是其自身的品质质量;而另外一个决定声音质量好坏的因素则是前级音源的质量,主要是功放还原和推动能力。这里,为了保证声音的还原效果,全部音箱都采用功率相匹配的两通道专业功放推动,并裕留足够的储备功率,保证设备安全稳定运行。以下为功放功率选择与音箱功率的关系:

  1. 纯语言为主的会议室,1-1.2;
  2. 音乐扩声为主的会议室,1.5-1.8;
  3. 语言兼音乐的会议室,1.2-1.5;
  4. 低音音箱功放,1.8-2.0。
  5. 演艺为主的场合,2.0 以上。 (注:该系数为功放功率与是音箱功率的比值。)

周边设备-数字声反馈抑制器:为了从源头避免啸叫的产生,我们选用了一台数字声反馈抑制器,该设备主要搭配数字会议系统使用。采用新一代自适应环境啸叫抑制算法和高速浮点数字音频处理器及先进的子带回声消除技术开发生产,可高速全自动自适应完全消除啸叫和回声,内置自适应动态噪声滤波器,可滤掉现场环境的背景噪声,保持对讲话声调的连贯和语音易于听清楚,维持听感上的舒适性提升增益达 6-15dB。

周边设备-电源时序器:为方便操作和保护设备,配备电源时序器,电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备;关机时则由后级到前级的顺序关闭系统设备。这样就能有效的统一控制所连接的用电设备,避免了人为的失误操作,彻底解决了终端器材(如功放、喇叭等)可能由于这种失误造成的损害,同时又可减低开/关用电设备对输电线路的冲击电流。由于其性能优越,将使系统管理员永远告别繁琐的操作为便于操作。

考虑到甲方的高要求,在设计上完全是按照国家标准进行的。全部系统结构是先进的、开放的体系,整合了多种系统,进行科学的搭配,进而在操作上非常简化,做到系统的自动化、智能化、数字化。

3.2 投影显示系统

投影显示系统一直是会议室设计、应用的重要方式,随着技术的发展及用户需求的提升,投影系统在会议室应用中逐渐发生了些许变化,除了高清、高亮、高画质这些基本需求之外,大画面、长寿命、智能化等趋势慢慢被用户认可,一些能够提供优质用户体验的方案顺势建立起“投影机会议室应用新标杆”,为这些方案提供强有力后盾的是一款款堪称经典的会议室投影机,这些投影产品或具有出众的画质,或具有超强的镜头配置,或引入了先进新激光光源技术,新技术+新方案+新应用这一趋势正在逐渐推动会议室投影显示系统的变革与发展。

事实上这种小会议室最合理的方案就是放一台多功能会议一体机,不过用户没有预算的话也只能这样了

50M²小型会议室扩声系统详细方案设计(通用文档)

在投影系统中各种视频信号源(如:摄像机、视频会议终端、DVD、USB 等)输入投影机中,通过与投影幕的配合能够非常方便地实现视频信号的显示。根据实际场地需求及大小设计 1 台投影高清投影机、1 幅电动投影幕以及 1 套投影机吊架。

  • 投影系统采用高分辨率和高亮度的投影单元,显示画面清晰度高,能清晰看到大屏幕上显示的所有信息。
  • 屏幕具有高分辨率、高亮度、高对比度、色彩还原真实,能保证色彩的长期运行稳定不变,图像失真小
  • 可显示各种网络信号、视频信号,显示方式灵活,速度快,性能稳定且适应性及可扩充性更好。

3.3 视频信号切换系统

HDMI 矩阵是一款专门为 HDMI 信号的显示切换而设计的高性能智能矩阵开关设备,支持 HDMI 2.0、HDCP 2.2 协议,支持 4K@60Hz 分辨率,向下兼容 1080P 分辨率,支持对最高达 20 米的长线输入作自动均衡,对长距离的 HDMI 电缆进行补偿,减少所需附加的输入信号处理设备数量,能够出色的将 HDMI 视频及多路数字音频信号通过 HDMI 线传输到显示设备上,所有输入端口支持 EDID 管理。

HDMI 矩阵切换器有三种规格,分别是:HDMI-4*4、HDMI-8*8、HDMI-16*16。本次根据实际需求设计一台 4 进 4 出的固化 HDMI 矩阵进行视频信号切换。


附件分享之内容是艾索公司会议系统建设方案完整内容,包括 100、150、200、400~600 各种规格会议室的音视频显示系统设计,文档约 100MB,120 页…众平是艾索公司项目合作伙伴,本文档已脱敏仅用于技术学习。

50M²小型会议室扩声系统详细方案设计(通用文档)
