诱导寻车子系统是将机械、电子计算机、自控设备、视频技术和智能算法有机的结合起来,可实现车位引导与反向寻车等功能,本篇文章介绍室外停车库诱导寻车系统的部署方案。室外车位通过地磁检测器来检测车位状态,车位主要分为非字型车位、倾斜车位和一字型车位三种。

室外车位状态检测主要用于室外车位的检测与指示。通过地磁检测器实时检测车位信息,根据磁场变化判断所检测车位是否有车辆停放,并将数据实时发送到管理平台,由管理平台及时更新各个交叉路口引导屏的空车位数,指引客户停车。

1 非字形车位诱导寻车

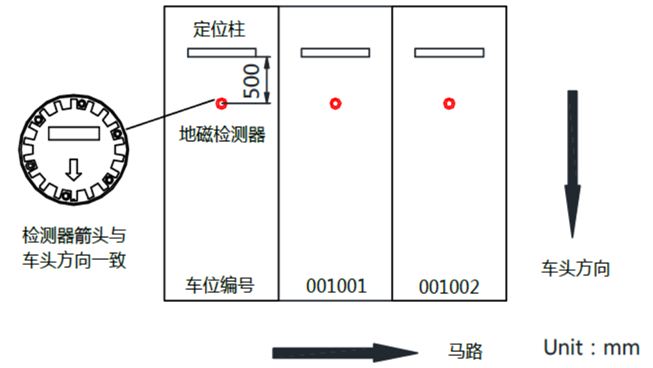

在附近没有金属、高压电缆或者其他干扰的情况下,如果是有定位柱的话,地磁检测器安装在中轴线上、距离定位柱 0.5m 位置处。

非字形车位(有定位柱)诱导寻车
非字形车位(有定位柱)

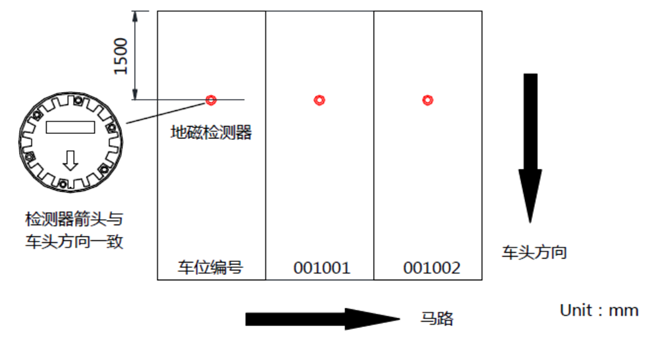

在附近没有金属、高压电缆或者其他干扰的情况下,如果没有定位柱的停车位,地磁检测器安装在车位中轴线上、距离车位线 1.5m 的位置。

非字形车位(无定位柱)诱导寻车
非字形车位(无定位柱)诱导寻车

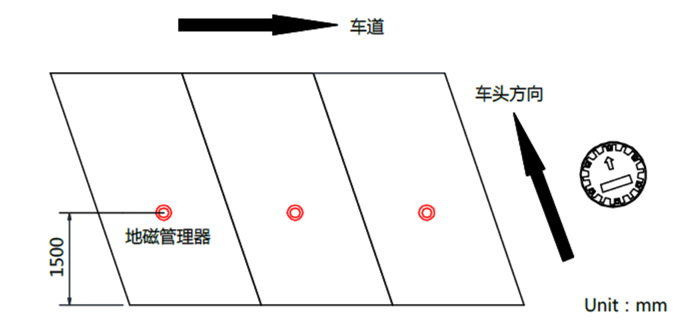

2 斜停车位寻车诱导

斜停车位的地磁检测器安装在车位中轴线上、与车位线垂直距离 1.5m 的位置。

斜停车位寻车诱导
斜停车位寻车诱导

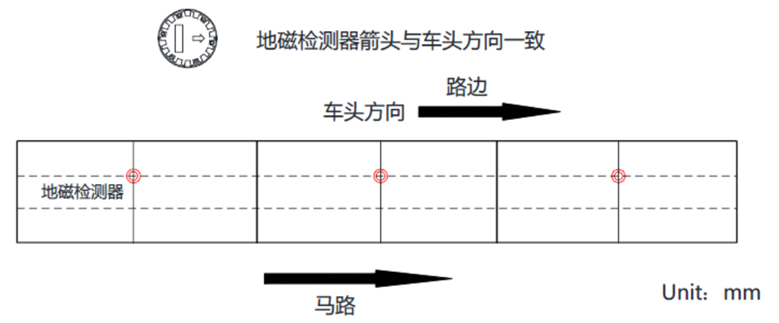

3 一字型寻车诱导

附近有金属、高压电缆或者其他干扰,地磁检测器安装需处于距离马路车位宽度的 1/3,车位中间位置。

一字型寻车诱导
一字型寻车诱导(有干扰源)

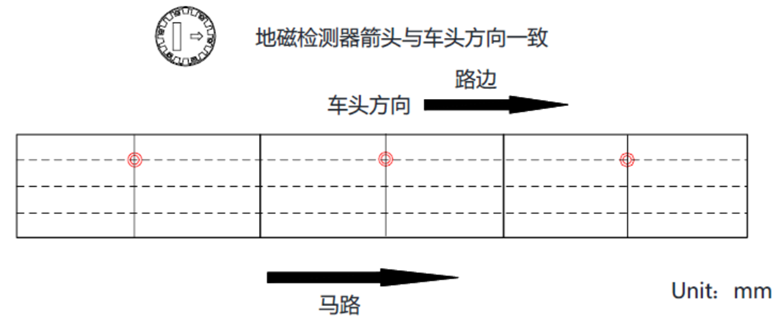

在附近没有金属、高压电缆或者其他干扰的情况下,如果没有定位柱的停车位,地磁检测器安装在车位中轴线上、距离车位线 1.5m 的位置。

一字型寻车诱导
一字型寻车诱导(无干扰源)
