综合安防集成系统的网络系统主要是满足视频监控、一脸通和停车场的应用,实际项目中,部分监控环境的特殊性较强,如老旧楼宇内部有线网络难以甚至无法布置到位,无线网络成为一个重要的选择。另外,越来越多移动监控设备投入使用,也需要采用无线网络进行数据传输。

视频监控系统采用的无线网络传输方式主要包括移动通信网络(3G/4G)、无线网桥、WiFi 网络等,实际应用中可根据实际情况合理选择。

一脸通系统不建议采用无线网络,但一脸通系统中的梯控子系统,可采用无线网桥的传输方式,在超高楼层电梯中应用,突破随行电缆传输距离的限制; 停车场系统不建议采用无线网络,停车场系统采用中心比对的方式,需保证网络通畅。

1 3G/4G 传输方式

针对移动监控、移动终端应用和大范围覆盖场景,可以选择 3G/4G 传输方式。选用集成了无线网卡的监控设备,直接接入运营商提供的移动通信网络,这类设备主要包括单兵、无线 IPC、无线 NVR 等。

1)单点接入方式

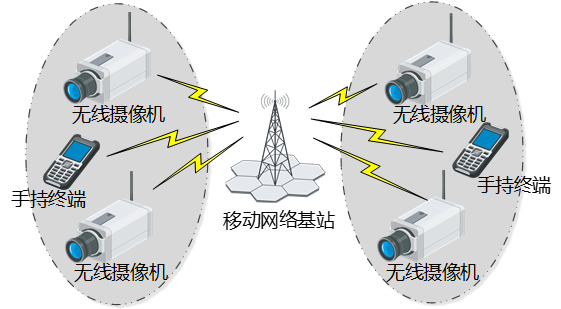

自带无线网卡的摄像机、单兵等设备,可以直接接入移动通信网络,可以满足单点接入需求。

综合安防集成系统传输网络设计(安防系统无线网)

2)汇集接入方式

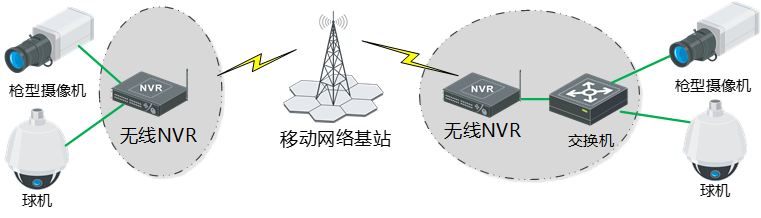

对于同一地点有多个设备接入的场景,则可以通过 NVR 或交换机先将零散的前端进行汇聚,再统一通过内置网卡的无线 NVR 设备接入移动网络。

综合安防集成系统传输网络设计(安防系统无线网)

2 无线网桥传输方式

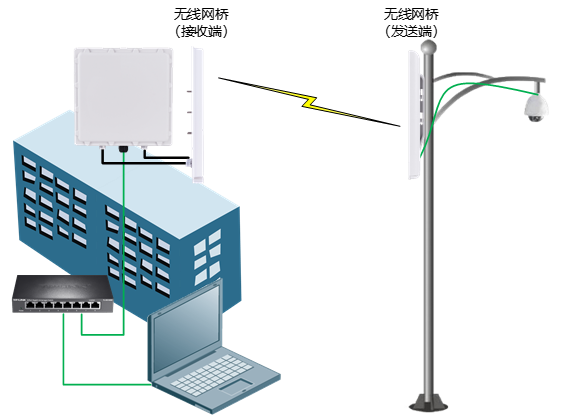

针对定向传输的中长距离覆盖场景,可选用无线网桥传输方式,其传输速率快、安装周期短、维护方便、扩容能力强,适合工地、电梯井道等应用场景。无线网桥在前端和中心端分别部署定向天线,有效传输距离长达几公里,传输质量高。当前端与中心端之间存在遮挡物时,可以在两者之间选择中继点进行传输。

无线网桥传输方式
无线网桥传输方式

3 WiFi 传输方式

针对企业园区、商业综合体等区域性场景中不便进行布线的点位,采用 WiFi 网络进行视频传输是一种可选的技术手段。

WiFi 网络主要由无线接入点(Access Point,AP)和无线控制管理器(Access Controller,AC)组成。AP 被看作是无线网络的无线交换机,是移动设备进入有线网络的接入点,单个 AP 有效覆盖范围与实际环境有很大关系,大多为几十米。AC 负责集中管理、配置多个 AP,是整个无线网络的核心。
