可视对讲系统是以管理中心为核心,以楼宇可视对讲为主体,极大地满足了住宅小区人员进出的管控需求。采用先进易用的可视对讲系统,为小区住户带来更加舒适、安全、便捷、高效的生活环境和良好的信息化服务平台,有利于为楼盘营销创造亮点。通过提高系统的先进性与可靠性,能够帮助地产开发公司树立良好的口碑。

1 可视对讲系统架构

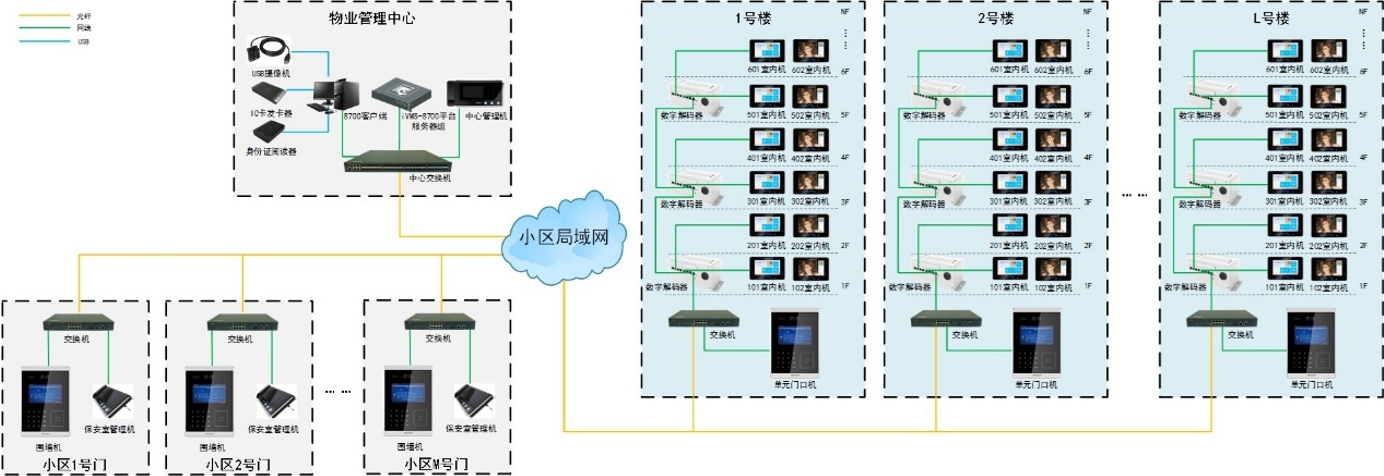

系统架构主要由前端设备(室内机、门口机),中间设备(数字解码器或解码分配器,视室内机的数模类型而定),中心设备(中心管理机、SIP 服务器、ISC 平台)三部分组成。

可视对讲系统的组成部分和系统架构
可视对讲系统架构

2 可视对讲系统前端设计

2.1 可视对讲门口机

门口机是可视对讲系统的必配设备,门口机除呼叫住户的基本功能,还具备人脸识别开门、对讲呼梯等功能。内部人员认证在人脸门口主机实现人脸认证后输出电锁开门信号,完成开门动作,控制人员放行。外部访客目前可通过访客一体机下发人脸实现人脸开门或通过对讲呼叫实现开门。

2.2 可视对讲室内机

室内机由可视对讲通话、开锁等基本功能。而室内机可与不同的门口机进行适配安装。当现场选用云对讲方案时,即室内机将不是必选的,此时主要由手机 APP 替换室内机实现所有功能。

3 可视对讲传输网络设计

传输网络是系统能够稳定运行的关键环节之一,在可视对讲系统内分为全数字和半数字两种方式组网,设计原则如下:

  • 数字解码器根据现场环境需求不同,拥有端口数量不同的型号,同时区分是否自带电源。若现场选用自带稳压电源的数字解码器进行联网时,室内机只需接入数字解码器即可实现基础网络的通讯。
  • 半数字解码器根据现场环境需求不同,拥有端口数量不同的型号,同时区分是否自带电源。半数字解码器用于解析地址和转换输出通道,实现音视频信号不同通道的输出。
  • 门口机通过 TCP/IP 接入交换机,并与管理中心处于同一网络;

4 可视对讲管理中心

管理中心主要由 USB 相机、可视对讲管理软件、工作站、管理中心机等组成,可对可视对讲系统整体运行状态进行有效的监控管理,降低系统管理难度、降低维护成本、降低人员依赖性。

管理中心机主要安装、摆放于物业管理中心、保安室等,用于接收住户家庭的报警、中心与业主间的相互通话及远程开单元门。 可视对讲管理软件除了具备对人脸照片的记录配置之外,也能实现参数设置、设备监控、报警处理、故障定位等系统应用和管理功能,可以极大提升整个可视对讲管理系统使用的便捷性和有效性。
