随着计算机的发展和普及,计算机系统数量与日俱增,其配套的动力、环境设备也日益增多,建设 IT 中心机房已成为各大单位的重要组成部分。机房的动力、环境设备(供配电、UPS、空调、消防、安防等)时时刻刻为整个计算机系统提供 24 小时不间断的正常运行环境,同时保障服务器、网络设备等正常运行。

机房动环监控系统解决方案

机房动环监控系统解决方案

动环监控系统由机房前端系统、传输网络和监控中心三部分组成,整合了视频监控、环境监测、动力监测和安全防范等子系统,对机房环境状况、设备运行状况、现场安全状况等进行实时监控和报警检测。为提高无人值守机房安全生产和运行管理水平,动环系统在实现监控中心对机房的远程管理基础上还提供多种报警方式…….

因此,为了保证计算机系统安全可靠工作,对机房里面环境设备及系统主机进行实时监视和有效管理是极其必要的。尤其目前国内普遍缺乏机房场地设备的专业管理人员,对设备进行现代化管理尤显得十分重要。一旦机房动力、环境设备或者服务器系统、网络等出现故障,就会造成服务器设备、网络设备故障或者服务器系统资源、网络资源等不能提供实时数据服务,当严重事故时,会造成机房内设备报废,系统以及数据无法恢复,造成长时间系统瘫痪;特别是造成电子商务不能正常交易、电子政务以及 OA 办公等不成正常办公等,造成的损失与后果不堪设想,同时对电力环境监控有着必要的需求和发挥重大的作用。

1 什么是动环监控系统?

众平科技机房环境综合监控报警系统是随信息化建设应运而生的,它是集机房动力、环境、安防以及服务器、网络设备等集中监控系统的管理服务平台,是专为现代计算机、网络通信机房及无人值守变电站而设计的多功能远程集中监控联动系统,主要监控对象包括:供配电、照明、开关、电源防雷器、UPS 、发电机、精密空调、新风机、漏水温度、湿度、有害气体;消防控制器、烟雾探测器、温感探测器、门禁、视频、防盗报警、主机、网络设备等。

2 动环监控系统的设计依据和建设原则

2.1 动环监控系统的设计依据

  • 计算机机房集中监控用户要求
  • 《计算机场地安全要求》
  • 《计算机站场地技术条件》GB2887-89
  • 《工业企业通信接地设计规范》GBJ79-85
  • 《安全防范工程程序与要求》 GA/T75-94
  • 《智能建筑设计规范》(GB/T 50314-2000)
  • 《低压配电设计规范》(GB 50054-95)
  • 《中华人民共和国公共安全行业标准》(GA 247-2000)

2.2 动环监控系统的设计原则

  • 先进性:系统软件与硬件均采用成熟的最新技术手段自主研发,并保持一定前瞻性,能适应整个行业未来的科技发展需要;
  • 可靠性:系统的设计以及硬件研发,选用较成熟的最新成熟技术;
  • 运行管理方便:软件采用全中文 B/S 设计,操作方便简洁;
  • 可扩展性强: 采集设备采用分布式系统架构,增加监控设备,不干扰其它设备的正常运行;
  • 接口丰富:系统提供基于 RS485 的 MODBUS 协议、SNMP 协议、RS232 串口等智能设备监控开发接口;同时系统还提供第三方接口,便于第三方软件兼容;
  • 施工简化:设备提供标准的通讯接口,采用统一的标准系统接线,以及分布式网络连接,现场施工操作简单;
  • 技术支持能力强:承建单位技术实力强,服务完善;
  • 建设时间短:在较短的时间内完成系统的安装调试。

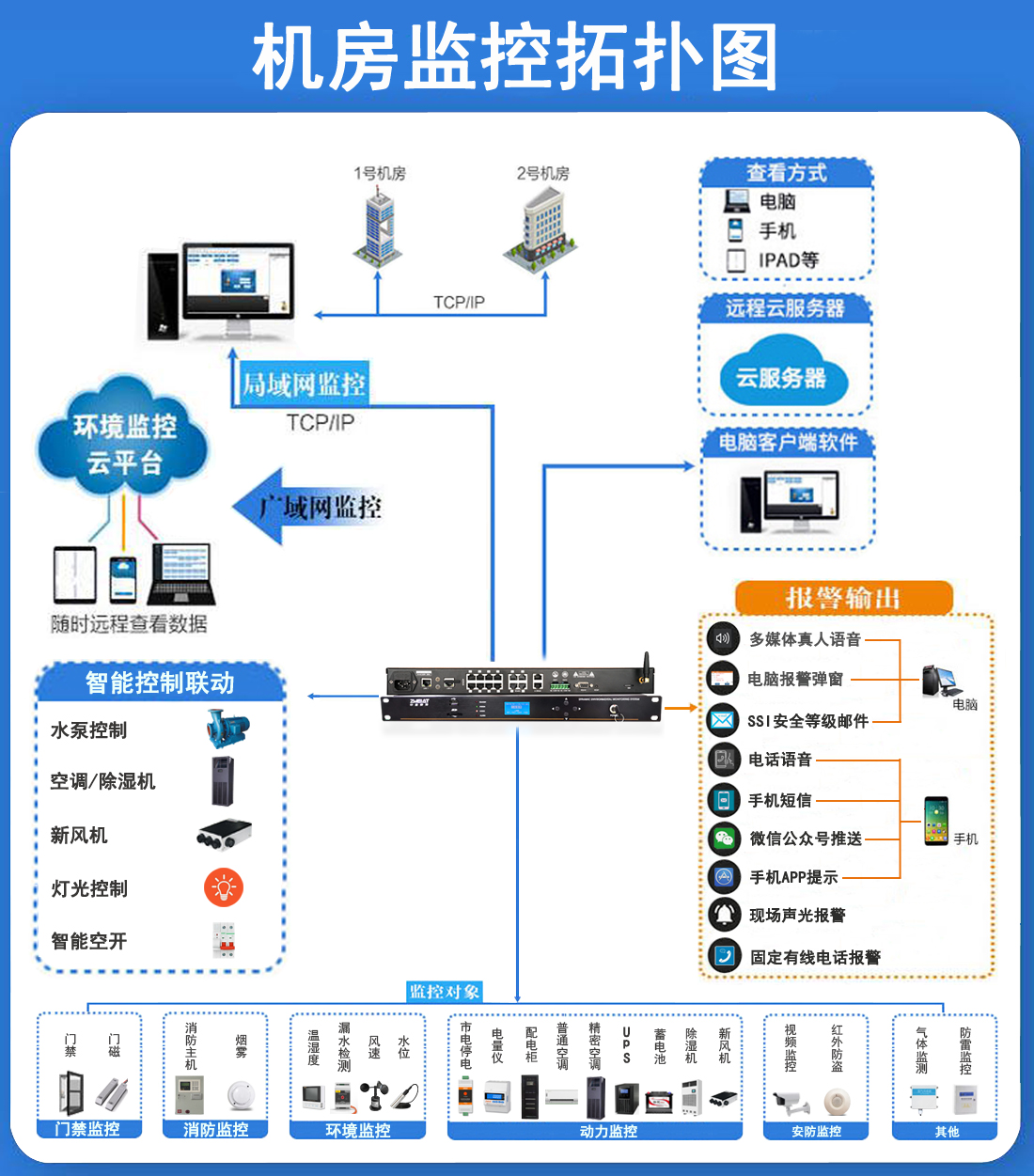

3 机房动环监控系统拓扑图

动环监控系统有哪些功能?机房动力环境监测系统整体解决方案

4 动环监控各子系统的功能和实现方式

根据您的需求选择对应的监控项,可以联系我们免费获取机房环境监测调查表,我们会按照您的项目情况制定对应的方案。以下各详细功能内容较多故省去了图片,感兴趣的联系我们申请演示。

4.1 温湿度监控

通过在机房内重要部位分布安装带液晶显示的温湿度传感器对环境温湿度实现监测,既可在温湿度传感器表面实时看到当前的温度和湿度数值,通过温湿度的 RS485 智能接口与监控主机的 RS485 接口连接,由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储,系统自动记录温湿度的报警信息,并可对报警日志信息查询、一键输出 Excel 历史数据文件;若发生报警,系统将报警指令发往报警主机,报警方式可以选择多种报警模式:智能广播系统、声光报警、短信通知、电话语音通知、微信公众号报警、电脑 PC 窗口弹出进行告警,以便及时处理,让你机房更安全更放心。

4.2 市电断电监控

机房内放置的都是比较重要的东西,其用电的安全就显得非常重要了,如果因为市电断电而没有及时处理,那么其所带来的损失是无法估量的。所以,保证机房内市电的正常运行尤为重要。如果能加一个设备对市电进行检测,让管理员随时掌握市电的实时状态,那么就有备无患了。 采集市电继电器提供的报警干接点信号与监控主机的开关量输入接口连接,由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储,系统自动记录市电断电的报警信息,并可对报警日志信息查询、输出 Excel 文件。

4.3 区域漏水监控

区域漏水检测器是一款高可靠、高灵敏的区域式漏水检测,漏水检测器采用电极检测式原理,通过连接专业漏水传感线缆即组成一个单通道的检测报警系统,当液体泄漏时,液体碰触到传感线缆导致检测回路电阻的变化,漏水检测器根据电路的变化,从而输出报警继电器信号,可连接至其它的智能监控主机,或用于控制关断水阀、或切断电源开关等。适用范围广泛,主要用于电脑及通讯机房、门窗下方、空调系统、暖房、蓄水池、供水系统、水箱等的泄漏作出及时准确的报警。

4.4 烟雾监控

机房内消防是很重要的,如果发生火灾等警情损失将很惨重,实时监控机房内安装的烟雾传感器可以免除这一缺点,一旦发生报警通过监控平台发出对外报警,让管理员随时可以监控机房内消防的状态。

4.5 三相电量监控

监控电量的设备主要是电量仪,电量仪的 RS485 智能接口与监控主机的 RS485 接口连接,由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储。机房内配电柜的供电将直接影响机房内用电设备的安全,设计在配电柜上安装电量仪对三相电进线进行各项供电参数监测(包括三相电压、三相电流、有功功率、无功功率、总用电量,频率等)。

4.6 普通空调监控

支持所有带红外摇控器的民用空调,可实现来电高温自启,可实现达到温度下限自动关机和温度自动调节功能,如客户调低空调的温度,使机房温度超出设定温度阈值,空调控制器可自动恢复设定的温度。可远程设置运行模式,及温度设置,远程修改制冷温度设定值、空调运转模式操作。监控空调运行状态,远程控制空调模式,制冷,制热等 ;可设置温度上限值、温度下限值,当超出设定阈值可联动开启空调来达到机房恒定温度。

4.7 精密空调监控

通过精密空调标配的 RS485 智能接口与监控主机的 RS485 接口连接,对机房内精密空调的送风温度/湿度、回风温度/湿度、制冷模式、加热模式、加湿模式、除湿模式、空调状态、报警状态等精密空调运行参数及各项参数进行实时监测和远程开关,设置运行模式,设置上下限值,及温度和湿度设置。(对以上监控内容根据精密空调厂家提供的协议决定,不同品牌、型号的精密空调所监控到的内容不同。)

4.8UPS 监控

UPS 的 RS485 或 RS232 接口与监控主机连接,或 UPS 的 SNMP 接口接至局域网,采用 TCP/IP 方式将采集信息接入监控主机。实时监测 UPS 的输入电压、输出电压、负载电流、频率、输出功率、电池剩余容量、供电方式、UPS 状态、电池电压、电池后备时间等 UPS 的工作状态与参数。(对以上监控内容根据 UPS 厂家提供的协议决定,不同品牌、型号的 UPS 所监控到的内容不同。)

4.9 门禁监控

通过集成已有门禁系统,实现消防联动、报警联动、远程开门功能、互锁功能,实现对人员出入情况的管理。通过 TCP/IP 与门禁系统联接,可实时将门开关情况录入门禁系统,可通过门禁系统远程控制门的开关、赋相关权限等,监控平台通过 TCP/IP 与门禁系统整合,可通过监控平台进行门禁操控等。

动环监控系统有哪些功能?机房动力环境监测系统整体解决方案

4.10 视频监控

通过在机房的入门口、重要区域等地点安装网络半球网络摄像机,实时监控进出机房人员的状况。拍摄到的视频画面直接传输到网络硬盘录像机进行压缩并存储。网络硬盘录像机内置的 10/100M 网络接口通过 TCP/IP 网络(超五类网线、内部局域网 LAN、光纤或 VPN 等方式)传送至监控中心服务器。支持 3D 仿真效果图显示机房实际视频监控部署点位。

4.11 红外防盗监控

通过在机房内重要区域布设红外探测传感器,红外探测器输出状态信号接入监控主机的输入接口,由监控主机对实时监测采集的现场信号进行数据实时分析处理及数据存储,在机房内关键位置布设红外探测器尤为重要,通过布防,一旦有人非法进入,监控平台对外发出报警。

4.12 蓄电池监控

蓄电池作为不间断电源系统中的一个重要支柱,它的重要性是无法估量的。广东中维安特蓄电池内阻在线监测系统就是对蓄电池的内阻进行实时监控,最大可以监控每组 40 节 DC12V/DC6V/DC2V 蓄电池的内阻参数进行实时监测,一旦检测到蓄电池内阻值、电压、温度、总电压、总电流等故障,监控平台就会自动发出对外报警。

4.13 消防主机监控

通过将机房内已有的气体灭火系统的火灾自动报警控制器提供的干接点火警信号与监控主机的输入接口连接后,一旦发生报警通过监控平台发出对外报警,让管理员随时可以监控机房内的消防状态。

4.14 智能新风机监控

由于机房内为比较密封的空间,机房内部与外部空气不能很好的流通,为了保证机房内工作人员的健康,必须通过新风/排风机抽取室外空气,通过清洁过滤后以循环的方式进行适度的空气交换,因此远程监控新风机的状态是非常必要的。(对以上监控内容根据智能新风机厂家提供的协议决定,不同品牌、型号的智能新风机所监控到的内容不同。)

4.15 水位监控

在机房内都是有蓄水池的,这就要求管理员必须要时刻掌握水池内水位状况。水位检测传感器主要是用来检测水池内水的深度,当水池水位超过上限时,就会触发警报给管理员,让管理员第一时间掌握水位情况,才不会导致水池水的泄露。

4.16 空气质量检测

实时监测空气质量(PM10 或 PM2.5)的浓度检测,当空气质量的 PM10 或 PM2.5 浓度超标或达到上限度,一旦发生报警通过监控平台发出对外报警。

4.17 有害气体检测

实时监测各种气体(一氧化碳、二氧化碳、氡气、甲烷等)浓度,当气体浓度超标或达到上限度,一旦发生报警通过监控平台发出对外报警。

4.18 光照度监控

实时监测光的情况,当光照度超标或达到上限度,一旦发生报警通过监控平台发出对外报警。

4.19 智能除湿机监控

当空气环境潮湿就会使室内空气很潮湿,湿度过高出现异常时,因湿度过高引起的环境无保障,因此对室内湿度的实时运行状态进行监测,当环境相对湿度高于设定范围时,机器内置压缩机自动启动,运转除湿启动除湿设备;当环境相对湿度低于设定范围 10%RH 时,机器内置压缩机自动停止运转,节约电能。

4.20 灯光远程控制

机房内照明远程控制,可以使管理员在家、在办公室等地方就可以轻松的控制机房内灯光的开启和关闭。机房内照明远程控制能够使管理员更有效的进行管理,节约用电。假如没有照明控制,当离开时忘记了关灯的话,管理员还需要特意回来把灯关掉,这不单单是浪费用电,同时也会对管理员千万困扰。而如果有照明远程控制就不一样了,当管理员不记得机房内灯光是否关闭的时候,只要通过浏览器登录监控界面就可以看到灯光的状态,同时进行控制。

4.21 柴油发电机监控

实时监测柴油发电机的输出电压和电流,频率、蓄电池电压、发动机冷却液温度、发电机转速、发电机机油压力、运行小时数、发电机耗油等柴油发电机通信协议所能提供的各项数据等的工作状态与参数。

5 众平动环监控系统优势

我司机房环境监控系统是一套基于 B/S 架构的动力、环境、安防、网络、应用服务监控的机房环境综合管理系统,当机房内设备参数出现异常时,及时通过短信、电话、E-MAIL、声光报警、软件弹窗等多种报警模式通知管理人员,让管理人员及时发现问题并处理问题。

软件平台是基于 LINUX 平台开发,具有更好的稳定性和可靠性,并兼容各种平台进行远程实时监控机房内情况,中维安特机房环境综合监控系统特点:

  • 高性能 LINUX 嵌入式结构,多项检测认证,稳定可靠。
  • 模块化设计,安装使用简单, 人机界面设计友好。
  • 兼容性好,支持众多厂家的智能设备。
  • 扩展性强,提供二次开发 JSON 接口,方便第三方软件系统集成。
  • 支持微信公众号和移动 APP
