门禁系统管理主要实现重要场所出入口的安全管理,对门禁设备、卡片、人员、权限、报警等进行一体化管理。控制端对门禁设备进行统一的操作管理,对报警、事件实现中心化管理,从而在满足用户对出入口安全需求的同时,为人们的工作、生活、学习建立了一个安全、高效、舒适、方便的环境。

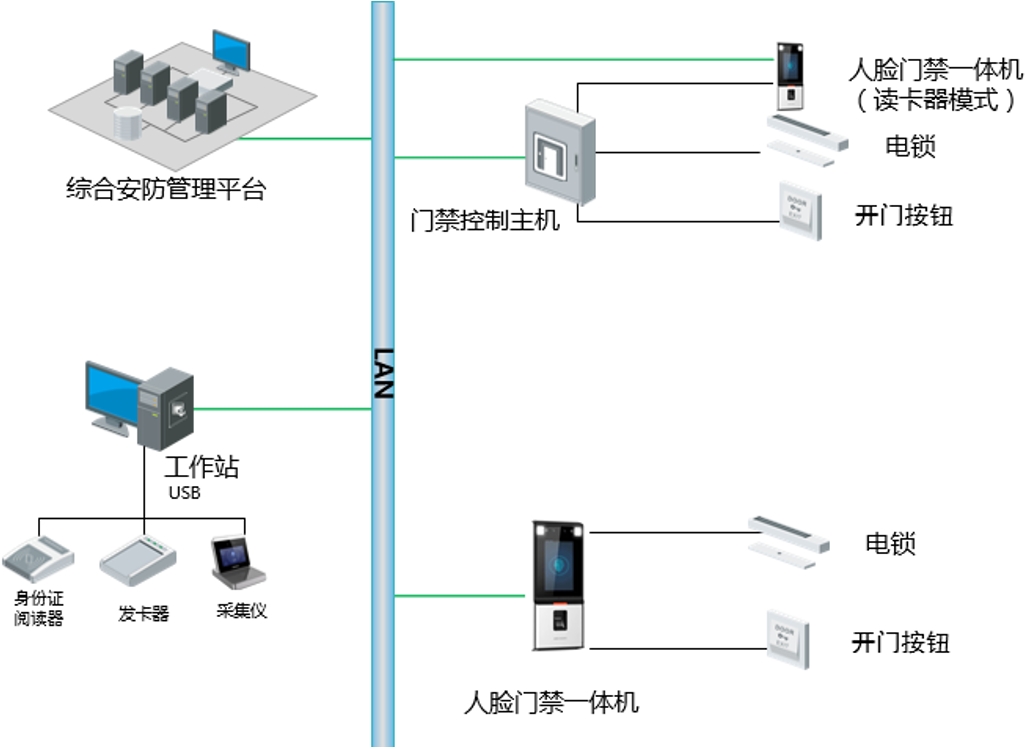

1 人脸门禁系统架构
门禁子系统主要由设备前端、传输网络与管理中心三个部分组成。
- 前端设备包括人脸门禁一体机、电控锁、出门按钮等,主要负责采集与判断人员身份信息与通道进出权限。另外,电锁接收开门信号,完成开门动作,控制人员放行。
- 传输网络主要负责数据传输,包含人脸门禁一体机与管理中心之间的数据通讯。
- 管理中心负责系统配置与信息管理,实时显示系统状态等,主要由综合安防管理平台和中心发卡授权设备组成。
2 人脸门禁前端设备
前端设备主要负责采集人员的人脸照片并判断人员的进出权限。认证通过后人脸一体机输出电锁开门信号,完成开门动作,控制人员放行。主要产品如下:
1)人脸门禁一体机
人脸门禁一体机将身份信息采集判断和门禁控制功能进行了融合,同时人脸门禁一体机可支持多种不同认证方式的组合应用,具体如下表所示:
门禁一体机类型 | 人脸门禁认证方式 |
人脸门禁一体机 | 人脸、指纹、刷卡、密码、人脸+指纹、指纹+密码、指纹+刷卡、 人脸+刷卡、刷卡+密码、指纹+人脸+刷卡、指纹+刷卡+密码、 人脸+刷卡+密码、人脸+指纹+刷卡+密码等 |
2)出门按钮
出门按钮为人脸门禁系统的其中一部分,适用于严进宽出的应用场景,当现场要求严格管理进出时,可将出门按钮更换为人脸门禁一体机。
3)电控锁
电控锁是一个由继电器控制的机械锁装置,在门禁系统中处于不可缺少的一部分,同时根据现场应用场景的不同可分别安装电插锁(阳极锁)、阴极锁(电锁口)、磁力锁、电控锁等。
4)门禁控制器(选配)
门禁控制器主要集成权限控制、房门开关等控制功能,本方案中通过门禁控制器与人脸门禁一体机协同作用实现多门互锁、反潜回等门禁高级应用。
注:门禁控制器与人脸门禁一体机组合方式,人脸门禁一体机设置成读卡器模式,通过 RS485 接线到门禁控制器,另外,人脸门禁一体机同样通过网络方式接入到综合安防管理平台,完成人脸图片的下发。
3 传输网络设计
传输网络是系统能够稳定运行的关键环节之一,设计原则如下:
- 人脸门禁一体机通过 TCP/IP 或 WIFI(可定制 4G/3G/GPRS)接入管理中心;
- 人脸门禁一体机下行通过多芯信号线接入:输出门锁开关控制信号与报警联动信号等。
4 管理中心设计
管理中心主要由 USB 相机、门禁管理软件、工作站等组成,可对门禁系统整体运行状态进行有效的监控管理,降低系统管理难度、降低维护成本、降低人员依赖性。
门禁管理软件除了具备对人脸照片的记录配置之外,也能实现参数设置、设备监控、报警处理、故障定位等系统应用和管理功能,可以极大提升整个门禁管理系统使用的便捷性和有效性。 门禁管理软件支持人脸可见光照片和人脸建模下发到人脸门禁设备中,用于人脸识别开门;人脸照片中心建模,相对人脸可见光照片,可以大大提升门禁权限下发的性能,部署方式上,人脸建模需要单独部署统一建模服务器。
