企业园区、政府大楼、住宅小区、医院、学校、工厂等场景广泛的应用传统一卡通,用于验证进出人员的身份,但是传统一卡通依然存在不少的问题,如所有场景的介质无法实现统一,用户需要拥有多张卡片;卡片存在被复制、被代刷等风险;卡片发行、挂失、补办等流程过于复杂等等。

故用户迫切希望通过其它形态的“一卡通”解决传统一卡通存在的问题,采用人脸作为唯一标识,实现授权、通行的应用。

XX 通过多年的研发积累,利用基于深度学习的人脸识别比对算法,开发出了功能强大的一脸通系统,实现对人员身份的快速、准确确认,结合访客、人员通道系统、可视对讲系统、梯控系统、门禁系统、巡更系统、考勤系统、食堂消费系统,为保障人员安全的工作、生活、学习和娱乐建立起第一道安全屏障,同时还可以和停车场、视频、报警系统等联合使用,形成整体安防解决方案。

1. 智能一脸通系统结构

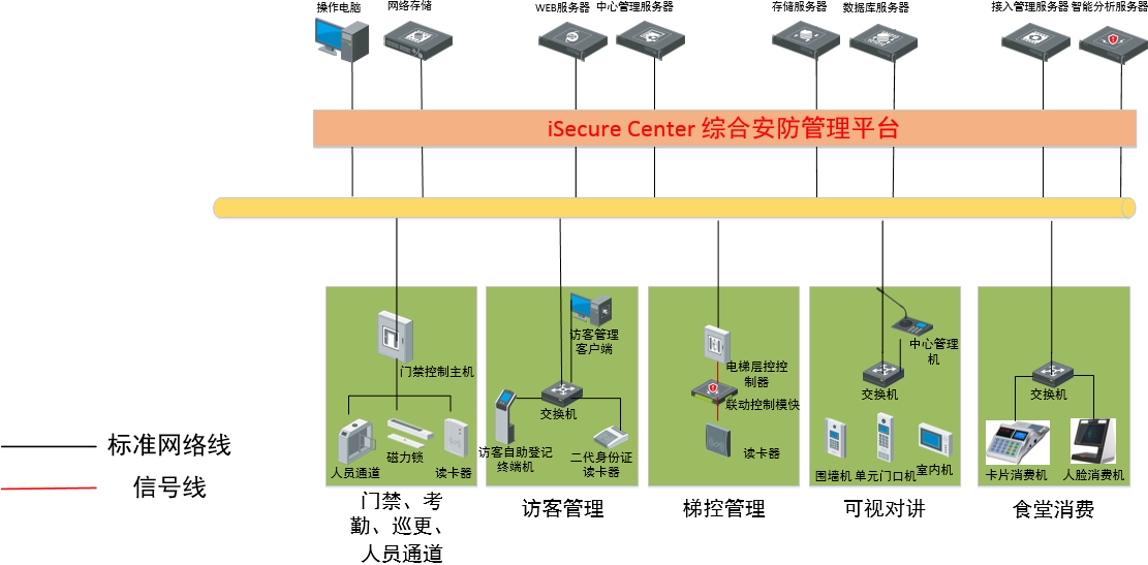

智能一脸通系统的组成部分和系统架构(人脸门禁)
智能一脸通系统结构

系统设计过程中充分考虑了访客、人员通道、门禁、可视对讲、梯控等子系统的信息共享要求,对各子系统进行结构化和标准化设计,通过综合安防管理平台将其整合成一个有机的整体。

一脸通:将人脸特征作为身份识别的依据,并以此为基础借助视频技术、深度学习技术等,实现企事业单位日常管理的信息化和身份识别统一化。

一脸通系统根据应用场景的不同分为 1:1 比对应用和 1:N 比对应用。一脸通系统主要包含访客系统、门禁系统、可视对讲系统、人员通道系统、梯控系统、巡更系统、考勤系统、食堂消费系统。

一脸通系统主要在应用于在企业园区、政府大楼、住宅小区、医院、学校、工厂等场景,对内部人员和外部访客人脸身份和权限进行验证

2. 智能人脸通组成部分(人脸门禁系统)

进出人员具体划分为两大类:内部人员和外部访客,外部访客根据登记类型不同划分为预约访客和临时访客两类。系统设计时,充分考虑了各类对象的特点,以人脸识别技术为核心,设计最佳的业务流程以满足用户需求。

一脸通系统的架构由内部人员注册端、外部访客登记端、认证比对端、传输网络端、管理中心端这五个相互衔接、缺一不可的部分组成。系统架构图:

智能一脸通系统的组成部分和系统架构(人脸门禁)

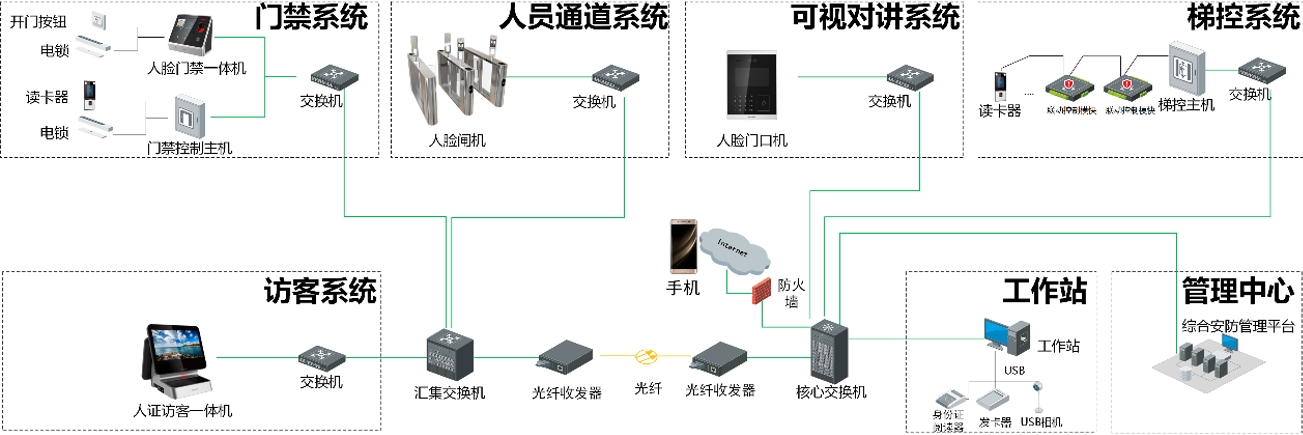

人脸门禁系统网络结构

2.1 内部人员注册端

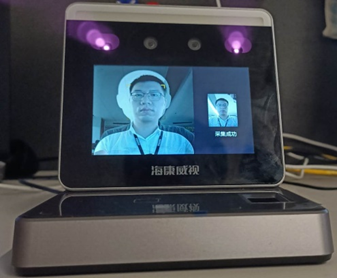

内部人员注册可通过人脸录入仪、USB 摄像头、照片导入、移动端 APP 或 H5 页面方式进行人脸登记。方式其实很简单,字面意思。以下看看海康的产品,详细参数及操作方式见附件。

智能一脸通系统的组成部分和系统架构(人脸门禁)
智能一脸通系统的组成部分和系统架构(人脸门禁)

2.2 外部访客登记端

一般在前台、保安室等处放置人证访客机,通过刷身份证信息获取身份证内人员的详细信息,利用自带的摄像机抓拍现场人脸并自动与身份证内置的人脸进行比对,比对通过后人证访客一体机选择现场抓拍的照片身份授权。同时人证访客一体机授权的认证方式可灵活多样,支持人脸、二维码、IC 卡、身份证多种认证方式及组合认证方式。

2.3 认证对比端

脸通系统的权限认证场景由人脸闸机、人脸门禁一体机、人脸可视对讲主机、人脸梯控等组成。

1)人脸门禁系统

人脸门禁一体机:管理中心下发的人脸库到人脸门禁一体机,人脸门禁一体机抓拍进出人员的人脸与下发的人脸库进行比对。比对后输出语音提示及界面文字显示,并将人员身份信息及现场抓拍图片上传至后台进行完整记录。同时,人脸门禁一体机将输出开闸信号完成开门,人员通行完成进/出流程。

2)人脸人员通道

人脸闸机:管理中心下发的人脸库到人脸闸机,人脸闸机抓拍进出人员的人脸与下发的人脸库进行比对。比对后输出语音提示及界面文字显示,并将人员身份信息及现场抓拍图片上传至后台进行完整记录。同时,人脸闸机将输出开闸信号完成开闸,人员通行完成进/出流程。

人脸闸机由人员通道、人脸通道组件、门禁主板等部分组成。人脸闸机用于规范受控区域的进出,所有进出人员均需经过人证合一的实名制身份核验后方可通行,可以有效防止未授权人员随意进入受控区域,提升内部安全系数。人脸闸机可支持多种身份认证方式,包括人脸、IC 卡、身份证及其组合认证方式。

3)人脸梯控

用户通过人脸特征在人脸门禁一体机完成身份认证,人脸门禁一体机将认证的信息传送至梯控主机,而梯控主机完成楼层控制,对授予楼层权限的人方可使用该楼层的电梯按钮并只到达被授权层。系统由用户的人脸特征、人脸门禁一体机、梯控联动模块、梯控主机、管理工作站及系统管理软件等组成。

4)人脸可视对讲

用户通过人脸特征在人脸门口主机完成身份认证,人脸门口主机将认证的信息进行内部权限判断,判断通过后使用开门动作。系统由用户的人脸特征、人脸门口主机、室内机、解码器、管理工作站及系统管理软件等组成。

2.4 传输网络端

人证比对终端、人脸闸机和人证访客机均通过标准以太网协议与平台进行通信;前端采集的访客身份信息、人脸闸机认证信息、现场抓拍图片等通过网络传输至平台;平台将人员授权信息(卡号、身份证号、人脸库等)下发至前端设备。

2.5 管理中心端

管理中心主要包括综合安防管理平台、工作站和身份录入设备(USB 相机、身份证阅读器)。

部署的管理平台可管理应用场景内部所有设备,接收和展示由认证比对端上报的信息。工作站主要用于对系统的控制操作进行记录,供管理人员进行数据查询和管理。身份录入设备录入人脸、身份证信息,并可进行 IC 卡开卡/写卡、授权等操作。

2.6 第三方平台联网

在大型集团公司、小区、学校、医院等场景,用户需要通过已经部署的 ISC 平台实现人员数据汇聚管理、人员数据分析等应用。

公安警综平台对接流程如下:用户在设备端完成身份验证→综合管理平台汇聚设备端身份认证信息→通过综合安防平台提供数据接口,将识别到的人员信息传输给公安警综平台→公安警综平台将上传的身份信息与公安身份证信息库进行比对。

其它第三方的应用通过综合管理平台的接口收集身份认证数据,第三方平台可借助数据完成大数据分析,如进出人员数据统计、进出人员类型分析等等。
