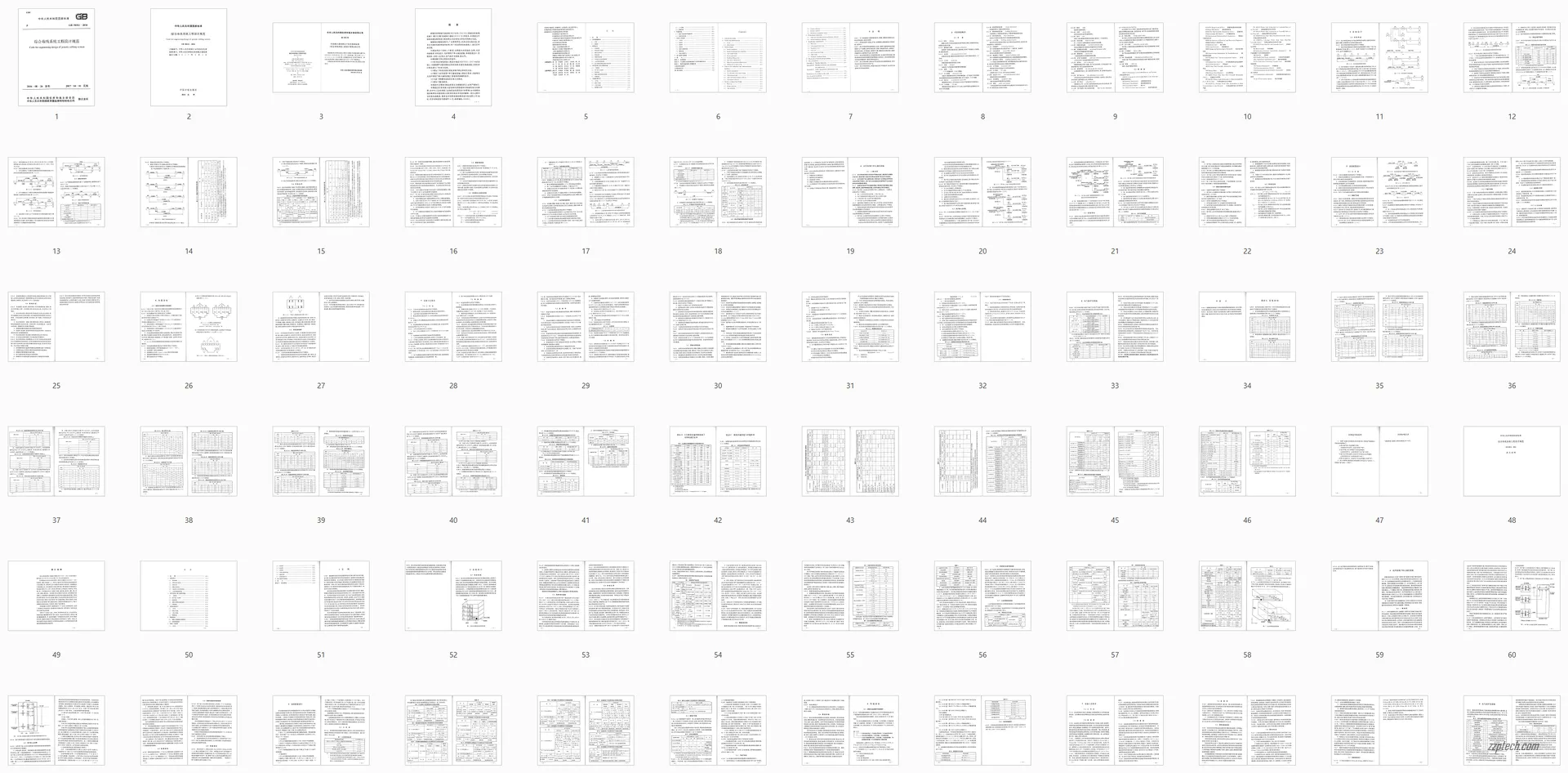

《综合布线系统工程设计规范》（GB 50311-2016）是我国针对建筑物内部及建筑群之间的信息传输网络的设计、施工和验收制定的一项国家标准。该标准旨在确保综合布线系统的可靠性、兼容性、灵活性以及可扩展性，以满足现代信息技术发展的需求，并为各种通信应用提供支持。它适用于新建、扩建和改建的各类建筑物及建筑群中设置的综合布线系统。
1. 标准的目的与适用范围
1.1 GB 50311-2016 刊发目的
GB 50311-2016 的主要目的是指导综合布线系统的设计工作，确保其能够适应不断变化的技术环境和用户需求。通过标准化的设计流程和技术要求，提高综合布线系统的性能，降低成本，增强系统的稳定性和安全性，从而为用户提供高效的信息服务。
1.2 GB 50311-2016 适用范围
本标准适用于各类新建、扩建和改建的建筑物及其建筑群中的综合布线系统的设计。包括但不限于办公楼、商业中心、医院、学校、数据中心等场所的信息网络布线。同时，也适用于智能建筑、智能家居等领域内的布线系统设计。
2. 综合布线系统的基本构成
2.1 工作区子系统
工作区子系统是指从终端设备连接到信息插座的部分，通常包括信息插座、连接跳线等组件。其主要功能是为用户提供便捷的信息接入点。
2.2 水平子系统
水平子系统负责将工作区子系统与管理间子系统相连，一般采用双绞线或光纤作为传输介质。这一部分的设计需考虑线路长度限制、信号衰减等因素。
2.3 管理间子系统
管理间子系统位于楼层或区域的交接处，用于集中管理和分配来自不同方向的线路。它包含配线架、交换机等设备，是整个综合布线系统的核心之一。
2.4 垂直干线子系统
垂直干线子系统主要用于连接各楼层的管理间子系统，通常使用大对数电缆或多模光纤实现数据传输。
2.5 设备间子系统
设备间子系统是整个建筑物或建筑群的信息汇聚中心，所有进出建筑物的数据都需要经过这里进行交换和处理。它包含了服务器、路由器、防火墙等关键网络设备。
2.6 建筑群子系统
当涉及多个建筑物之间的连接时，则需要构建建筑群子系统。这通常涉及到室外光缆铺设、管道建设等内容。
3. 设计原则与要求
3.1 可靠性原则
综合布线系统应具有高可靠性，确保在任何情况下都能够正常运行。为此，在选材上要选用质量可靠的产品，并采取冗余设计策略。
3.2 兼容性原则
考虑到未来可能引入的新技术或新应用，综合布线系统必须具备良好的兼容性，支持多种通信协议和服务类型。
3.3 灵活性原则
为了便于维护和升级，综合布线系统应当设计得足够灵活，允许根据实际需求快速调整网络结构和配置参数。
3.4 扩展性原则
随着业务的增长和技术的进步，网络规模可能会不断扩大。因此，在初始设计阶段就要充分考虑系统的扩展能力，预留足够的资源空间。
4. 施工与安装
4.1 材料选择
选择合适的材料对于保证综合布线系统的质量和性能至关重要。例如，双绞线的选择应符合相应的电气性能指标；光纤则应注意其弯曲半径和接头损耗等问题。
4.2 施工工艺
严格按照相关标准和工艺要求进行施工操作，如正确剥线、接续、标记等步骤。同时，还需注意施工现场的安全管理，防止意外事故的发生。
4.3 测试与验证
完成布线后，必须进行全面的测试与验证工作，包括连通性测试、衰减测试、串扰测试等项目，确保每条线路都达到预期的技术指标。
5. 验收与维护
5.1 验收标准
验收时应依据 GB 50311-2016 的规定，检查综合布线系统是否满足设计要求，包括物理连接状态、电气性能指标等方面的内容。
5.2 日常维护
建立完善的日常维护机制，定期对综合布线系统进行巡检，及时发现并解决潜在问题。此外，还应做好文档记录工作，以便日后查阅参考。
以上是对 GB 50311-2016《综合布线系统工程设计规范》的一个概览介绍。具体条款和详细内容请参阅标准原文，以获得最准确和详尽的信息。
