本次案例要装修的录播教室总面积为 158 平米,录播教室长度为 12.93 米,宽为 8.94.观摩室长度为 6.35 米,宽度 6.7 米,高度 2.8 米。结合对该企业实地现场考察,出具详细录播教室装修方案。

具体装修要求将原教室隔离为两间教室,一间为录播教室上课区域,一间为观摩室。两室墙体隔断内安装吸音棉板,外层石膏板封面。隔断中间观摩墙采用 1.2m*4m 单向厚度为 5 毫米钢化玻璃。教室顶部采用钢龙骨吊架,矿棉板天棚吊顶,矿棉吸音板厚度为 3~5 毫米。录播教室内加装双层隔音窗,有效阻断外界杂音干扰。隔音窗上方加装窗帘盒,窗帘要求防静电双层隔音。墙体表面加装木质吸音板,以蓝色或红色为准。地面铺设防静电地毯。讲台区域铺设木地板。

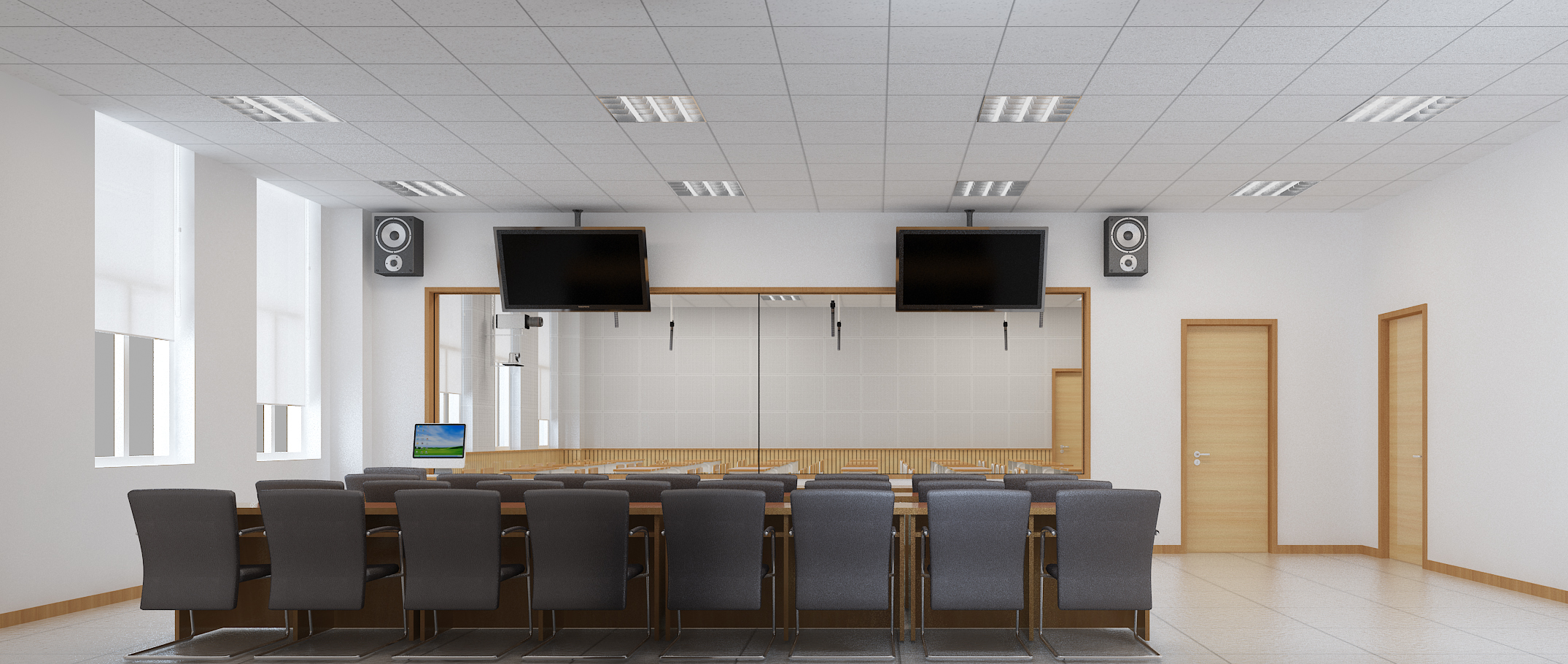

录播教室装修方案(录播教室参考装修方案)

1. 录播室环境(通常情况下)

录播教室的温度:18 度~26 度;湿度:60%~80%;燥场级:小于 40dB(A);教室内的温度、湿度应适宜,通常考虑室温为 18 度~26 度,湿度为 60%~80%较合理。教室内设备对温度、湿度都有较高要求,保持室内合适温度、湿度是保证录播系统可靠稳定运行的基本条件。

为保证室内温度、湿度在合适范围,录播教室内最好安装低噪音的空调系统,以达到加热、加湿、制冷、去湿、换气的功能。室内要求空气新鲜,每人每小时换气量不小于 18 立方米。录播教室的环境噪声级不大于 40dB(A),进出门应考虑隔音装置,以形成良好的开会环境。若室内噪声大,如空调机的噪声过大,就会大大影响音响系统的性能,对录播系统拾音部分造成很大干扰,录好内容后很难听清发言内容。

2. 演播室供电系统

整个教学上课区和观摩区的所有接点军可在一端接地的标准单项 220V/50HZ 的交流电下工作,其电压允许范围 220V±20%,为了延长设备的使用寿命后期可考虑拓展加装 3000W 以上的 UPS 不间断电源。为保证教室供电系统的安全可靠,以减少经电源途径带来的电气串扰,应采用三套供电系统。

一套供电系统作为录播教室照明;一套供电系统为整个教学终端设备,为控制室的所有设备供电,并采用不间断电源系统(UPS);另一套用于空调等设备的供电。

教室周围墙上隔 3~5 米装一个 220V 的三芯插座,每个插座容量不低于 2KW,可靠接地;供电系统线缆截面积应符合用电容量要求。选用主线线径 4 平方;辅线线径为 1.5 平方:供电主电缆入教室用线径 16 平方、分教室用 10 平方的多股聚氯乙烯绝缘阻燃软导线;供电系统总容量应大于实际容量的 1~1.5 倍;接地是电源系统中比较重要的问题。控制室和机房、教室所需的地线,宜在控制室或机房设置的接地汇流排上引接。

如果是单独设置接地体,接地电阻不应大于 4 欧姆;设置单独接地体有困难时,也可与其他接地系统合用接地体,接地电阻不应大于 0.3 欧姆。必须强调的是,采用联合接地的方式,保护地线必须采用三相五线制中的第五根线,与交流电源的零线必须严格分开,否则零线不平衡电源将会对图像产生严重干扰。

教室顶部采用钢筋龙骨吊架,顶棚使用矿棉吸音板吊顶。建议使用标准 600*600 规格的矿棉吸音板。其特点为:不燃性:防止火灾发生是现代公共建筑、高层建筑设计中的一个首要问题,矿棉吸音板是最理想的防火吊顶材料,并且便于安装格栅灯(三基色灯管)。隔热性:矿棉吸音板具有比其他吊顶材料优越的保温隔热性。吸音性:矿棉吸音板可以改善音质,创造寂静而舒适的环境。

3. 墙体装修木质吸音板

四周墙壁使用高性能木质吸音板,其特点为:环保,可回收利用;吸音率高,纤维的高密度组织使声音在其空腔内形成回流,有效地实现吸音隔音功能;有保温隔热性能,可为消费者节约能源,吸音性能不下降,形态不变;质轻,施工安全方便。

4. 隔音窗及窗帘

录播教室内所有窗体加装双层隔音窗,有效阻断外界杂音干扰。隔音窗区域安装窗帘盒,窗帘要求双层厚重防静电,深色、表面粗糙。窗帘一可遮光,还可吸音。

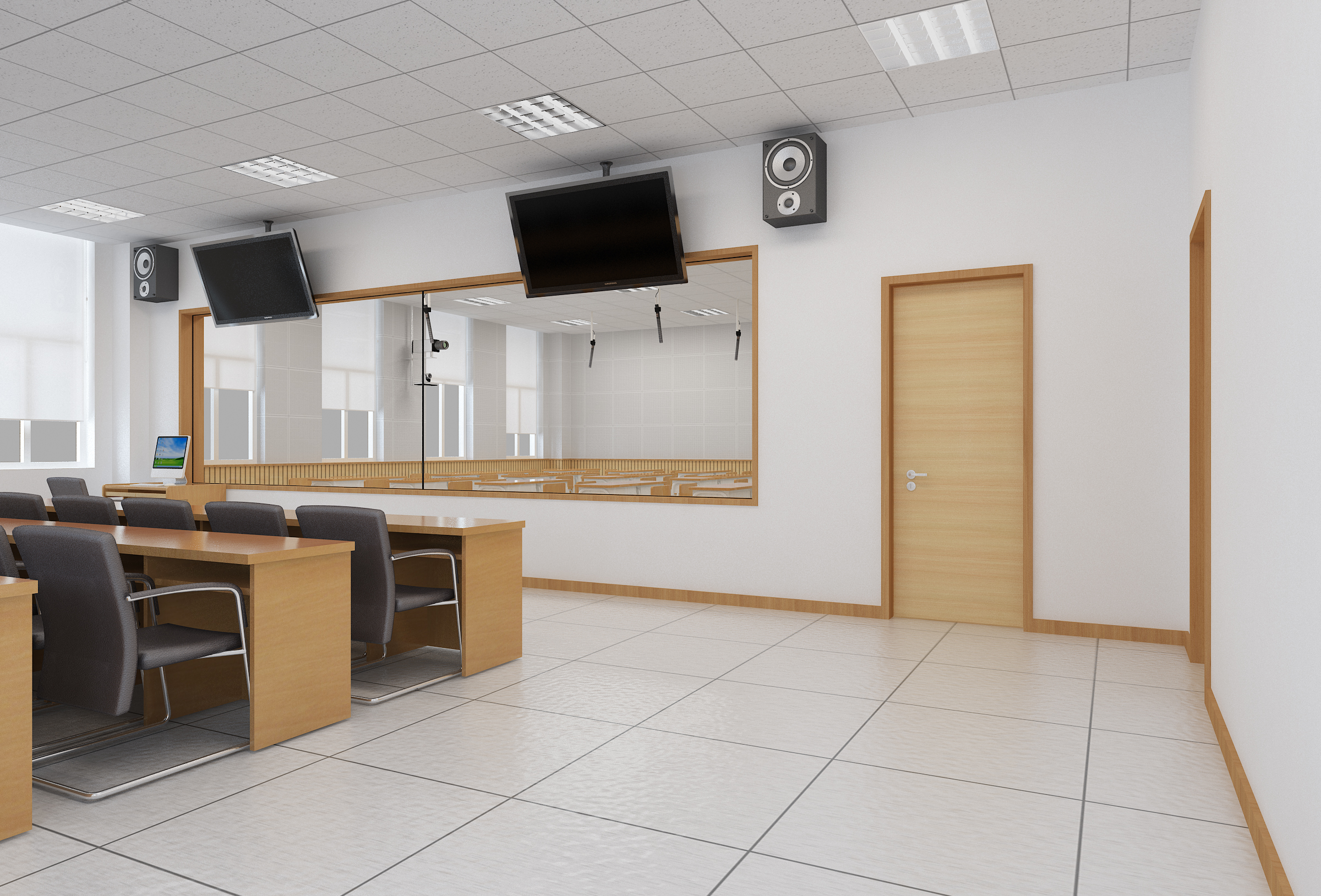

录播教室装修方案(录播教室参考装修方案)

5. 三基色灯光

整个教室录播区域安装三基色灯光数量为 30 套,观摩室安装 5 套普通日光灯。灯管:使用电子整流器的三基色灯管。

6. 静音地板

地面铺设静音地胶,色调与教室内其他环境相协调,建议采用淡蓝色。

7. 讲台地板地板

讲台区域铺设地板,设计单位根据教室实际大小,铺设踏板台阶。

8. 墙体隔断

要求将原教室隔离为两间教室,一间为录播教室上课区域,一间为观摩室。两室墙体隔断内层采用钢筋混凝土,中间夹层安装吸音棉板,外层采用石膏板。隔断中间观摩墙采用 1.2m*4m 单向厚度为 5mm 钢化玻璃。


录播教室装修方案(录播教室参考装修方案)

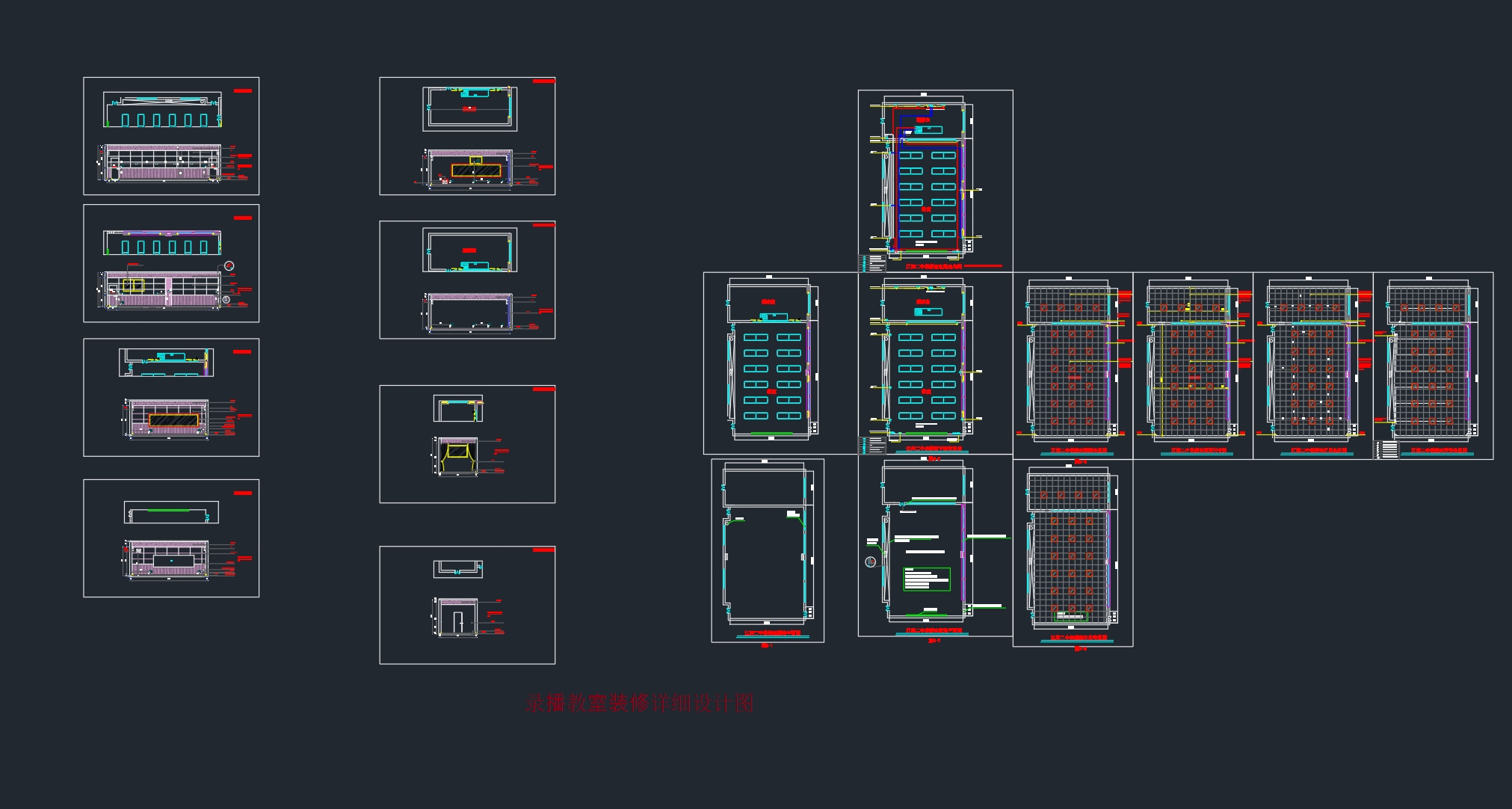

录播室装修图纸(平面、立面、顶面).dwg¥3.00

密码 zzptech.com 大小 2.79MB 来源 重庆众平科技有限公司 价格 ¥3.00
