本文分享一个本地大型三甲医院扩建的综合大楼智能化系统设计说明书&图纸,附件来源于公开资料,分享在此仅供学习交流,如有侵犯联系删除!系统包含综合布线系统、信息网络系统、有线电视系统、视频安防监控系统、五方通话系统、信息导引及发布系统、建筑设备监控系统、能耗计量监测系统、入侵报警系统、电子巡更系统、门禁系统)、无线对讲系统、智能化集成系统、中心机房工程、智慧病房系统、智慧门诊系统、学习/示教系统、时钟系统、智能照明控制系统、停车管理系统等工程内容,工程规模属“大型”。


1.1 工程概况:

建设地点:重庆市渝中区袁家岗友谊路 1 号重庆医科大学附属第一医院内,总建筑面积:130521 平方米,建筑高度 93.2 米,其中地下 2 层地上 21 层。

本工程安全防范工程设计等级为先进型。机房等级为 B 级。

1.2 设计依据:

1.2.1 建设单位提供有关资料和设计任务书。

1.2.2 采用的国家的有关规范、标准:

  • 《智能建筑设计标准》(GB 50314-2015);
  • 《数据中心设计规范》 (GB50174-2017);
  • 《综合医院建筑设计规范》(GB51039-2014);
  • 《民用闭路监视电视系统工程技术规范》(GB50198-2011);
  • 《有线电视网络工程设计标准》 GB/T 50200-2018;
  • 《综合布线系统工程设计规范》(GB50311-2016);
  • 《安全防范工程技术标准》(GB50348-2018);
  • 《视频安防监控系统工程技术规范》(GB50395-2007);
  • 《出入口报警系统工程设计规范》(GB50396-2007);
  • 《入侵报警系统工程设计规范》(GB50394-2007);
  • 《建筑设计防火规范》(GB50016-2014)(2018 版);
  • 《医疗建筑电气设计规范》(JGJ 312-2013);
  • 《民用建筑电气设计标准》(GB51348-2019);
  • 《建筑物防雷设计规范》(GB50057-2010);
  • 《建筑物电子信息系统防雷技术规范》(GB50343-2012);
  • 《电磁环境控制限值》(GB8702-2014);
  • 《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006);
  • 《建筑设备监控系统工程技术规范》(JGJ/T 334-2014);
  • 《建筑机电工程抗震设计规范》(GB50981-2014);
  • 《安全防范工程通用规范》(GB 55029-2022);
  • 《建筑电气与智能化通用规范》(GB 55024-2022);
  • 《建筑环境通用规范》(GB 55016-2021);
  • 《建筑节能与可再生能源利用通用规范》(GB 55015-2021);
  • 《建筑与市政工程抗震通用规范》(GB 55002-2021);
  • 《建筑与市政工程无障碍通用规范》(GB 55019-2021);
  • 《建筑给水排水与节水通用规范》(GB 55020-2021)

1.2.3 本工程通信进线由弱电市政管网引来。

1.2.4 建筑和有关专业提供的条件图和有关资料;业主的要求。

1.3 设计范围:

本次重庆医科大学附属第一医院第二医疗综合大楼智能化系统,包含综合布线系统(1.4.1)、信息网络系统(1.4.2 )、有线电视系统(1.4.3)、视频安防监控系统(1.4.4)、五方通话系统(1.4.5)、信息导引及发布系统(1.4.6)、建筑设备监控系统(1.4.7)、能耗计量监测系统(1.4.8)、入侵报警系统(1.4.9)、电子巡更系统(1.4.10)、门禁系统(1.4.11)、无线对讲系统(1.4.12)、智能化集成系统(1.4.13)、中心机房工程(1.4.14)、智慧病房系统(1.4.15)、智慧门诊系统(1.4.16)、学习/示教系统(1.4.17)、时钟系统(1.4.18)、智能照明控制系统(1.4.19)、停车管理系统(1.4.20)等工程内容。公共移动通信信号应覆盖至建筑物的地下公共空间、客梯轿厢内,该内容由运营商负责。

1.4 各系统建设要求:

1.4.1 综合布线系统

综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,能支持语音、数据、图像、多媒体业务等信息的传递;以方便用户在需要时,形成各自独立的子系统,共计设计医疗内网、电话、互联网外网、智能化设施信息网,无线网络作为医疗外网和内网的补充,同时为移动医疗等其他应用提供服务。

(1)工作区子系统:

本次建设综合布线采用传统以太网布线,按照需求在各诊室、办公用房、值班室、挂号收费、出入院结帐、药房(库)、消防/安防控制室、信息中心机房、检验科等各科室功能用房、手术室、示教室、病房及护士站等设置数据及语音通用的信息插座。信息插座采用六类非屏蔽模块,以方便数据点和语音点可以互换使用,对于语音和数据不同的应用,在面板上采用不同的标识片进行区分,信息点面板采用 86 型单/双孔面板。工作区面板设置具有防尘功能;不同功能的点位可采用不同颜色的模块或者跳线区分。

(2)水平区子系统:

水平区子系统包括各楼层水平走向的信息传输线缆,根据建筑平面布置及 JDG 管走向来敷设六类非屏蔽双绞线,但需保证水平线缆的长度不超过 70 米;部分重要的区域根据需求增设光纤点。

水平区子系统采用 Cat6 非屏蔽铜缆,要求具有内部十字骨架隔离结构,以保证安装前后的一致性能。护套都为 LSZH 低烟无卤阻燃材料。

光纤信息点水平线缆采用 OS2 单模万兆 4 芯光缆,护套为 LSZH 低烟无卤阻燃材料。

(3)垂直主干子系统:

垂直数据传输部分采用 12、24 芯单模万兆光纤,语音传输部分采用 50 对语音大对数线缆;直接从机房敷设至各层楼层弱电间。护套都为 LSZH 低烟无卤阻燃材料

(4)管理子系统:

管理子系统由交连、互连配线架组成。

语音主干铜缆采用 110 配线架进行端接,然后通过 1 对 RJ45-110 跳线从水平链路数据配线架跳接到主干链路语音配线架。

水平铜缆采用 24 口模块式配线架进行端接,配线架自带防尘盖,可单独安装或拆卸每一个 RJ45 模块。数据跳线均采用 Cat6 非屏蔽 RJ45-RJ45 原装注塑 24AWG 跳线,满足高速数据信号的传输。

光纤采用 24 口光纤配线架进行端接,可单独安装或拆卸每一个双工 LC 耦合器,光纤跳线采用 OS2 单模双芯光纤跳线 LC-LC,尾纤采用 OS2 单模双芯 LC 尾纤 1 米,节省空间。

(5)电力线缆、控制线缆和智能化线缆敷设应符合下列规定:

  1. 不同电压等级的电力线缆不应共用同一导管或电缆桥架布线;
  2. 电力线缆和智能化线缆不应共用同一导管或电缆桥架布线;
  3. 在有可燃物闷顶和吊顶内敷设电力线缆时,应采用不燃材料的导管或电缆槽盒保护。

(6)导管和电缆槽盒内配电电线的总截面面积不应超过导管或电缆槽盒内截面面积的 40%;电缆槽盒内控制线缆的总截面面积不应超过电缆槽盒内截面面积的 50%。

(7)室内干燥场所的线缆采用导管布线时,应符合下列规定:采用金属导管布线时,其壁厚不应小于 1.5mm;采用塑料导管暗敷布线时,应选用不低于中型的导管。

(8)室内潮湿场所的线缆明敷时,应符合下列规定:

  1. 应采用防潮防腐材料制造的导管或电缆桥架;
  2. 当采取金属导管或电缆桥架时,应采取防潮防腐措施且金属导管壁厚不应小于 2.0mm;

余下说明还有三页,略!手工发表分享不动了,需要下载附件的随喜捐赠分担一下流量费吧,谢谢!

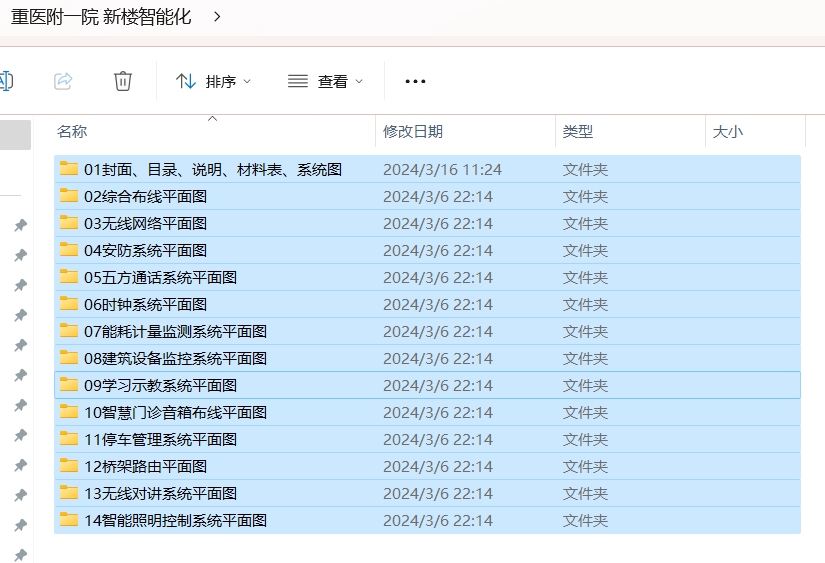

三甲医院弱电智能化系统设计说明书&图纸下载(智慧医院)
