无纸化会议室的布线不应只交给弱电专业在装修后收口。桌面终端、升降器、话筒、显示、会议服务器和机柜设备，分别落在会议桌、地面管路、设备间与实际会务流程中。协调不清时，常见结果不是设备装不上，而是控制线、音频线和网络线混在一起，故障发生后无法判断哪一条线承担什么职责。
以下清单可作为会议室深化、施工与交付前的协调表。无纸化平台的业务功能与会议资料流转，可结合智能无纸化系统功能说明进一步核对；具体端子、线缆型号、单台主机带载能力和级联方式，仍以最终设备资料和深化图为准。
1. 会议室协调表：位置、责任与线缆类型同步确认
| 协调位置 | 主要对象 | 需要明确的线路或接口边界 | 重点责任 |
|---|---|---|---|
| 会议桌面 | 升降显示终端、话筒、桌面接口、供电模块 | 座位编号、终端网络、升降控制、音频和供电的去向 | 家具深化与弱电共同确认开孔、桌体线槽和检修方式 |
| 地面管路与地插 | 从机柜通往会议桌的线缆 | 地插、线槽、地面管路、桌体线槽之间的连续路径 | 装饰、家具与弱电在封板前确认位置和检修口 |
| 机柜与设备间 | 服务器、交换机、音频会议主机、功放和端子排 | 终端网络、控制、音频、显示相关设备的端口和标签 | 弱电完成端口、线缆和配置资料对应 |
| 实际会议使用 | 会务人员、参会终端、音频与远端会议 | 创建会议、资料下发、终端控制、发言和会后清理流程 | 使用方确认账号、权限和操作边界 |

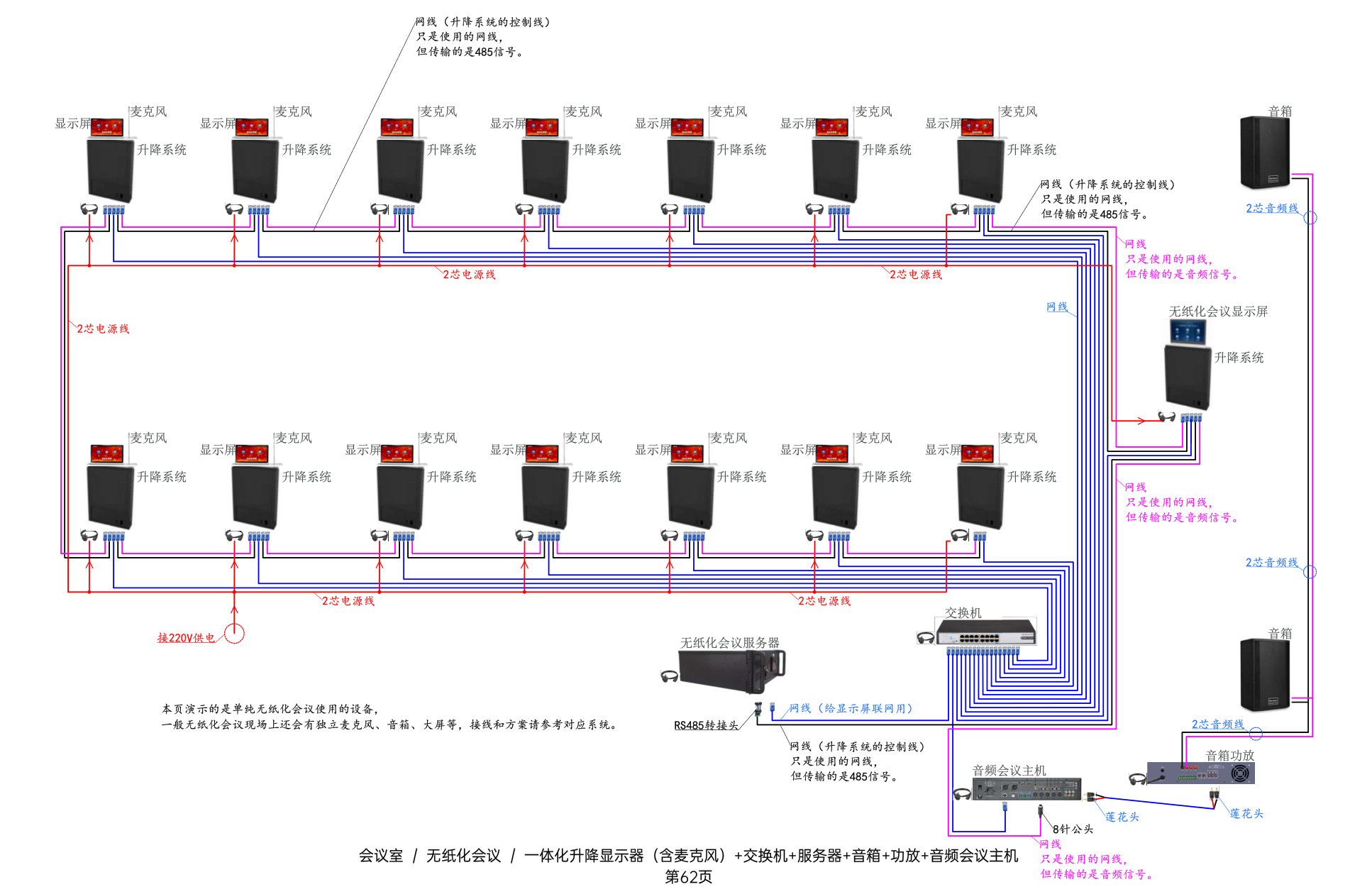

图中可用于理解终端、服务器、音频会议主机与其他模块的关系。部分线路虽使用网线外形或八芯线缆，却不一定传输普通以太网数据。施工时应在线缆两端、桥架和端子排做清楚标识，不能将控制线随意插到交换机端口，也不能把音频线当网络跳线使用。
2. 会议桌：先把每个座位画成可检修的编号单元
升降显示器、麦克风、桌面接口和供电模块集中在会议桌。深化时，每个座位应对应终端编号、网络口、控制线、音频线和供电路径；还要确认会议桌分段后的线缆连接方式、地插与检修口位置，以及更换桌面设备时是否需要拆除整张桌子。
终端通常需要联网以接入会议服务器、文件管理和终端控制。升降器可能使用 RS485 或厂商专用控制信号；会议话筒可能接入专用音频会议主机；显示画面还可能经过 HDMI、DP 或网络视频链路传输。这些线路可以在同一张桌内汇集，但不能因都通往设备间就失去类型和去向标识。
3. 地面管路：决定后期能否维护，而不是只解决“线能过去”
从机柜到会议桌的线缆，需要经过地插、线槽、地面管路或桌体线槽。装饰、家具和弱电应在隐蔽前统一定位，确认管路路径、转弯位置、出线点和检修口。后期在桌下临时走线，会同时影响外观、清洁与故障处理。
地面部分的交接不应只写“预埋完成”，而应能回答：这一路从哪个机柜端口到哪个座位编号；其传输的是网络、控制、音频还是显示信号；桌体移动或分段安装后如何复位。资料能回答这些问题，设备更换和装修调整才不必从头找线。
4. 机柜与会议使用：把系统联调变成一张可执行的会务单
无纸化终端负责显示和互动，但会议室的扩声、拾音、录音和远端音频回传通常仍要由独立的音频会议主机、功放、音箱和话筒系统承担。联调时应明确本地发言如何进入远端会议、远端声音从哪里播放、发言模式与混音如何组织，以及无线话筒和桌面话筒是否同时使用。否则很容易出现能看到对方却听不到声音，或出现啸叫的情况。
服务器承担会议资料、议程、终端管理和权限等功能。机柜侧应记录终端数量、交换机端口、地址规划、VLAN 边界和管理访问方式；使用侧应确认谁能创建会议、上传资料、管理终端和导出记录，是否需要接入既有网络或账号体系。会议系统总体设计、扩声与视频会议配合，可结合音视频会议系统设计理念、原则和参考依据一并梳理。
| 会务步骤 | 桌面与设备动作 | 应记录的验收结果 |
|---|---|---|
| 会前创建 | 创建会议、终端签到、资料下发 | 终端、会议资料与权限是否对应 |
| 会议进行 | 议程切换、投票或批注、终端升降、话筒发言、音频播放、视频会议接入 | 显示、控制、音频与网络是否按职责协同 |
| 异常模拟 | 服务器重启、单终端掉线、网络中断、断电恢复 | 恢复后的终端与会务状态是否符合确认策略 |
| 会后处理 | 资料清理与记录管理 | 管理账号和操作流程是否可交接 |
交付资料至少包括终端编号与座位图、网络与控制端口表、服务器与终端配置备份、管理员账号、操作说明和维保联系人。桌面、地面、机柜和会务使用四个位置都能各自找到责任与线缆边界，系统才具备持续使用和维护条件。
