  1. 1. 综合安防集成系统应用架构
  2. 2. 综合安防集成系统拓扑图

综合安防管理平台业务组件主要包括:视频监控、门禁管理、停车场出入口、寻车诱导、充电泊位管理、入侵报警、园区卡口、园区车辆滞留预警、行车监控、考勤管理、梯控、可视对讲、智能锁管理、访客管理、巡更、封闭区域人车管控、高空抛物溯源、智能监控、图上监控、动环监控、紧急报警、电视墙、网络管理、安保区域管理、安保用户管理、安保基础数据、安保区域管理、算法仓库等,各组件间可以方便的根据自身功能需要相互调用,功能复用的同时也完善了自身的能力。

1. 综合安防集成系统应用架构

结合智慧安防的实际需求,满足各类安防场景的应用整合多个异构子系统,同时以网络通讯及数字化技术为基础,为多个“信息孤岛”提供协同合作的统一平台,建立一套高集成、高智能化的管理机制,满足统一的配置管理、数据共享、功能联动和业务优化等系统需求,形成具有特色的场景化应用。

鉴于系统接入的复杂性与多样性,在该系统架构规划设计时,采用全网络的架构,各个子系统最终通过网络连接到中心,通过综合安防管理平台进行统一集成与管理,同时能够面向各类安防场景。应用架构概图如下所示:

园区/商业/住宅综合安防集成系统总体设计 & 架构(海康威视)

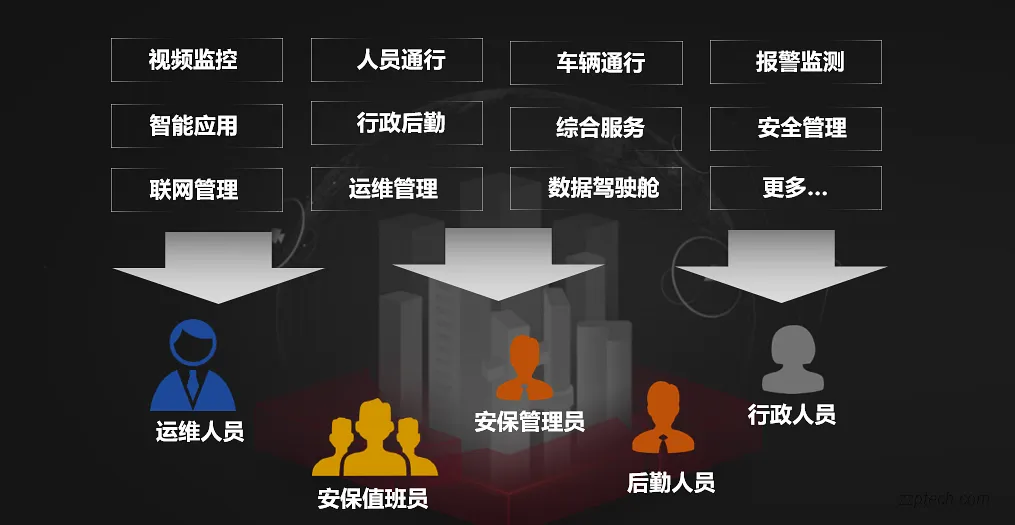

应用架构图

2. 综合安防集成系统拓扑图

综合安防系统由系统前端、传输网络、中心系统这三个相互衔接、缺一不可的部分组成,依托管理平台对众多安防子系统的统一管理和控制,实现统一数据库、统一管理界面、统一授权、统一权限、统一安防管理业务流程等,同时考虑将各安防系统资源作为信息化基础数据,满足各场景业务需求,辅助业务流程优化。

园区/商业/住宅综合安防集成系统总体设计 & 架构(海康威视)

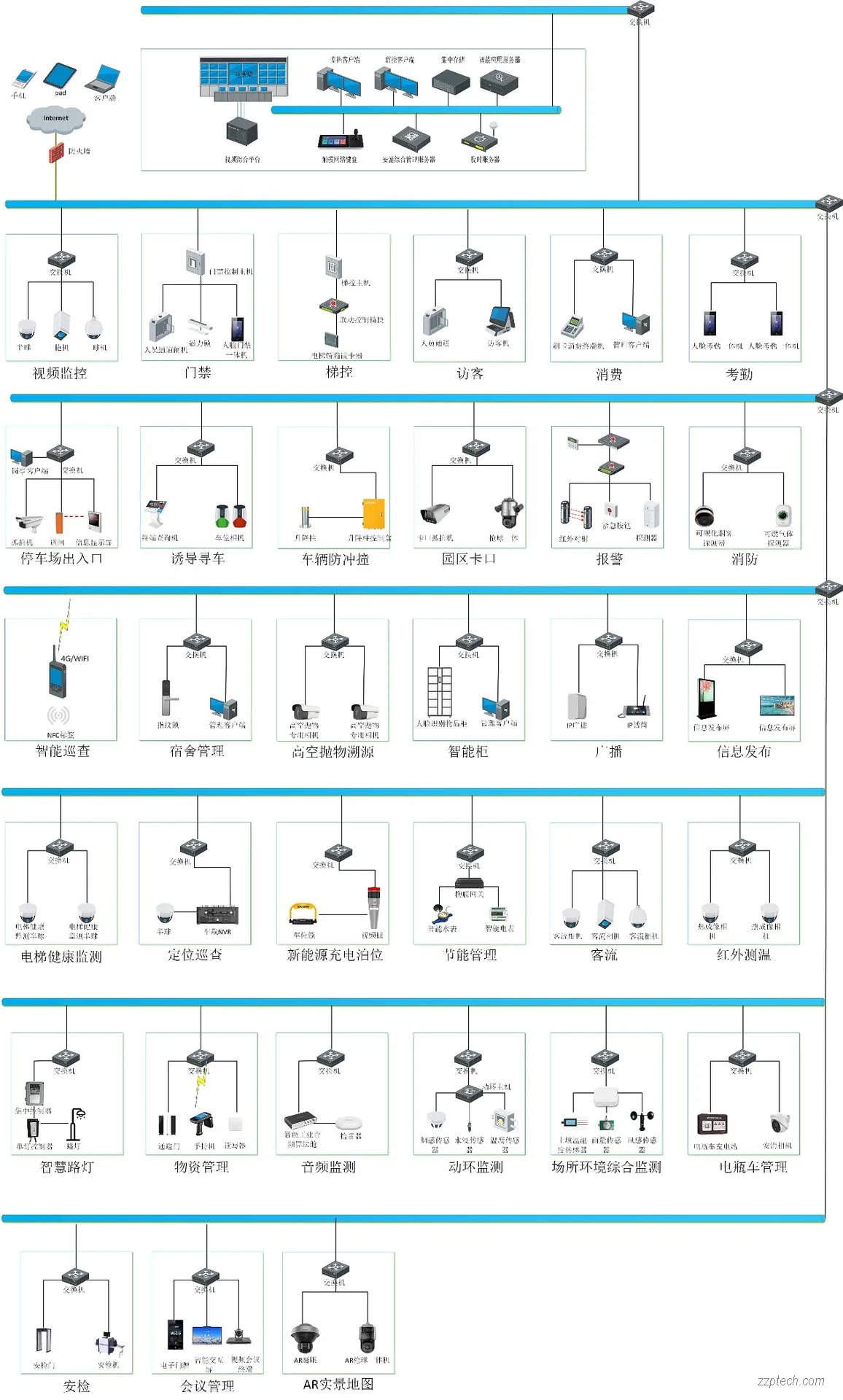

综合安防系统拓扑示意图

2.1 系统前端

系统前端对站内的各类安防系统等进行了整合,主要负责对应用场景内部及周边的视音频、报警等信息进行采集、编解码、存储及上墙显示,并通过平台预置的规则进行自动化联动。

2.2 传输网络

综合安防系统承载的网络因不同行业、不同业务和不同用户而异,可根据实际情况建设,建议采用内部高速局域网的方式构建,充分利用局域网数据传输的优势,实现各系统之间的信流的快速交换。前端系统的视音频、环境量、报警信息可上传至平台,分别供安防管理部门、各级用户调用查看。

2.3 中心系统

中心系统可管理应用场景内部的所有设备,接收由各区域上报的信息,满足各级用户对监控视频、报警信息查看等需求,主要包括综合安防管理平台、管理客户端等。


2025 最新版综合安防集成系统解决方案内容庞大,涵盖了多个子系统,以下是原文档目录,具体内容请点开超链接。为了方便网页阅读,本站在分享时会更改部分序号和内容标题。

海康威视综合安防集成系统解决方案完整版(2025.06/490P/183MB).docx

第 一 章 方案概述 1
1.1 方案背景 1
1.2 需求分析 2
1.3 建设目标 3

第 二 章 总体思路 5
2.1 设计思路 5
2.2 设计原则 6
2.3 设计依据 9

第 三 章 系统总体设计 11
3.1 应用架构 11
3.2 系统拓扑 11

第 四 章 系统详细设计 14
4.1 视频级联视频监控配置实时预览功能录像回放功能视频监控电视墙海康视频监控优势
4.1.1 视频监控子系统监控前端设计园区周界及外围部署可见光周界防范园区主出入口等地部署园区公共区域监控布置建筑室内区域监控部署
4.2 人员通行 51
4.2.1 门禁管理子系统:门禁系统功能门禁系统架构和组成门禁系统部署方案
4.2.2 可视对讲子系统可视对讲系统的部署方案可视对讲系统详细设计
4.2.3 梯控管理子系统详细设计梯控系统的部署方案
4.2.4 访客管理子系统详细方案访客预约系统功能和工作流程
4.2.5 静电检测子系统 83
4.2.6 智能锁管理子系统 87
4.3 车辆通行 91
4.3.1 停车场子系统功能停车场系统部署方案停车场系统详细设计
4.3.2 寻车诱导子系统详细设计诱导寻车系统功能介绍 107
4.3.3 园区卡口子系统 118
4.3.4 新能源充电泊位管理子系统 129
4.3.5 车辆违规管控子系统 135
4.3.6 车辆防冲撞子系统 137
4.3.7 车底检测子系统 142
4.3.8 人车核验管理子系统 144
4.4 报警监测 148
4.4.1 智能报警子系统紧急报警设备报警系统业务流程常见报警系统安装方式综合安防报警平台功能简介 & 系统优势 148
4.4.2 机房环境监测子系统动环监控系统部署海康动环系统功能 166
4.4.3 场所环境综合监测子系统 180
4.4.4 事件中心子系统 188
4.5 智能应用 194
4.5.1 智能监控子系统 194
4.5.2 封闭区域人车管控子系统 206
4.5.3 高空抛物溯源子系统 212
4.5.4 电瓶车秩序管理子系统 217
4.5.5 电梯健康监测子系统 222
4.5.6 客流管理子系统 227
4.6 综合服务 239
4.6.1 智能巡查子系统 239
4.6.2 定位巡查子系统 248
4.7 行政后勤 260
4.7.1 考勤管理子系统 260
4.7.2 智能柜管理子系统 264
4.7.3 自助制卡子系统 267
4.7.4 物资管理子系统 271
4.7.5 会议管理子系统 278
4.7.6 食堂消费子系统方案设计食堂消费功能说明 284
4.7.7 宿舍管理子系统 303
4.7.8 信息发布子系统 316
4.8 安全管理 324
4.8.1 消防管理子系统 324
4.8.2 安检管理子系统 330
4.8.3 智慧广播子系统 346
4.9 能效监测 354
4.9.1 节能管理子系统 354
4.9.2 智慧路灯子系统 356
4.10 联网管理 359
4.10.1 多园区联网管理子系统 359
4.11 数据驾驶舱 362
4.11.1 数据可视化看板 362
4.11.2 3D 数字指挥舱 367
4.11.3 AR 数字指挥舱 369
4.11.4 VR 数字指挥舱 370
4.12 运维管理 372
4.12.1 设备网络管理子系统、视频监控运维管理 372
4.12.2 网络拓扑监控子系统 402
4.12.3 运管中心 415

第 五 章 传输网络设计 420
5.1 设计思路与要求 420
5.1.1 设计思路 420
5.1.2 设计要求 420
5.2 网络规划设计 421
5.2.1 网络结构设计 421
5.2.2 VLAN 规划 422
5.2.3 网络 IP 地址规划 423
5.2.4 路由总体规划 424
5.2.5 网络传输带宽要求 425
5.3 网络可靠性设计 425
5.4 网络安全性设计 426
5.5 网络管理规划 426
5.6 网络安全建议 427

第 六 章 监控中心设计 429
6.1 监控中心系统组成 429
6.2 服务器管理系统 429
6.2.1 管理服务器 429
6.2.2 流媒体服务器 430
6.2.3 级联服务器 430
6.2.4 校时服务器 430
6.2.5 结构化分析服务器 430
6.3 云存储系统 432
6.3.1 云存储概述 432
6.3.2 云存储系统架构 433
6.3.3 系统功能 434
6.3.4 系统优势 437
6.3.5 系统容量计算 438
6.4 视频综合平台设计 439
6.4.1 视频综合平台功能 440
6.4.2 主要功能效果展示 440
6.4.3 信息发布屏 440
6.4.4 会议平板 441
6.5 智能大屏管理系统 441
6.5.1 系统架构 442
6.5.2 系统配置功能 442
6.5.3 特色功能 443
6.5.4 系统部署 444

第 七 章 平台软件介绍 446
7.1 平台架构 446
7.1.1 业务架构 446
7.1.2 逻辑架构 447
7.1.3 数据架构 448
7.2 平台关键技术 448
7.3 平台软件功能 451
7.4 平台软件特色 452
7.5 平台软件环境 454
7.5.1 硬件环境 454
7.5.2 软件环境 455
7.6 平台安全设计 455
7.6.1 存储安全 455
7.6.2 应用安全 456
7.6.3 网络安全 457
7.7 平台优势 458
7.7.1 全面的系统集成 458
7.7.2 丰富的联动策略 458
7.7.3 灵活的服务架构 459
7.7.4 多层次的可靠性保障 459
7.7.5 强大的扩展性支持 460
7.7.6 优良的系统兼容性 460
7.7.7 全方位的安全管理 460
7.7.8 便捷的操作体验 461
7.7.9 精细的权限设定 461
7.7.10 高效的系统运维 461

第 八 章 方案优势 462
8.1 全场景业务覆盖 462
8.2 灵活园区人车管控 462
8.3 丰富的运营指挥手段 462
8.4 智能化运维管理 463

第 九 章 项目案例 464
