在电子元器件制造企业、能源化工企业或纺织企业,由于制造产品或环境(可燃气体、粉尘等)因素影响,若员工携带静电进行生产作业,静电放电 (ESD)易引起电子元器件的损坏或引起安全事故。通过管理人员现场管理耗时长,易影响员工通行速度从而影响生产进度。

ESD 静电检测子系统能够对受控区域人员出入进行有效管控,所有人员进出可结合门禁权限及静电检测策略做双重校验,测试结果更全面,进出流程也更简单。此外,平台侧可详细记录进出事件及检测结果明细,有效进行事后事件追溯。

1. 静电检测详细设计

ESD 静电检测子系统由 ESD 人员通道闸机、明眸人像识别终端、工作站、发卡器以及腕带(如需手部检测可自行准备)等组成,系统架构示意图如下:

什么是静电检测子系统?静电检测系统设计方案 & 功能提要

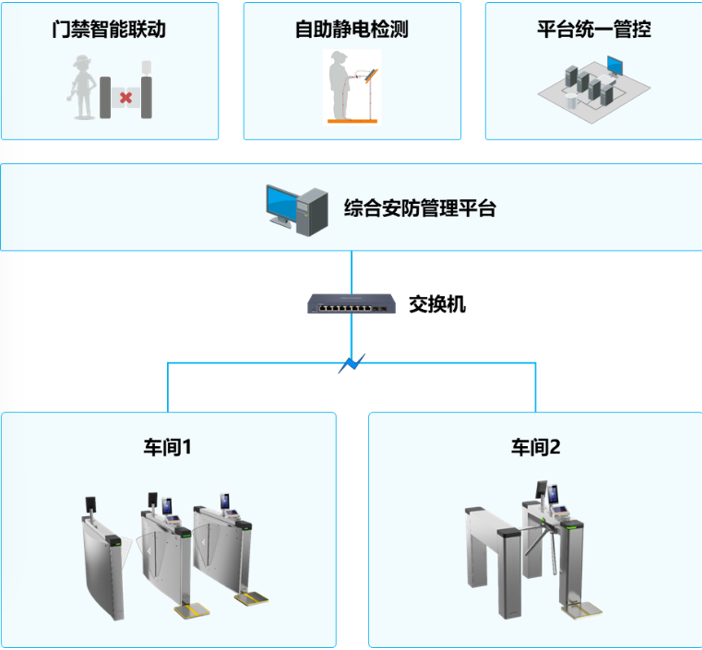

ESD 静电检测系统架构示意图

1.1 静电检测系统前端设计

1)ESD 人员通道闸机

ESD 人员通道闸机阻拦体受控制系统驱动,人员身份配合读卡器/人像识别设备进行权限核验,验证通过后再进行静电检测,根据平台配置的静电检测规则进行校验,双重校验通过后阻拦体自动打开,延时后闭合。闸机可辅以摄像头、身份证读卡器、CPU 卡读卡器、二维码读卡器、等配件,认证方式和逻辑灵活多样。人员通道闸机配置人像识别组件,人员通道闸机可在 3 款中任选一款:DS-K3Y501S-M/ESD、DS-K3Y501S-R/ESD、DS-K3G501S-R/ESD。

2)人像识别组件

对于需要 1:N 比对验证的场所,人员通道闸机可以配置人像识别组件,能够确保实人通行,即时比对通过。1:N 比对设备抓拍人脸照片,进行人实时比对,比对通过后予以放行。

1.2 静电检测系统传输网络

传输网络是系统能够稳定运行的关键环节之一,在静电检测子系统组网设计原则如下:

  • 静电检测闸机通过 TCP/IP 或 WIFI(可定制 4G/3G/GPRS)接入管理中心。
  • 人像识别组件通过多芯信号线接入:输出门锁开关控制信号与报警联动信号等。

1.3 静电检测系统管理中心

工作站主要用于对于人员基础信息录入,认证介质(人脸、卡片)信息采集及权限下发,支持静电检测策略的配置。同时,工作站对出入口进出事件进行记录,供出入口控制管理人员进行数据查询和管理。

2. 静电检测系统部署

ESD 静电检测人员通道点位部署主要结合现场的实际应用需求,对受控区域的人员进出权限进行管控。通过工作站对静电检测人员通道进行添加配置,设置静电检测策略,同时根据人员类别进行权限下发及相关检测策略关联。在进行现场部署时应遵循以下原则:

  1. 受控区域确认:确认静电检测通道的点位设计,主要是关键区域需要人员做去静电处理场景。
  2. 安装点位确认:考虑受控区域所有进出通道,对可能进入受控区域的出入口设置相关检测通道。
  3. 门禁放行策略:结合区域、设备、人员进行放行策略的配置,包括认证介质下发、权限配置、检测策略配置等等。

3. 静电检测系统功能

静电检测子系统集成设备关联、策略配置、门禁参数配置、检测记录查询等功能,通过这些功能配置可以保证作业人员在进入静电管控区域已确实做好人员静电接地放电的准备。

3.1 静电检测设备管理

  • 支持按照设备名称、车间名称、esd 使能状态以及设备策略,查询 esd 设备信息。
  • 支持自动获取 esd 设备的车间名称、显示屏 ip、esd 使能状态、设备策略、阻值范围、超时时间以及语音提示是否开启的设备参数信息;
  • 支持配置 esd 设备的车间名称、显示屏 ip、esd 使能状态、设备策略、阻值范围、超时时间以及语音提示是否开启的设备参数信息;
  • 支持 esd 设备的 esd 使能状态、设备策略、阻值范围、超时时间以及语音提示是否开启的复制。
什么是静电检测子系统?静电检测系统设计方案 & 功能提要

3.2 检测策略配置

  • 支持策略批量配置;
  • 支持针对单个人配置对应策略;
  • 支持策略的批量导入功能;

3.3 检测策略下发

  • 策略配置成功后,支持自动下发;
  • 支持选择设备,对失败的策略重新进行下发;
  • 支持针对已下发的策略,重新再下发;

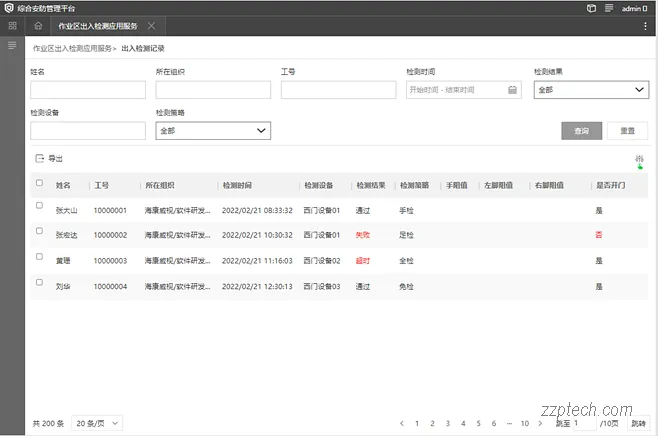

3.4 检测结果查询

  • 支持按照姓名、所属组织、工号、检测时间、检测结果、检测设备以及检测策略,查询对应的历史检测结果信息;
  • 支持检测结果实时接收功能;

3.5 检测结果导出

持按照姓名、所属组织、工号、检测时间、检测结果、检测设备以及检测策略,查询对应的历史检测结果信息,并导出。
