小区周界脉冲电子围栏报警系统技术方案：构筑安全防护新防线

近些年，随着社会经济格局的变化，城市的建设日益现代化，人口流动日益趋向经济发达的地区，同时也给这些地区带来了一些不安定因素。在对各类罪案的调查中发现，偷盗最为猖獗，其中，又以入室盗窃的事件占了很高的比重。一些高档的住宅区、生产工厂、办公区域、学校等设施健全的封闭场所成为偷盗者垂涎、光顾的首要目标。这些场所虽都配备了安保队伍，但人力防范毕竟控制面不全，难免存在防范盲区，稍有疏忽极易被行窃者钻漏洞，以致财物甚至人员受损，同时也造成不良的社会影响，有悖社会和谐大环境。在这样的前提条件下，相关的一些先进技防措施是引入了技术安全防范概念的必然产物，周界防范系统就是其中一个基本系统。

周界防范系统防患于未然，用来实现较周密的外围全方位管理。周界防范系统分工作区安防状态的预警，结合外围监控系统、内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。

1. 小区电子围栏报警系统项目概括

如今人们的生活水平不断提高，城市各类小区建设迅速发展，大家对于住宅小区的安全要求也越来越高。一个小区内的治安秩序如何,直接影响到该区居民的生活安宁和生命财产的安全,因此安全防范是物业管理的重中之重。

XXX 城市花园小区，总占地面积 68999.5 平方米，其中城市花园及半地下市（商场）约占地 24800 平方米，小区围墙周长约 1200 米，共建各类建筑 18 栋，其中高层 3 栋，低层 15 栋。住宅建筑面积 44165.7 平方米，办公建筑面积 17450 平方米，门市建筑面积 2000 平方米，是集休闲、购物、住宅于一体的现代化综合性智能住宅小区。

XXX 城市花园小区主要是为本小区住户提供安全、舒适的居住环境。小区绿化较好，围墙周界曲折不规则；人流、物流出入频繁；这些情况恰好被犯罪分子利用，潜入小区伺机作案，直接影响到小区广大住户的人身安全和财产安全，也增大了小区保卫部门的工作量；故此，建立数字监控、报警、通讯相结合的安全防范系统是行之有效的保卫手段。

脉冲电子围栏报警系统作为现代化管理有力的辅助手段，采取主动防御，能有效监测小区周界。当有人非法入侵时，它能将现场的报警信号传送至主控制中心及分控室，并联动监控中心弹出现场画面。值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，全方位地保障住小区周界安全。

2. 周界脉冲电子围栏报警系统介绍

2.1 脉冲电子围栏功能介绍

脉冲电子围栏系统（以下简称围栏系统）主要由前端围栏及围栏主机、通讯系统(或布线系统）、后端控制系统等三个子系统组成。

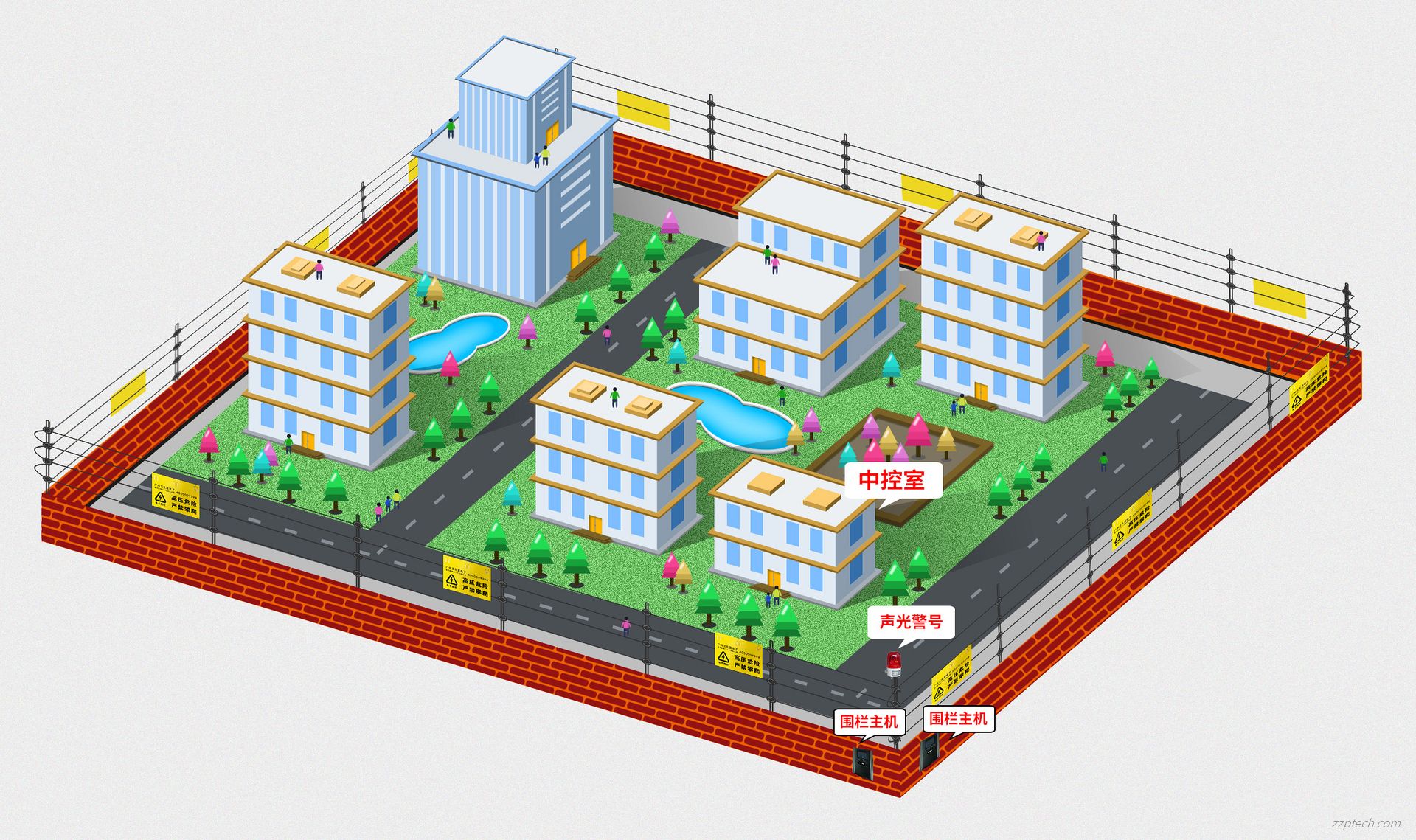

电子围栏常规分为四线制和六线制（也可定制八线、十线、十二线制）。XXX 城市花园小区采用的是四线制电子围栏报警系统，围栏总高度约 80cm。整个周界长度为 1200 米，依照国标设计每 100 米设置一个防区，共划分为 12 个防区，现场使用 6 台双防区围栏主机进行管理，每台围栏主机分别管理 2 个防区。电子围栏沿着原有围墙（砖墙）安装，围栏主机也安装在前端，当有人员非法翻越小区围墙，或有人员非法闯入时，一旦触碰到围墙上有形的金属围网，就会被上面的脉冲高压脉冲击退。

若有人破坏或强行入侵，围栏主机探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、接地或断路时，会立即发出报警信号，通过 485 信号传输设备（光端机）将报警信息传至后端管理中心。

管理中心的保安人员通过控制键盘和 LED 灯电子屏，可以迅速确定非法翻越的具体防区位置；同时通过视频联动，使相应的摄像机图像画面在监视器上弹出，使管理中心的保安人员能观察到现场情况，从而判断是否需要报警或安排安保力量支援。

电子围栏报警系统是一种以阻挡为主，报警为辅兼有威慑作用的智能化周界防盗报警产品，它改变了周界防范中单纯的事后报警的传统模式，把入侵者阻挡在大门之外，让不法分子无机可乘。系统有以下优势：

• 使用范围：可以适应各种安装环境，不受地形环境限制，使用、维护方便；
• 防范严密：盲区较少，无死角，漏洞少，防止入侵者进入；
• 主动防御：企图翻越时给与电击，起到很好的主动防护效果；
• 误报率低：能有效的防止小动物、树枝、恶劣天气等造成的误报；
• 记录功能：所有操作、报警都会留下电子记录，在控制键盘和软件上就可以查询；
• 威慑功能：电子围栏金属网上悬挂高压电网和警示标志，给入侵者以极大的心理威慑作用，避免其实施犯罪；
• 报警功能：电子围栏系统既能直接报警，又能和其他监控防御系统联动，同时还可以拨号或短信报警。

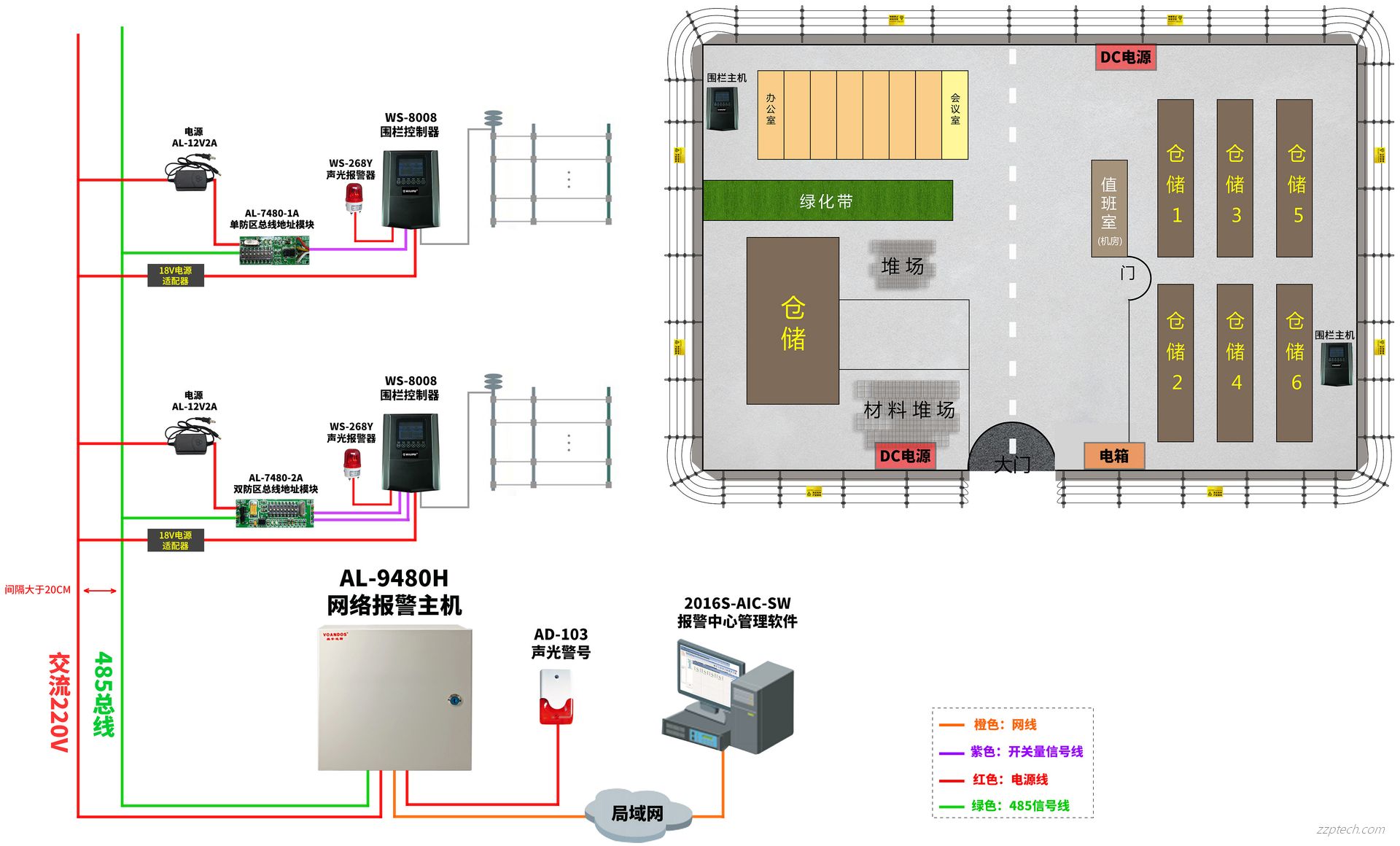

2.2 脉冲电子围栏系统架构

2.3 脉冲电子围栏主要设备

2.3.1 报警控制主机 AL-9480H

1. 报警主机采用 DC13.8V/2A 供电(出厂标配)，电压不可超过 16V；
2. 主机最大支持 8 个键盘（键盘通信距离超过 1000 米,3x1.0RVP 线材）；
3. 报警主机支持 16 个有线防区（双电阻模式，默认 8 个有线），另外还可通过 485 总线(或 IP 网络)最大可扩展至 600 个防区；
4. 主机最大可设置 8 个分区，每个分区可管理若干个防区，且可独立分区操作；
5. 主机自带网络接口（100M/10M 自适应，支持千兆网交换机）；
6. 主机带有 2 个可编程输出功能，全部是带电输出（12V/1A），直接驱动警号；
7. 报警主机带有双路 RS485 总线接口,支持 MODBUS 协议，还可转换成 M 总线；
8. 报警主机支持居家布防，外出布防及定时撤布防功能；
9. 主机有多级用户权限，并可对不同客户进行相关授权操作；
10. 主机通过自带网络端口上报 6 个接警中心，每个中心可选择想要接收的信息；
11. 主机支持 4G 通信，同时还支持有线电话上报接警中心（CID 格式）；
12. 产品支持有无线功能（探测器频率 433），支持遥控器撤布防。

2.3.2 报警中心管理软件 V1.0（型号：AL-2016S-AIC-SW）

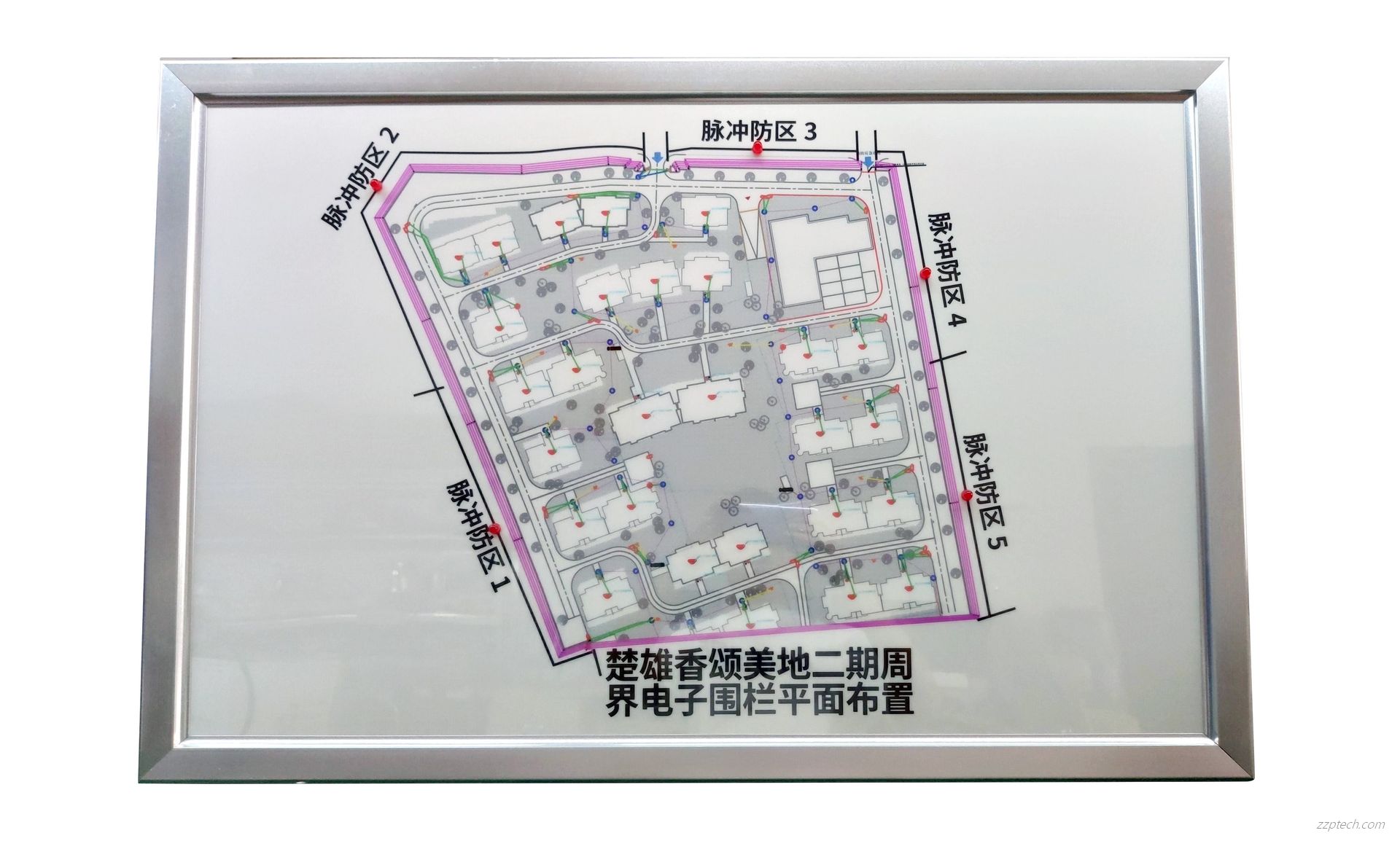

2.3.3 超薄灯箱型模拟电子屏 WS-DZP-A

WS-DZP-A 电子屏是超薄灯箱款式，铝合金边框，与总线和分线主机报警联动,用于需要大屏显示准确定位的报警控制中心,使报警显示更直观。

2.3.4 32 路围栏总线联动模块 WS-7416E

AL-7416E 多功能视频联动模块是具有 RS485 总线通讯功能的设备,报警主机可以按预定条件(报警触发等、控制它断开或闭合某一个或多个继电器、控制它点亮或熄灭某一个或多个指示灯），从而达到联动灯光、警号、模拟灯光屏等各种设备的联动控制。

2.3.5 智能型脉冲电子围栏主机（双防区四线制和六线制带 LCD 显示）

该系统配备 4.8 寸单色屏，支持双防区的 4 线制/6 线制显示，能够实时展示布防、撤防及各种报警状态。LCD 液晶屏可显示每根网线的运行电压，且采用差电压技术，确保每根线都有电击，相邻两线具有压差。输出电压范围为 5～10KV，低压为 700～1000V，支持高/低压输出脉冲的手动切换，并具备远程设备控制切换功能。

系统支持 RS485 总线控制，提供键盘、计算机、网络等多种远程集中管理方案。同时，系统还可输出 DC12V 警号，并具备开关量、485 接口、常开/常闭短路、断线和防拆报警功能。可选配 4AH 续航电池，在市电停电时保证系统持续工作 8 小时。

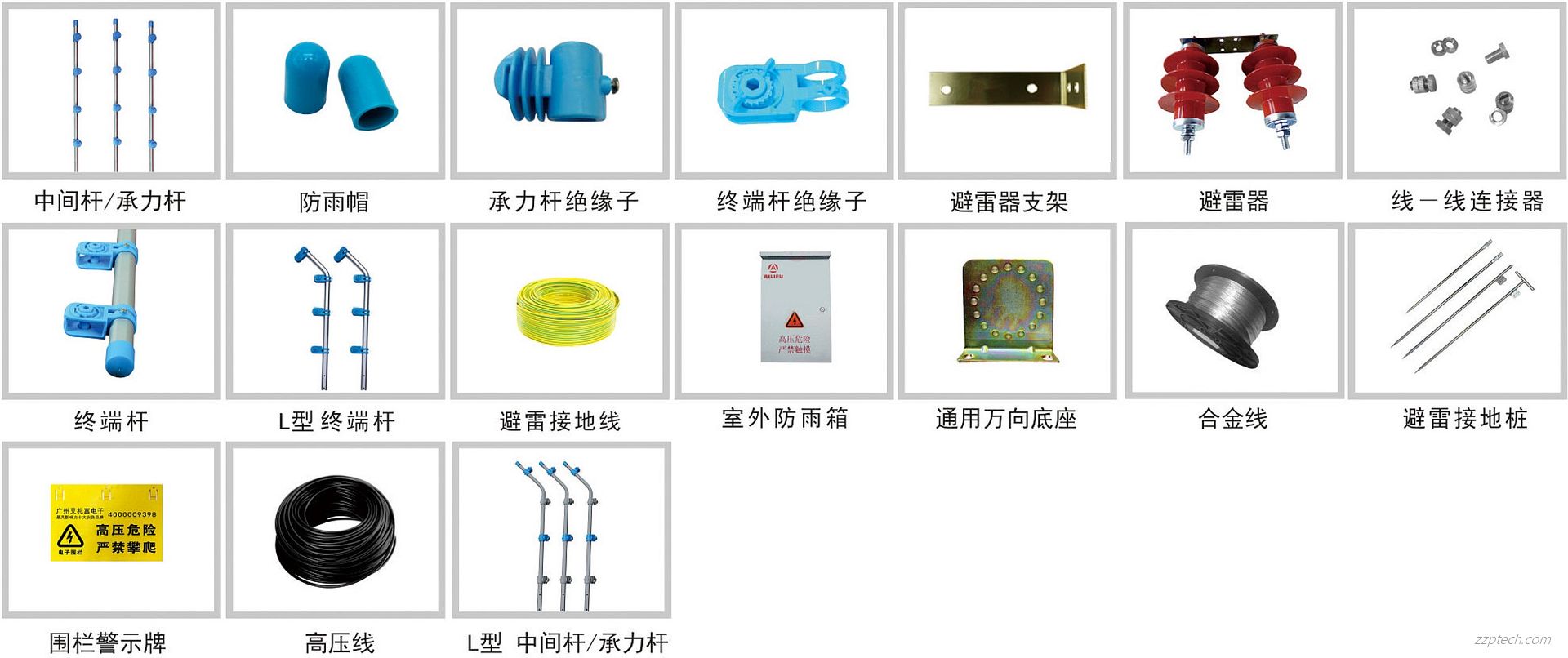

2.3.6 电子围栏报警系统周界配件组成（以 4 线为例）

电子围栏前端配件由终端杆、终端杆防雨帽、终端杆绝缘子、中间承力杆、中间承力杆防雨帽、中间承力杆绝缘子、铝合金中间杆、中间杆防雨帽、螺栓型中间杆绝缘子、防水箱、线-线连接器、围栏警示牌、声光报警器、避雷器、避雷器支架、合金线、高压绝缘导线、避雷接地桩、避雷接地线及万向底座等组成。

3. 高压脉冲电子围栏的设计与安装

电子围栏的设计根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为三级：

• 具有威慑性：整个周界设一个防区，安装在墙顶上的 4/6 线系统，具有阻挡报警和威慑作用。
• 中等安全级：每一防区长度不大于 300 米，大于 300 米的应分成多个防区。
• 高等安全级：每一防区长度定在 100 米以内，整个围栏分成多个防区。每个防区都具有各自独立的触发报警器，可指示报警所在防区，报警输出通常和 CCTV、射灯，音频驱离等其他安防系统联动。 在实际使用时，每一防区的长度应根据长度、地形和经济需要设定。

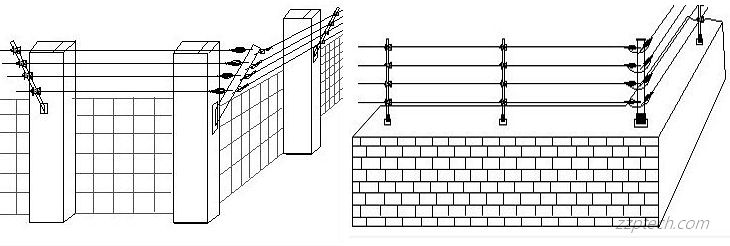

电子围栏的安装按其在现场的安装位置，分为独立式，附属式和墙顶式三种基本安装形式。

• 附属式电子围栏：附属安装在围墙上，附属式电子围栏主要用在有较高安全级要求而不占用外围土地的场合。对现有围墙有三点要求。一是围墙应有足够的牢度，能承受电子围栏的张力和压力。二是围墙的高度应不低于 2m。三是围墙的网孔必须小于 50mm，以免人手伸入，触及附属在墙内侧的电子围栏。
• 墙顶式电子围栏：这种中国较为普及，架设在现有围墙的顶部上方或侧方。可以垂直安装或倾斜一定的角度安装。电子围栏的高度为 0.8m 左右。
• 独立式电子围栏：直接架设在地面上，其高度约 2 米左右，一般安装 10-12 根线缆。考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装不低于 1.2m 的防护墙或围墙。其间的净空距离应不小于 1m。使独立式电子围栏正常工作部位处于一个公众通常难以接近的封闭区域内。
• 安装方式：居住小区一般建议倾斜或垂直安装，当围墙高于 2.5 米时可以采用水平安装。
• 如防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。

布线利用 PVC 管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：脉冲围栏报警输出信号线 RVVP2×1.0mm²平行护套线、脉冲围栏电源线 RVV2×1.5 mm²的护套线（作为 220V 电源线配上 18V 直流变压器就地给围栏主机设备供电，距离超过 1200m 需加大线经），信号线的铺设要依据后端的报警控制主机来决定，围栏键盘控制器采用总线布线(手拉手）的方式，2 芯屏蔽双绞线连接所有的脉冲围栏主机；如周界较长或布线不方便，信号传输部分则可以采用 485 光端机通过光纤直接进行传输。

4. XXX 城市花园小区系统配置参考清单

4.1 中心控制室

4.2 信号传输部分
