固定式车底扫描系统解决了固定出入口的安检需求，但在临时检查、大型活动安保、野外执勤等场景，需要的是能够快速部署、灵活转移的便携设备。华时移动式车底扫描系统正是为此而生——重量不到 30 公斤，单人即可携带和布设，1 秒内呈现车底全景图像。
本文姊妹篇：华时固定式车底扫描系统：产品介绍与技术参数，适合需要长期固定部署的安检场景。
1. 产品概述

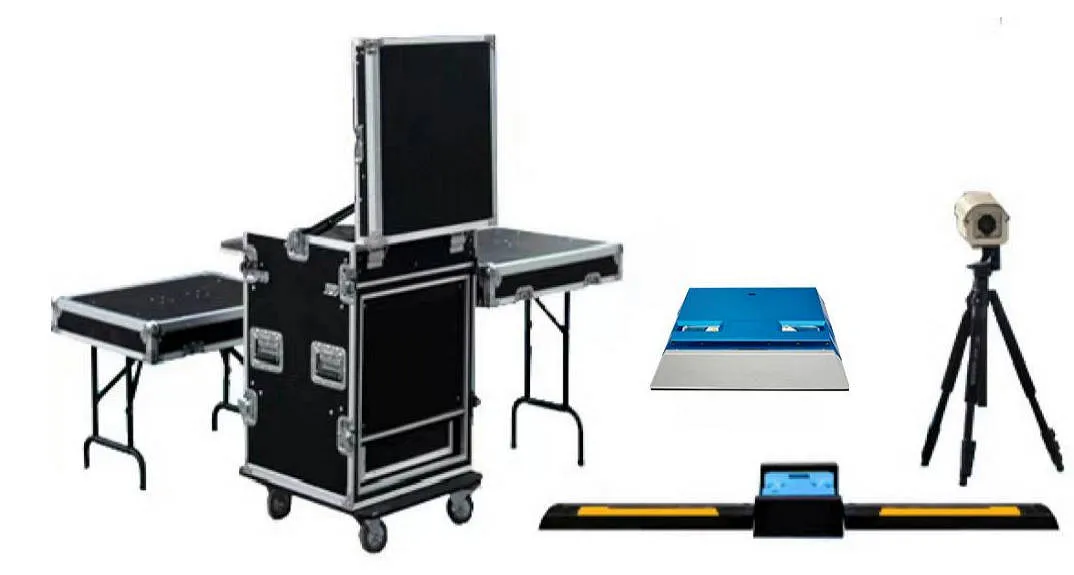

华时移动式车底扫描系统是山东华时数字技术有限公司研制的高度便携、操作简便的车底扫描设备，专门设计用于快速、高效地检查车辆底部。系统能够检测到人体不便到达的车底区域，便于及时发现车底可疑物品或异常情况。
与固定式系统不同，移动式车底扫描系统无需路面施工和预埋，可直接放置于检查车道地面使用。系统易于运输、快速部署，适合在各种临时场合下对不同高度的车辆底盘进行检测，大幅提高了车底安检的灵活性和覆盖面。
2. 核心技术
2.1 线阵 CCD 扫描技术
系统采用线阵 CCD 扫描技术，以动态方式完成车底图像采集。扫描速率最高达 18kHz，图像分辨率高达 19000×9000 像素，确保车底每一处细节清晰可辨。底盘成像实时显示，显示时间 ≤ 1 秒，检查效率极高。
2.2 红外自动感应触发
系统采用全自动红外感应触发方式，车辆驶过扫描仪时自动启动扫描，无需人工干预。线性扫描模式下，可稳定捕捉动态车辆底盘图像，最高适应 80km/h 车速。
2.3 车牌识别与数据管理
系统支持高分辨率车牌识别，自动关联车底图像与车牌信息。内置大容量存储（≥ 50 万幅图像），存储超过时自动循环覆盖，无需人工清理。底盘图像存储或载入时间 < 1 秒，检索快速。
2.4 宽视场全覆盖
车底图像采集组件视场角度 ≥ 180°，确保车底全面覆盖无死角。检测底盘高度 ≥ 80mm，宽度 ≤ 4500mm，覆盖绝大多数车辆类型。
3. 便携性与环境适应性
移动式车底扫描系统在设计上同时兼顾了便携性和环境适应能力：
- 轻便易携：整机重量 ≤ 28kg，外形尺寸 ≤ 450×400×78mm，单人即可搬运和部署
- IP68 防护：完全防尘防水，可在极端温度和水下环境长时间工作
- 超宽温范围：工作环境温度 -40℃ ~ +85℃，适应从严寒到高温的各种气候条件
- 承重能力强：≥ 5T 承重能力，可承受常规车辆碾压
- 有线传输：传输距离 150 米，便于在安检点远端设置操作终端
- 尺寸可定制：可根据实际需求定制外形尺寸
4. 技术参数
| 参数项 | 规格 |
|---|---|
| 成像方式 | 线阵 CCD 扫描技术，动态方式成像 |
| 扫描方式 | 线性扫描，全自动红外感应触发 |
| 底盘成像显示时间 | ≤ 1 秒（实时成像） |
| 图像分辨率 | 19000 × 9000 像素 |
| 检测车辆底盘高度 | ≥ 80mm |
| 检测车辆底盘宽度 | ≤ 4500mm |
| 最大扫描速率 | 18kHz |
| 检测车速 | 最高适应 80km/h |
| 视场角度 | ≥ 180° |
| 传输距离 | 150 米（有线传输） |
| 承重能力 | ≥ 5T |
| 图像存储能力 | ≥ 50 万幅，自动循环覆盖 |
| 存储/载入时间 | < 1 秒 |
| 外形尺寸（长×宽×高） | ≤ 450 × 400 × 78mm（可定制） |
| 整机重量 | ≤ 28kg |
| 防护等级 | IP68 |
| 工作环境温度 | -40℃ ~ +85℃ |
| 工作环境湿度 | 0~95%（不结露） |
5. 可检测物品类型
与固定式系统一致，移动式车底扫描系统可辅助安检人员识别以下类别的可疑物品：
- 爆炸物和炸弹：炸弹、自制爆炸装置（IED）、雷管、火工品、引线、电池等爆炸物品或其组件
- 武器和弹药：手枪、步枪、子弹、手榴弹等武器及其配件
- 非法走私品：毒品、珍贵野生动物制品、非法电子产品、烟草制品等
- 非法无线电装置：非法的无线电发射器、接收器及其他无线电通讯设备
- 非法移民：藏匿在车辆底盘下的人员
- 其他违禁品：管制刀具、火种、易燃易爆液体和固体等
6. 适用场景
移动式车底扫描系统的便携特点使其特别适合需要临时部署、快速撤收的安检场景：
- 大型活动安保：演唱会、体育赛事、展览会等临时安检点
- 临时检查站：公安临时设卡、路检
- 重要会议安保：峰会、论坛等短期高规格会议
- 野外/应急执勤：无固定设施的临时安检任务
- 机场货运临时通道：临时增加的货运安检通道
- 物流园区临时检查：对特定批次车辆进行抽检
- 边境巡逻检查：移动执勤点车辆检查
- 节假日高速公路检查站：临时增加的安检通道
7. 固定式与移动式选型建议
| 维度 | 固定式 | 移动式 |
|---|---|---|
| 部署方式 | 嵌入式安装，需路面施工 | 直接放置地面，即放即用 |
| 适用场景 | 长期固定安检点 | 临时/移动安检点 |
| 承重能力 | 50 吨 | ≥ 5 吨 |
| 整机重量 | 预埋安装 | ≤ 28kg |
| 成像时间 | ≤ 2 秒 | ≤ 1 秒 |
| 环境温度 | -25℃ ~ +70℃ | -40℃ ~ +85℃ |
| 传输距离 | ≤ 100 米 | 150 米 |
实际选型时，应根据安检点的性质（固定还是临时）、场地条件（能否施工）、车辆类型（重型货车还是小型车辆）等因素综合判断。
本文方案基于山东华时数字技术有限公司技术资料整理。
