在线抄表系统怎么搭？智慧水表选型与组网要点

1. 从上门抄表到在线抄表

传统抄表靠人工入户，一个月一次，成本高、效率低，还免不了三个麻烦：一是读数争议，抄表员看字轮，用户觉得"没用到那么多"，掰扯不清；二是数据不实时，一个月才看到一次用量，漏水管几天甚至几周都发现不了；三是欠费管理被动，不交费只能反复催，物业或水司没有抓手。

在线抄表要解决的就是这三件事：把"人去看表"变成"表自己把数报上来"，让管理部门坐在电脑前就能完成抄表、核算、收费和对账。实现这个目标需要三样东西：能远传的智慧水表、把表连起来的网络、以及处理数据的集抄平台。下面按这个顺序拆开讲。

2. 智慧水表的两种主流形态

按通讯方式分，目前工程上用得最多的是两类：一类是走总线、适合建筑内安装的光电直读远传水表，另一类是走无线、适合分散部署的 NB-IoT 无线远传水表。

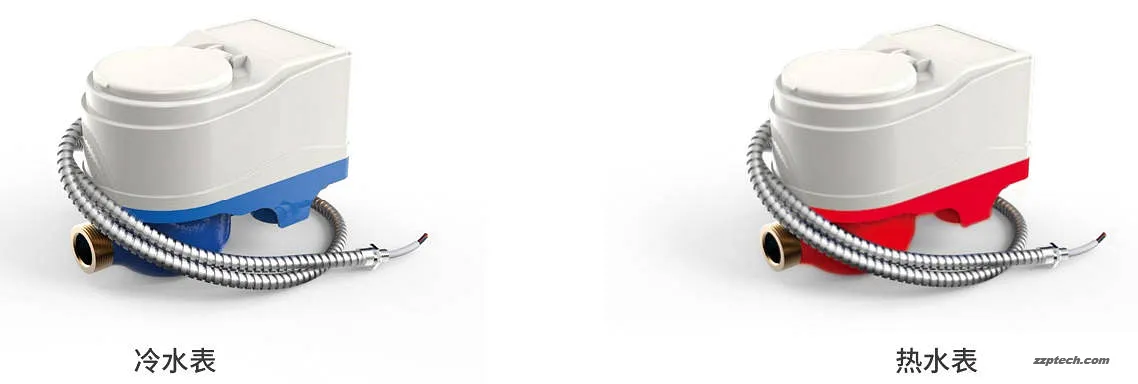

2.1 光电直读远传水表（M-BUS/RS485）

光电直读远传水表采用 M-BUS 或 RS485 总线通讯，通过总线把水表用量远程直读出来，主要用在大型公建、写字楼、酒店、商业综合体、住宅这类集中安装的场景。

它有四个特点值得注意：

1. 精准读数。 采用直接读取字轮数据的设计，没有累计读数误差，机械读数和电子读数保持完全一致。这一点很关键——抄表数据一旦和表盘对不上，就会出现纠纷，而直读方案从原理上消除了这个问题。
2. 超低功耗。 低功耗设计，只有通讯时才需要供电，平时不耗电。M-BUS 方式由总线供电，RS485 方式由 DC12V 总线供电，静态电流小于 1.2mA，抄表瞬间工作电流也不到 12mA，总线供电就能带起来，不需要每只表单独拉电源。
3. 通讯可靠。 采用先进的数据编码及校验方式，通讯可靠性高；通讯距离可达 400 米，对一栋楼内的水表井来说完全够用。
4. 远程控阀。 阀控型直读远传水表带有欠费关阀功能，管理端可以直接下发指令关阀，欠费催缴从"打电话催"变成"系统自动停水"，缴费后自动恢复。

另外还有一点对集成商很友好：每只表有唯一地址编码，接入管理系统后无需再做集成调试，装完就能用。

2.2 无线远传水表（NB-IoT）

NB-IoT 无线远传水表适合水司、水务集团这类覆盖面大、表位分散的场景。它的核心优势是免布线：NB-IoT 走运营商网络，不需要像总线方案那样拉线，安装维护费用省一大截。

这类表通常内置锂电池供电，电池寿命超过 6 年，基本做到"装上去就不用管"。结构上采用机电分离设计，计量部分不受磁场干扰，保证计量准确。NB-IoT 本身具有广覆盖、高可靠、高安全、低成本、低功耗的特点，在智能水表领域既能降低抄表成本，也支持水表管理的大数据化。

两种路线怎么选，简单说：楼内集中、有弱电管线条件，选光电直读总线表；点位分散、布线困难、覆盖范围广，选 NB-IoT 无线表。 大型项目往往两种混用，公建内部用总线表，外围或分散点位用无线表。

3. 光电直读远传水表的技术要点

以主流的光电直读远传水表为例，选型时重点看这几项参数：

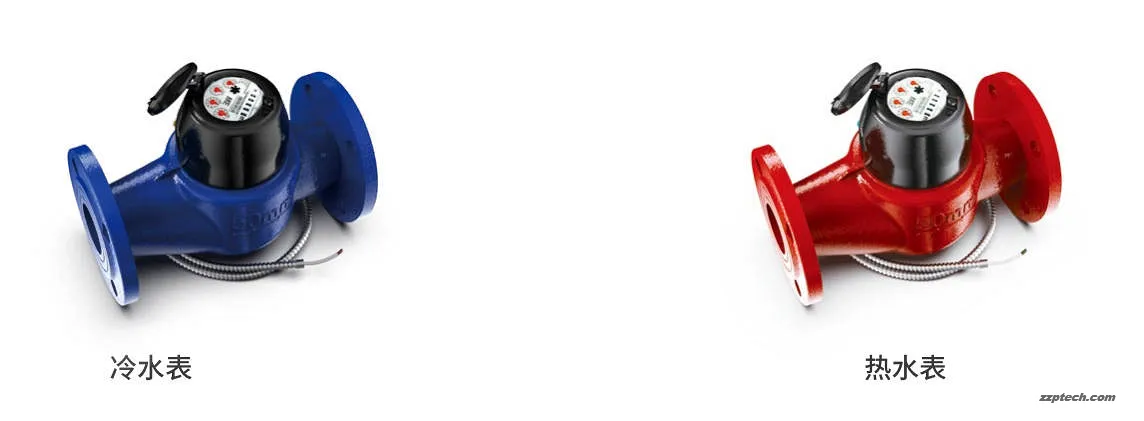

口径选择要对应流量范围：DN15～DN25 一般是户表，DN40 以上用于楼层主干或商业大用水点，DN50～DN200 是主管计量。流量参数主要看常用流量 Q3 和量程比 Q3/Q1（常见 R=100、R=80、R=63），小流量计量能力越强，夜间滴漏、小流量用水越测得准。

4. 在线抄表系统的组网与平台

4.1 系统组成

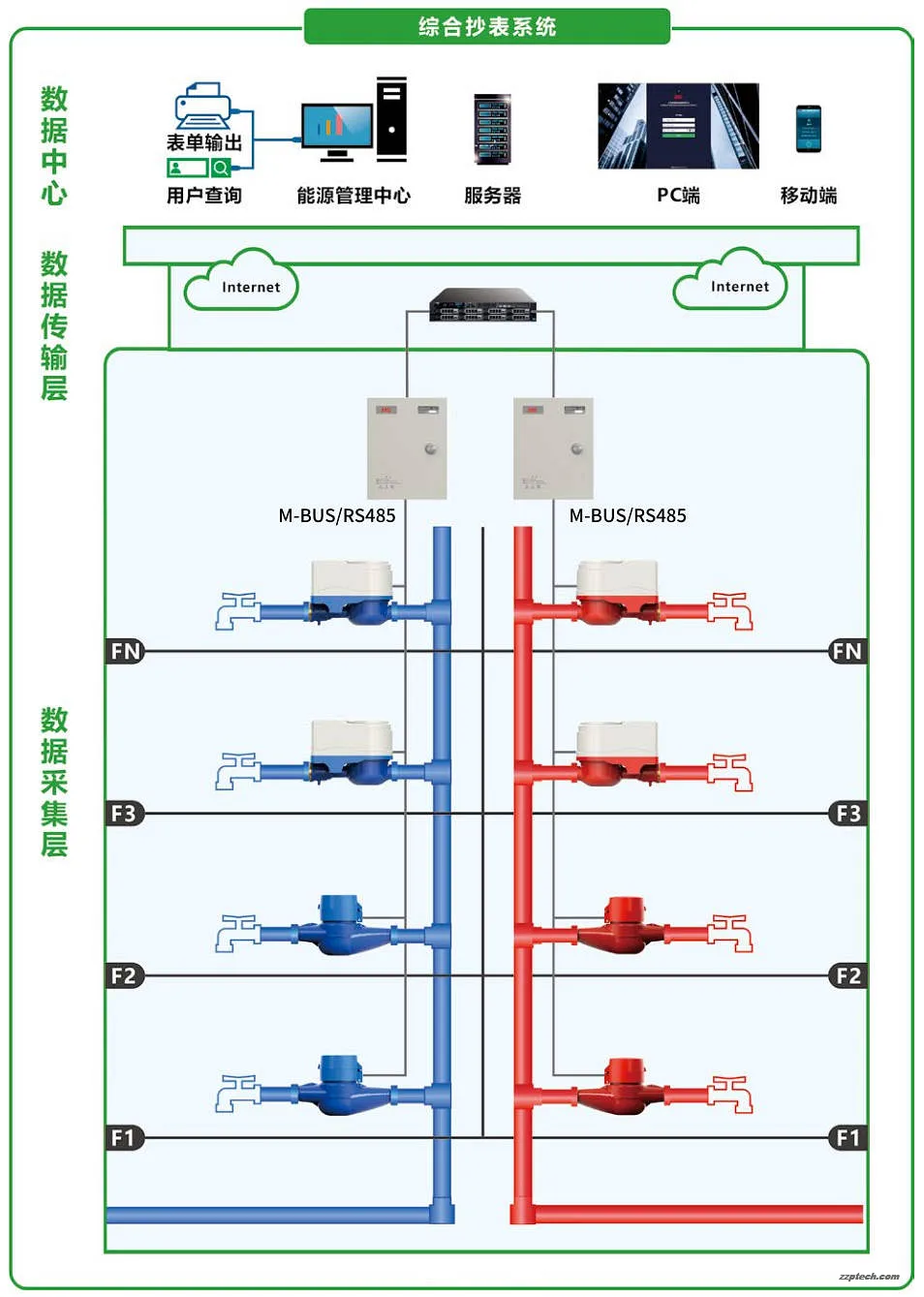

一条完整的在线抄表链路是：水表 → 总线/无线网络 → 采集设备 → 集抄平台 → 收费与用户端。

总线方案里，光电直读远传水表通过 M-BUS/RS485 总线接到采集器或集中器，集中器汇聚后通过以太网上传平台；NB-IoT 方案更简单，水表直接通过运营商网络上报，平台侧对接即可。平台一般部署在服务器或云上，管理端用电脑，居民端接微信公众号。

4.2 集抄平台功能

集抄平台是整套系统的"大脑"，工程上常见这几块功能：

• 抄表采集： 支持自动采集和人工抄表两种方式，自动采集按设定周期把数据收上来，人工抄表用于补录和异常复核，抄表结果有送审机制，保证数据准确。
• 表具管理： 对不同厂家、不同型号的远传水表统一管理，统计数量、在线情况、告警情况，供水区域、客户档案、集中器、采集器、告警规则都在平台里维护。
• 数据可视化： 通过 GIS 地图、实时列表、单点重点分析等维度展示用水数据，不用再到现场看。
• 异常分析： 对水表、流量计数据做异常分析和同环比分析，夜间最小流量异常、长时间无数据这类情况能及时暴露——管道漏损往往就是靠这个发现的。
• 报表统计： 生成日用量明细、月用量明细、年报表和时段报表，图表形式展示，统计最大值、最小值、平均值，直接用于核算和收费。
• 营业收费： 抄表、核算、账单、收费、结算、对账一体化，收费大厅支持用户充值、扣费、账单缴费。
• 用户自助： 微信公众号向用户提供抄表数据、账单、余额明细查询，支持报修故障、查看通知公告，也方便发布水价信息和用水常识。

管理端有驾驶舱首页，综合展示抄表数据和营收情况；平台以"抄、量、费、票"为业务主线，构建用户画像，实现标准化、精细化运营。对于物业和园区，这套平台和能耗管理可以放在一起看——水电能耗统一采集、统一核算，管理效率提升明显。

5. 应用场景与选型建议

不同场景的侧重点不一样，选型时先想清楚"表装在哪儿、谁来看数据、要不要收费":

几个实操建议：

• 同栋楼尽量统一通讯方式，M-BUS 和 RS485 混用会增加采集设备和调试量，除非有特殊分区需求。
• 户表优先选阀控型，欠费关阀功能在物业场景里非常实用，能省掉大量催缴人力。
• 热水系统单独确认表型，热水表的工作温度上限和冷水表不同，选错会缩短寿命甚至失准。
• 验收时现场核对读数，随机抽几只表对比平台数据和表盘字轮，直读表应该完全一致，这也是判断计量是否准确最直接的办法。
• 平台要留扩展口，后续可能接入电表、空调计费或能耗平台，选支持标准接口、能对接其他系统的方案。

6. 落地建议

在线抄表不是单买一批表，而是"表 + 网 + 平台"的整体工程。对甲方来说，关键是把需求说清楚：装在哪里、多少只表、要不要收费功能、要不要接能耗平台；对集成商来说，重点是选型匹配、总线拓扑设计和平台调试。

比较稳妥的做法是先做现场勘察，确认水表井位置、管线条件、表位分布，再定通讯方案——管线条件好就总线，分散就无线，两种混用也常见。系统交付后，抄表、收费、报表、告警跑通一轮，再逐步把漏损分析、能耗对应用起来，这套系统才算真正落地。
