随着人口的快速增长,以及经济水平的提高,住宅也从多层向中高层转变。随之而来的高空抛物事件也在逐渐增多。需要有技术手段来对于高空抛物事件的回溯,定位责任户室,同时起到震慑作用,减少高抛事件的发生。

1. 高空抛物系统架构组成

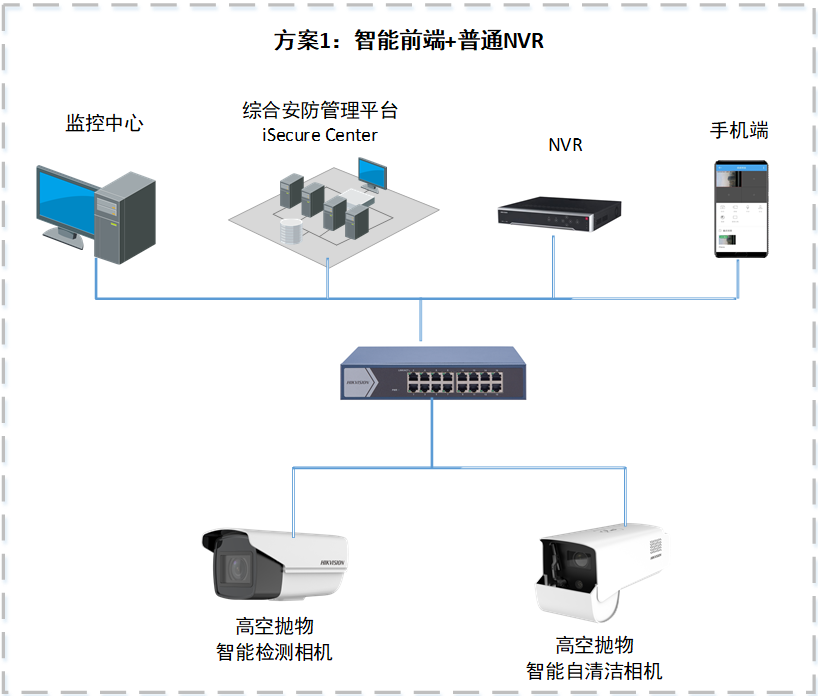

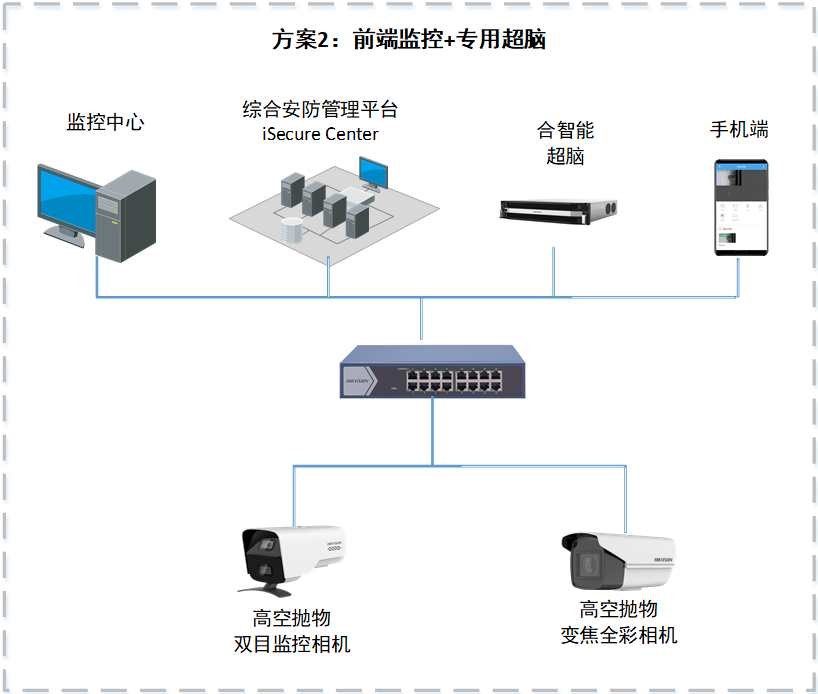

高空抛物溯源子系统主要由高空抛物相机、综合管理平台组成,可对高空抛物事件进行溯源,系统架构如下图所示:

1.1 高空抛物系统前端设计

建筑外立面需要部署高空抛物相机,支持高空抛物事件智能检测,可以有效检测出 5 × 5 像素以上抛落物;可有效减少飞虫、飞鸟、树叶、晾晒衣物等目标的干扰;支持 4 个算法屏蔽区域设置,减少环境影响;支持抛物路线记录。

1.2 高空抛物系统网络传输

可以在内网环境下通过有线网络或通过 WIFI 接入到交换机,将前后端设备统一接入到一个网络当中,在外网环境下,前端设备通过 4G 或路由器走互联网接入到中心平台。

1.3 高空抛物系统管理中心

由高空抛物溯源子系统组成,提供设备配置、高空抛物事件记录和溯源等功能功能,以实现对于高空抛物的防范。

2. 高空抛物系统部署方案

(1)管理中心

管理中心一般在监控中心,或者中心机房等。需要注意环境的温湿度、通风散热情况,综合安防管理平台服务器一般部署在机柜中。需要安排一名管理员负责操作综合安防管理平台(包括权限管理、设备管理、功能设置等)。

(2)建筑外立面

建筑外立面需要部署高空抛物相机设备,在空间环境特殊的场景下可以选择带自清洁功能的高空抛物相机。

总楼层在 11 层以下建筑(层高按 2.8 米算),一台可以满足覆盖,根据不同的距离进行选择不同镜头;总楼层在 34 层以下建筑(层高按 2.8 米算),建议两台覆盖;总楼层 34 层以上建筑(层高按 2.8 米算),由于楼层过高,建议增加一台 8-32mm 的产品;

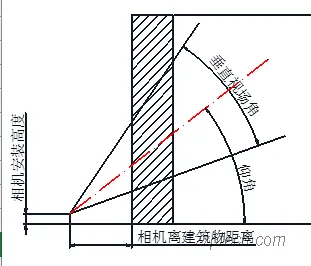

建议架设在距楼层 15 米以外的位置不要被树等遮挡,因安装距离过近会导致仰角过大,投影截面过小,高楼层分不清。且具体的安装位置环境复杂,建议使用变焦,便于现场灵活调整。

高空抛物溯源系统方案设计(住宅防高空抛物系统)

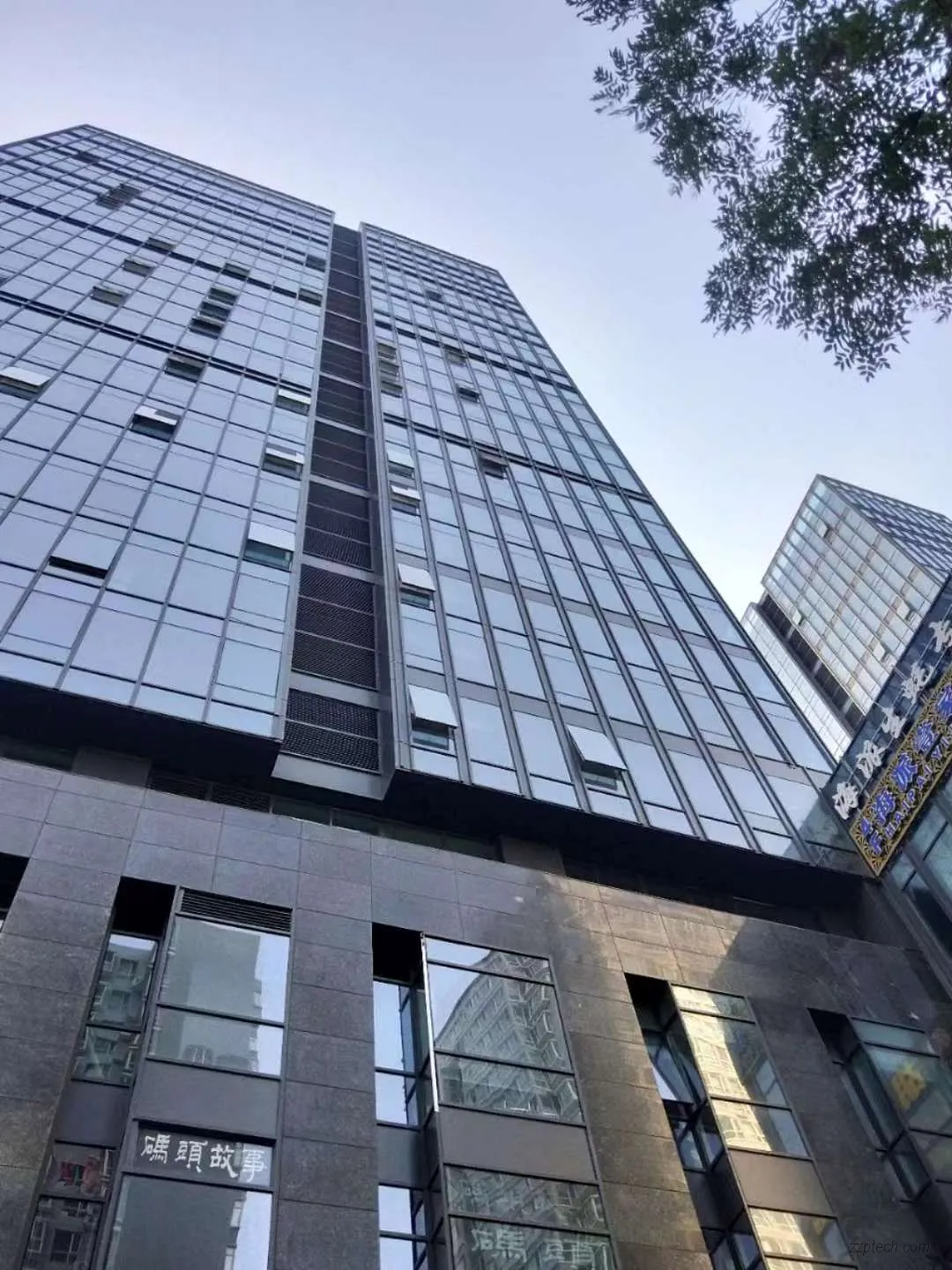

勘点小技巧:在预安装的位置用手机拍照,确认高层是否可分清以确定安装位置。如下图过近导致高层分不清,建议离楼远点:

高空抛物溯源系统方案设计(住宅防高空抛物系统)

(3)传输网络

内部局域网需要预先部署,通用园区等场景一般都有局域网,小区场景下对于新开发楼盘来说一般不需要担心,而对于旧小区改造来说则要重点考虑:小区是否有内部局域网,如果有那么网络是否通畅,是否有线路老化、断网现象,是否需要进行网络改造,如何改造等等。

3. 高空抛物系统功能简介

(1)系统配置

  • 支持高空抛物监控点分组配置,可将高空抛物监控点和附近的其他监控点添加在同一个分组中;
  • 支持监控点手动抓图,并为监控点关联对应楼层,可基于图片绘制高空抛物检测区域,在画面中标定不同楼层和户室,辅助人员进行行为发生位置确认;

(2)事件回溯

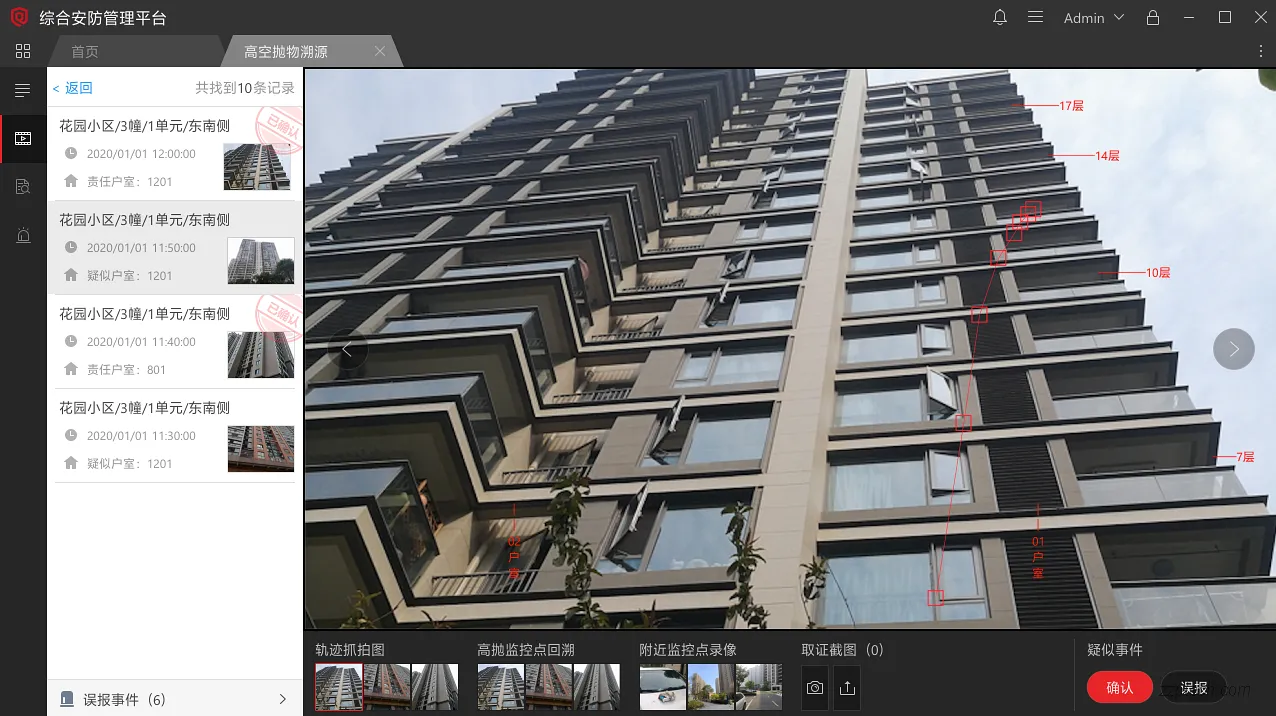

高空抛物溯源系统方案设计(住宅防高空抛物系统)
高空抛物溯源
  • 支持高空抛物实时监测,可实时发现高空抛物行为并告警,并可在监控中心进行事件确认和处置;
  • 支持高空抛物溯源,可查看报警前后关联录像,包括高抛监控点和附近监控点的录像,也可以查看路线抓拍图确认高抛路线。录像回放过程中可以手动截图取证。对确认的事件可以记录责任户室或者转为误报,暂不确认的事件可以转为疑似,疑似事件单独保留,可随时处理;
  • 支持查询和导出高空抛物报警事件报告信息,可以查看事件溯源信息,包括事件发生地点、时间、责任户室、录像回放、截图;
