车底检测系统方案设计（海康车底安全扫描检测系统）

车底检测子系统是一套集自动检测车辆并对车辆底盘进行图像采集、显示、拼接、抓拍汇总、比对报警、自动环控为一体的车辆安检系统。该系统能有效防止车底藏匿炸弹、危险品、危险人物出入政府机关、银行库区、车站码头等重要安全保护场所；防止车底携带毒品与枪支弹药等危险品、非法走私物乃至可疑人物通过海关、检查站，防止人员潜逃出监狱、劳教所、看守所、戒毒所等。

1. 车底检测系统方案设计

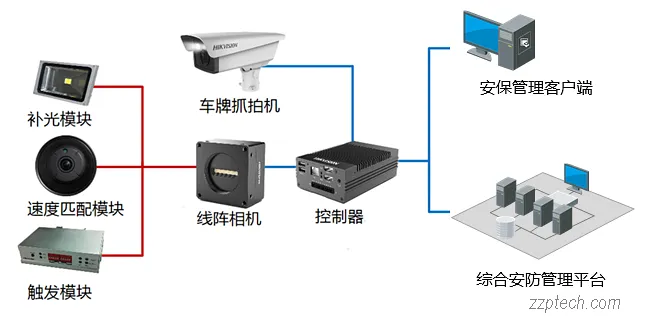

车底检测子系统由触发模块、补光模块、速度匹配模块和线阵相机模块构成。同时在与其他设备整合的情况下，还可以包括出入口设备（抓拍机、车检器等）、控制中心等。系统架构示意图如下：

1.1 车底检测系统前端设计

线阵相机、测速模块、触发模块、补光模块、抓拍机等设备部署在部署在出入口，车牌信息和车底信息相关联，做到对车辆的车底检测和信息收集。

1.2 车底检测系统网络传输

移动式车底检测产品集成度高，封装度高，后期使用中只需要将控制柜中的信号线、网线及电源线插头连接至成像模块对应的插头。成像模块至控制柜线缆长度为 15 米。

抓拍机只需要一条网线及 220V 电源线连接后即可与设备联动进行车牌抓拍。

前端主要由交换机、光纤收发器等组成；中心网络主要由接入交换机以及核心交换机组成。

1.3 车底检测系统管理中心

管理中心需要部署一套综合安防管理平台，包括车底检测子系统。可以做到车底扫描图片，车牌图片、车辆图片上报和车底检测数据查询。

2. 车底检测系统部署方案

根据出入口场地和客户管理需求，选择合适的部署方式。

3. 车底检测系统功能说明

车底检测子系统主要应用于出入口检查，目前系统通过车底扫描设备获取出入场车辆车底图片，并支持人工进行结果复核。系统包含以下功能：

（1）资源管理功能

• 基于车道需结合抓拍机，可以和停车场子系统共有配置及配置在车道上的抓拍机。
• 同时车底检测也可以独立配置车底检测管理单元、配置车道、配置抓拍机和车底检测设备。
• 车道关联设备，可单独添加车底检测单元和抓拍机，也可同步停车场子系统的抓拍机。

（2）黑名单管理

支持在平台侧添加修改黑名单，进行黑名单车辆的管控。

（3）信息查询

查询所有进出车辆的记录，除基本信息外还包括车底检测图和抓拍图。

（4）参数配置

可对过车记录保存时间及路线，以及是否启用语音播报进行配置。

（5）客户端功能

• 显示出入车辆信息，支持信息查询功能，可按多种条件进行过滤；
• 入场显示车辆抓拍图、车底图及识别的车牌号；
• 出场显示车辆抓拍图、车底图及识别的车牌号，并可以进行出入场车底图对比；
• 支持黑名单车辆标注和告警。
