视频监控子系统是整个安防建设的重点,负责园区内的视频安全监控,实现视频图像的预览、回放、存储、上墙,以及云台设备的云台控制等业务,提供安全监视、设备监控、案发后查、证据提取等有效的技术手段,为快速有效的指挥决策提供可视化支撑,使管理人员能远程实时掌握园区内各重要区域发生的情况,保障监管区域内部人员及财产的安全。

1. 视频监控系统设计思路

  1. 高清化。系统采用高清视频监控技术,实现视频图像信息的高清采集、高清编码、高清传输、高清存储、高清显示。
  2. 网络化。系统基于 IP 网络传输技术,提供视频监控的联网功能,实现全网调度、管理及智能化应用。
  3. 信令与业务分离。当中心服务器故障时,存储业务和上墙业务不中断。
  4. 云边智能化。系统建议前端设备采用海康威视主推的智能系列摄像机,如“深眸系列”、“神捕系列”的各类智能摄像机,在高清视频采集的基础上,实现前端智能采集和智能分析;后端设备采用海康威视主推的超脑 NVR 和脸谱服务器,将前端采集的视频、图片信息进行智能化分析,为用户提供各类智能应用和功能,满足用户前后端融合的智能分析。
  5. 存储稳定性。采用具备流直存技术的专业存储设备对视频、图像进行存储,并采用多种技术手段提升存储系统的可靠性和可用性。
  6. 充分考虑原有系统利旧,实现新老系统的无缝对接,降低成本,减少资源浪费。

2. 视频监控系统架构

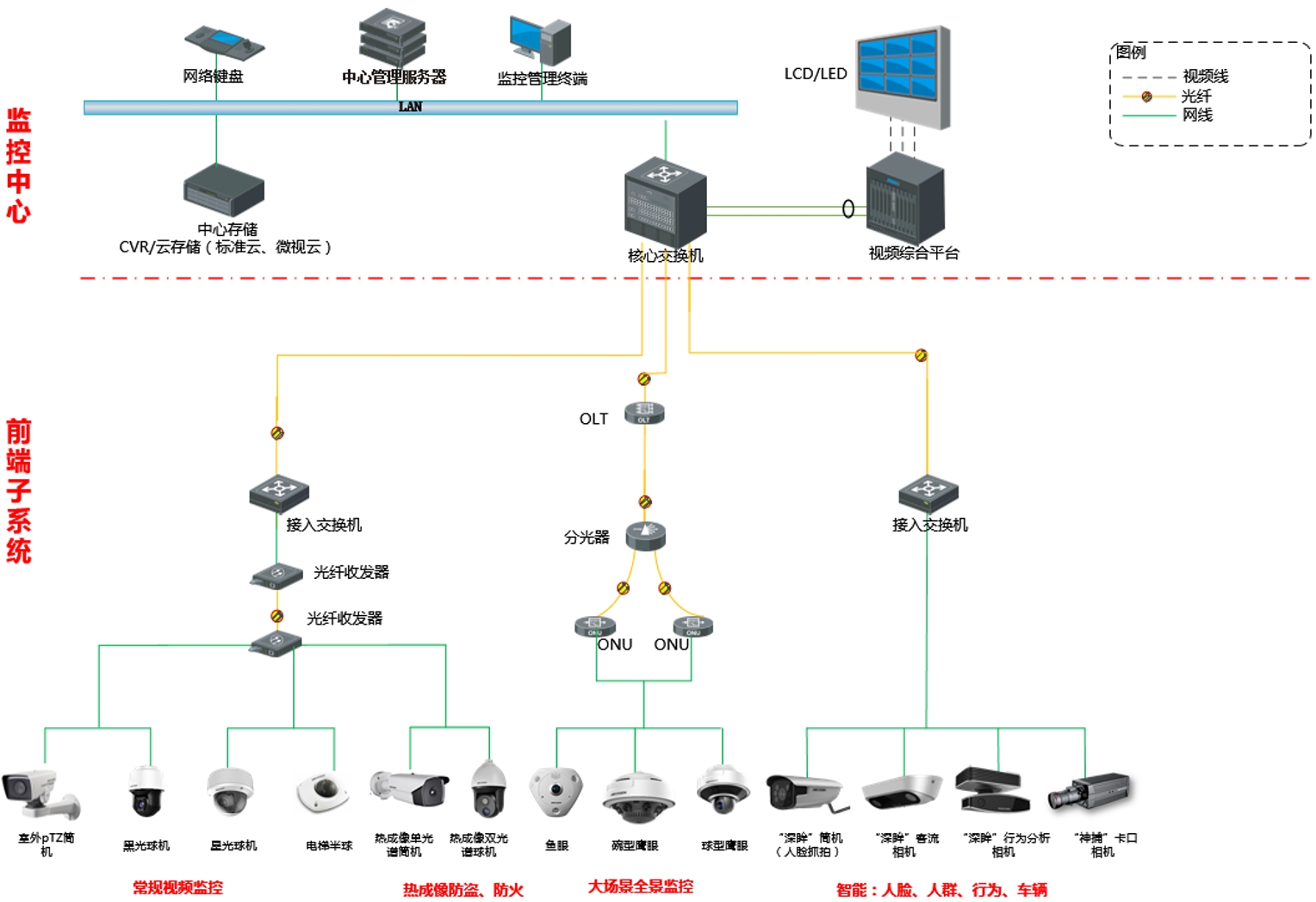

视频监控系统主要由前端摄像机设备、视频显示设备、控制键盘、视频存储设备、相关应用软件以及其它传输、辅助类设备组成。系统具有可扩展和开放性,以方便未来的扩展和与其他系统的集成。 系统架构如下:

园区视频监控系统架构(通用文案)
园区视频监控系统架构图

2.1 前端部分

前端支持多种类型的摄像机接入。系统可配置高清网络枪机、球机等,按照标准的音视频编码格式及标准的通信协议,直接接入网络并进行视频图像的传输。

2.2 传输网络部分

前端与接入交换机之间可通过有线网络或无线网络接入。有线网络中主要包括 3 种方式连接:光纤收发器的点对点光纤接入方式,直接接入交换机方式(距离 100 米以内),点对多点光纤 PON 接入方式,均可将前端信号汇聚至中心的核心交换机。

2.3 监控中心部分

监控中心的设计主要包括视频存储、视频显示及实现统一管理的平台软件。

  • 在部分大型项目中,监控中心可能分中心机房和控制中心两部分,中心机房主要部署视频存储、中心管理服务器(安装平台软件)以及核心交换机,控制中心部署解码拼控设备、显示大屏以及用户终端。
  • 对于大型项目,监控中心可采用 CVR 或云存储等主流存储模式对高清视频图像进行存储;小型项目或需要前端分布式存储的场景也可以采用 NVR 方式,解决数据落地问题。用户根据实际需要选择不同的存储方式。
  • 监控中心采用视频综合平台完成视频的解码、拼接,上墙等应用,通过部署 LCD、LED 大屏用来将视频进行上墙显示。
  • 中心平台采用海康威视 iSecure Center 综合安防管理平台对视频监控设备和用户进行统一管理,实现视频的预览、回放、权限控制以及各类智能应用。
