电力供应是整个社会生产、人民生活的基本保证之一。随着我国自动化水平的提升,配网系统作为电力系统中最庞大的一个环节,其综合自动化程度关系到用电安全,用电质量,节能用电,分布式能源等多个方面。电力系统内各种生产设备类型复杂,数目巨大,地域分布广,人工维护困难。同时,为适应减员增效和现代化管理的要求,对监控系统在可靠性、易用性及易维护性上,尤其对远程监控方面提出了更高的要求。

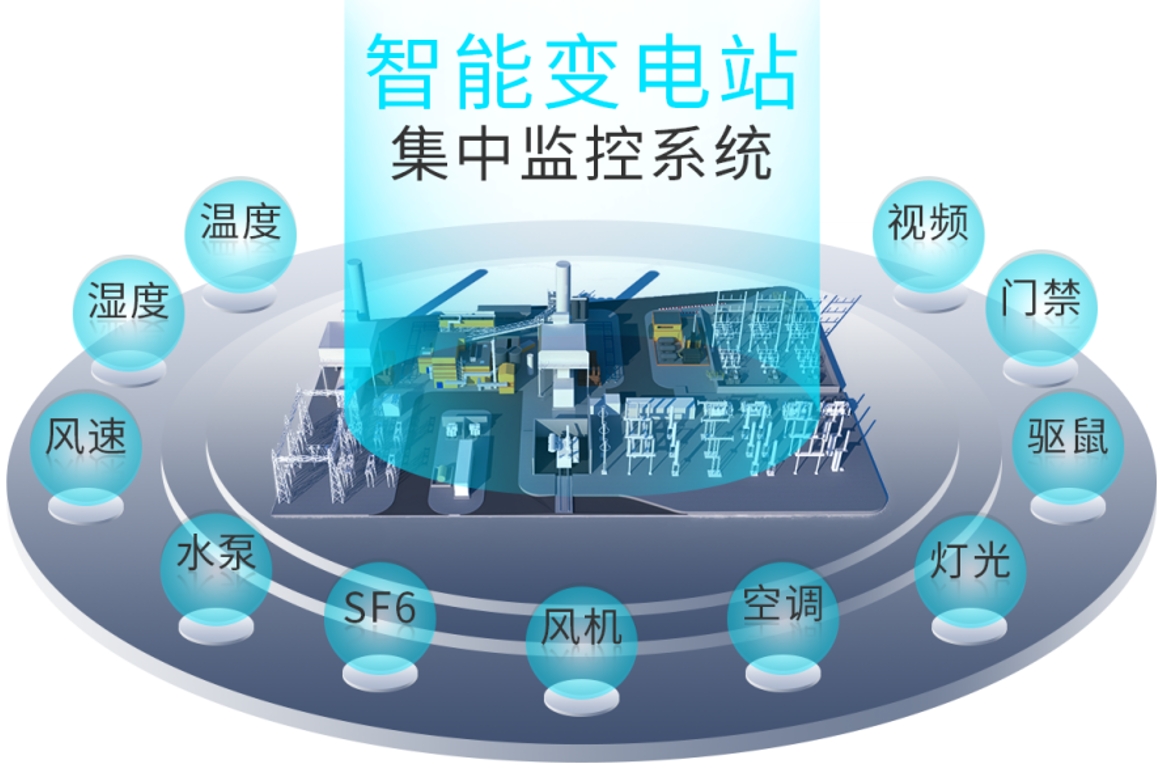

电网电力监控系统解决方案(变电站动环监控)

1 电网电力动环监控系统

大榕树电网电力监控系统是根据各类电力机房建设特点应运而生的,针对电力机房分布广、数量大、维护人员多、管理与监控困难的特点,确保电力机房实现集中管理,统一监控并迅速做出反应,降低机房监控维护成本,提高运行维护质量等目标,主要监控对象包括:温湿度、漏水、精密空调、普通空调、供配电、配电开关、UPS、蓄电池、发电机、变压器、消防、防雷、防盗、门禁、视频等设备。使监控中心管理人员能够及时准确地了解和掌握电力机房现场的情况,并及时采取相应的措施对各种情况进行操作控制,以确保机房的安全稳定运行。

本文之方案适用各种高低压配电厂、110kV、66kV、35kV、10kV、6.3kV 等电压等级的各种变电站、变电所。重庆众平科技有限公司是大榕树公司西南区域授权服务中心,厂家办事处。

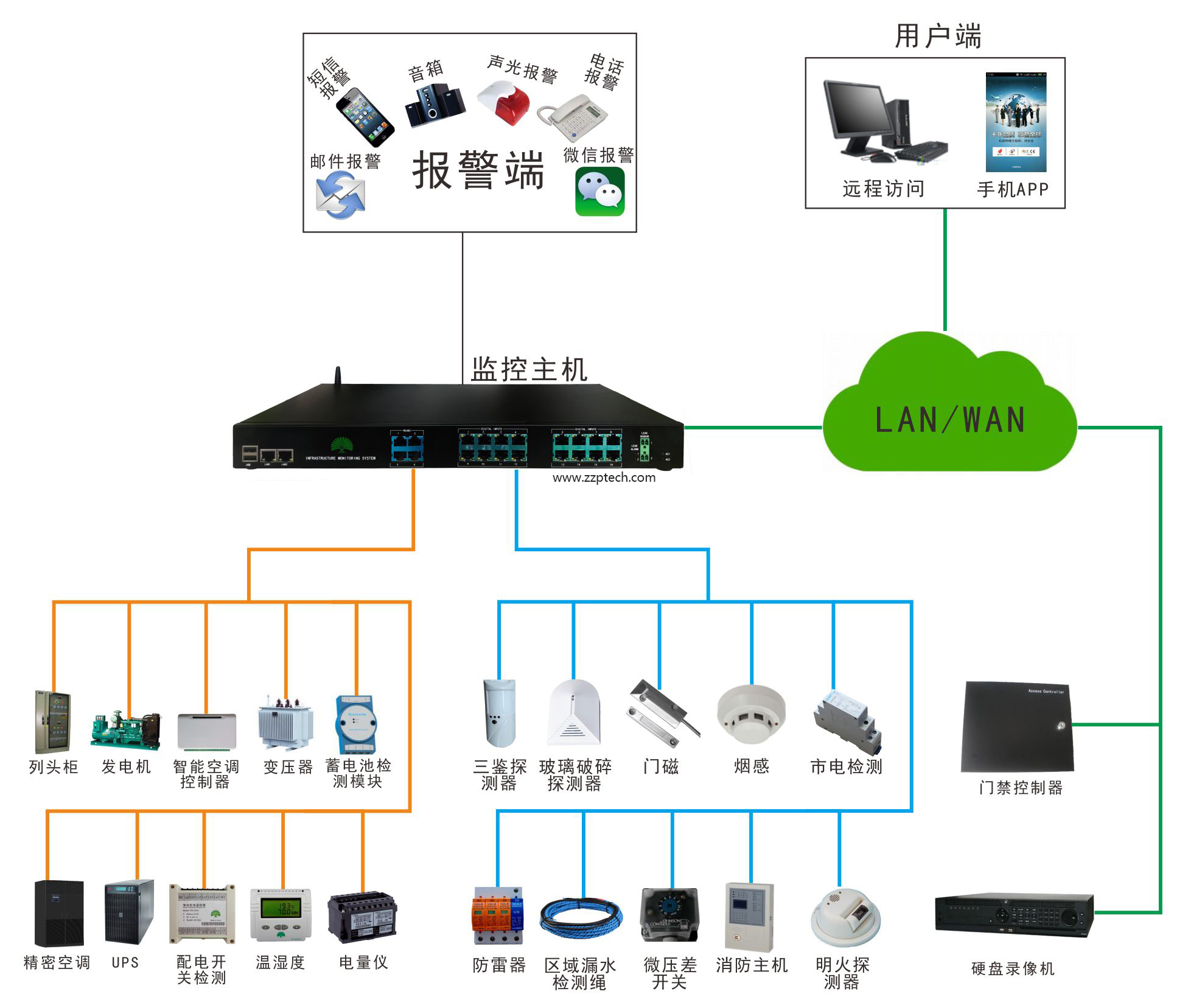

2 电网动环监控系统拓扑图

电网动环监控系统拓扑图
电网动环监控系统拓扑图

3 电网动环监控系统主要功能

3.1 动力监控系统

  1. 配电监测:可监测同回路三相电压、频率,各回路电流、功率、功率因数及各回路当前有功电能
  2. 电开关监测:可监测配电开关的通、断状态
  3. PS 监测:可监测电压、电流、温度以及运行状态等参数
  4. 电池组监测:可监测电池的单体电压、内阻、电流、温度、总电压等参数的数据
  5. 压配电柜监测:可监测电压、电流、功率、电能、状态等参数
  6. 电机监控:可监测运行状态及电压电流等参数,可实现远程开关机
  7. 头柜监控:可监测列头柜的电流、电压、电能、开关状态等参数
  8. DU 监测:可监测电压、电流、状态等参数
  9. 流屏监测:可监测直流电压、电流、频率、电池容量等参数
  10. 通信电源监测:可监测电压、电流、电能、功率、频率、状态等参数

3.2 电力环境监测平台

  1. 温湿度监测:可监测温度及湿度的实时参数
  2. 漏水监测:可监测漏水情况
  3. 精密空调监控:可监测运行状态及温度、湿度等参数,可实现远程开关机
  4. 普通空调监控:可实现定时开关机、远程开关机、工作模式切换、温度调节、来电自启等功能

3.3 视频监控监测平台

  1. 消防监测:可监测由消防控制器提供的干接点信号状态
  2. 防雷监测:可监测由防雷器提供的干接点信号状态
  3. 防盗监测:可监测由红外提供的干接点信号状态
  4. 门禁监测:通过 WEB 浏览器查看人员的进出情况
  5. 视频监测:通过 WEB 浏览器可实时查看到机房的情况

4 本电网智能监控系统亮点

本电网电力监控系统对电力机房设备(如供配电系统、ups 电源、空调、消防系统、保安门禁系统等)的运行状态,设备运行的环境动力状态等进行实时监控并记录历史数据,实现对电力机房五遥(遥测、遥信、遥控、遥调,遥视)的管理功能,使电力行业机房监控达到无人或少人值守,为机房的高效管理和安全运营提供有力的保证。同时,管理员只需使用一台工作站,打开 WEB 浏览器进行管理即可,系统成熟稳定,支持各种第三方主流厂家智能设备的接口通讯协议,能够适应不断增加的扩展需求,定制个性化监控界面,系统检测有故障会自动发出短信、电话、语音、邮件、声光等警报通知,为保障电力机房稳定运行提供完善的解决方案。

5 联系我们查看动环监控系统预览
