周界防范主要在园区周界,如围墙、栅栏、树林、边界、河边等场景中,通过各种技术手段一旦发现布防区域中的异常情况,系统能够以最快和最佳的方式发出警报并提供有用信息,从而能够更加有效的协助安保人员处理危机,最大限度的降低误报和漏报现象,切实提高布放区域的安全防范能力,是园区安防系统的第一道防线。

周界防范系统(电子围栏)的系统架构设计

周界防范子系统分为视频周界、非视频周界,各种周界防范产品的功能特性对比如下表所示,在实际项目中的配单选型时,应结合地形、客户需求、防范等级、预算等因素综合考虑。

类型地形影响误报率阻挡作用气候影响成本 (相对)
脉冲电子围栏围墙类周界适中
振动光纤全地形适应极低
红外对射界限清晰且周界平直类周界
激光对射界限清晰且周界平直类周界较高
可见光视频围墙、空地
热成像有树林遮蔽极低
激光扫描探测界限清晰且周界平直类周界极低
各种电子围栏优缺性能对比

1. 周界防范系统架构

周界防范子系统由前端报警、传输网络、管理中心组成。其中前端报警部分包括周界入侵探测器、防区脉冲主机、报警主机、雷达、可见光相机以及热成像相机等。报警主机到管理中心的传输网络可以是公共电话交换网(PSTN)、无线信道(CDMA/GSM)、Internet 网络等。管理中心则有管理计算机以及相应软件组成。

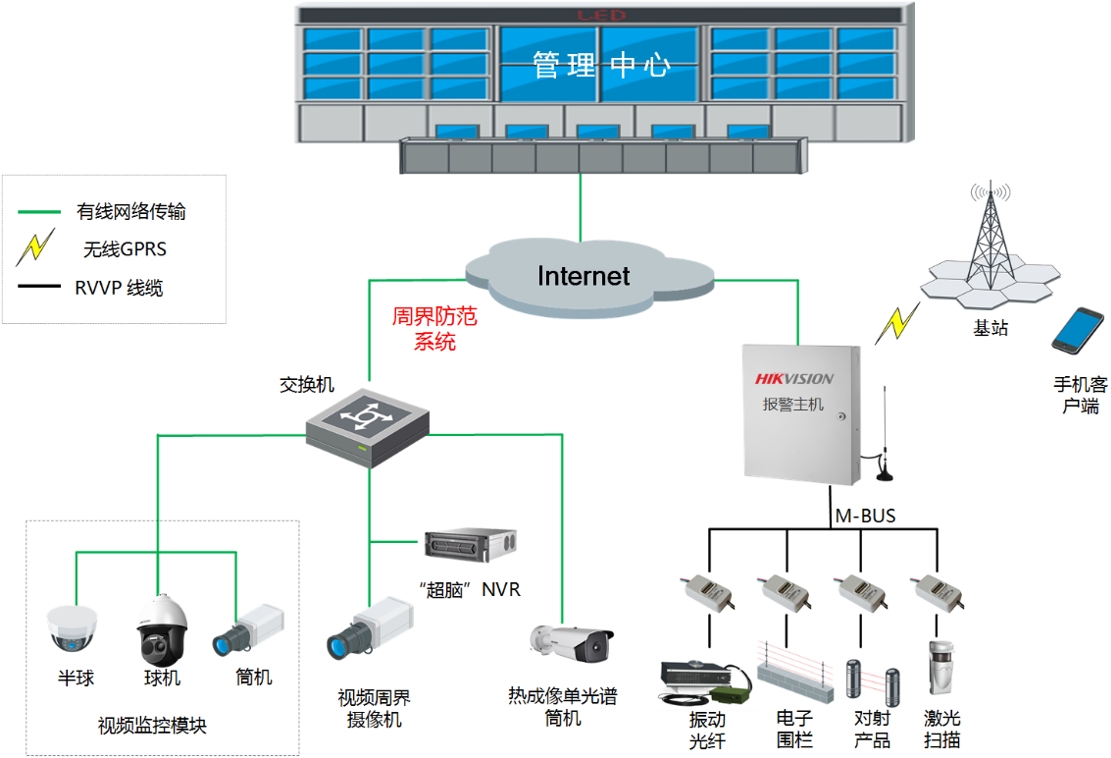

周界防范系统架构
周界防范系统架构

2. 周界防范系统(电子围栏)业务流程

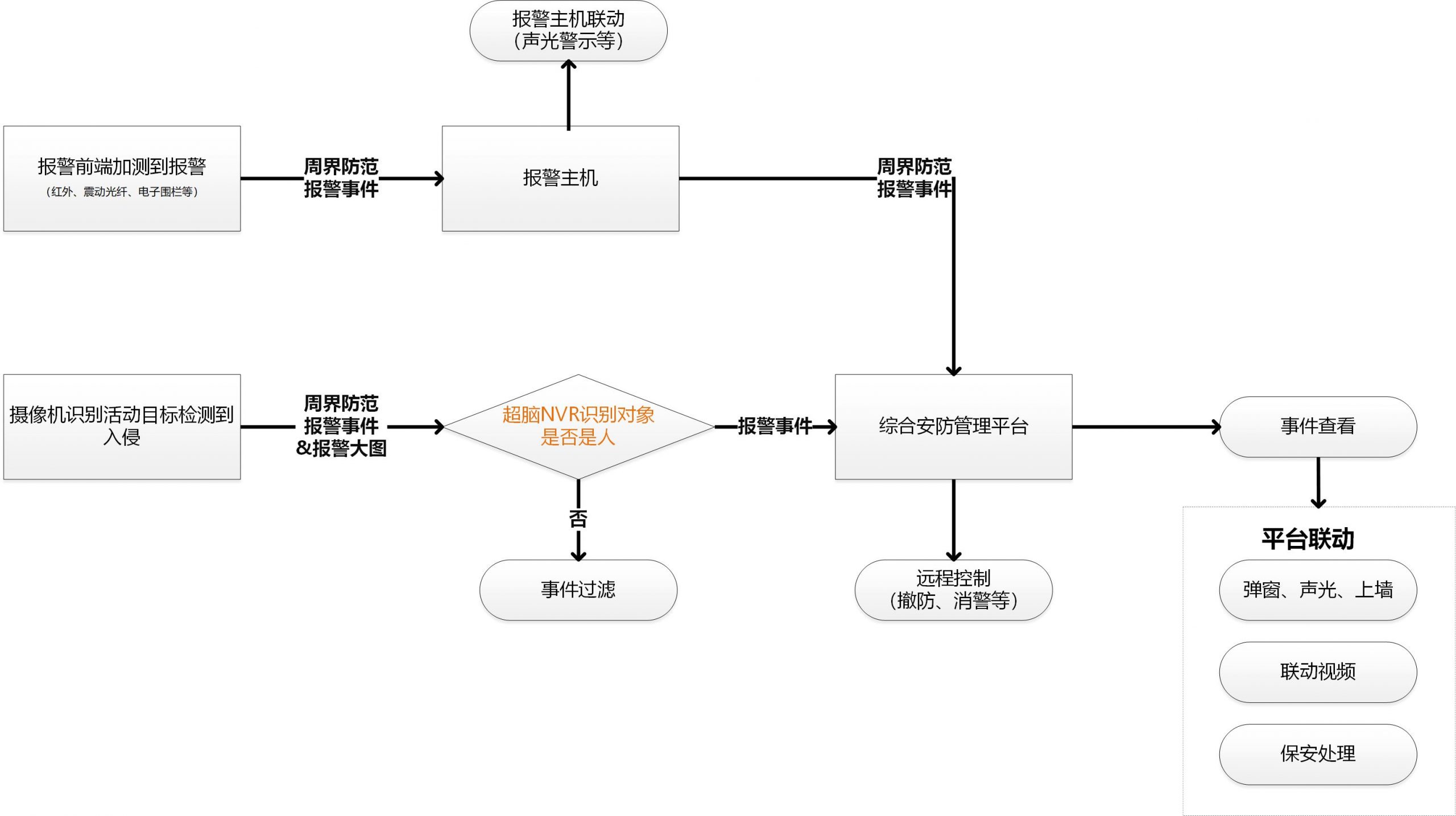

周界防范的业务流程分为:当有活动目标进入布防区域时,检测设备开始检测活动目标,产生周界防范报警事件,并将事件上报给后中心平台;综合安防管理平台报警系统接收到事件后,可进行事件查看,并通过平台的联动模块配置不同的联动方式。其中,视频周界防范会将报警事件发到智能分析设备进行分析,判断是否有人后再上报给平台。

周界防范系统(电子围栏)的系统架构设计

3. 周界防范系统的前端设计

周界防范产品主要部署在室外周界,整个报警系统给的最外层防护圈,当有人员从外部闯入时,周界防范探测器将报警信号通过报警主机上传到监控中心,便于中心管理人员迅速处警。目前,周界产品主要类型为红外对射、脉冲电子围栏、振动光纤、可见光视频周界相机、热成像相机、入侵安防雷达、激光扫描探测器等。

3.1 红外对射

红外对射是目前技术最成熟、使用也最广泛的周界探测技术之一。一对对射由一个红外发射机和一个红外接收机组成,当发射机和接收机之间的红外光束被完全或部分遮断时产生报警信号。为了减少落叶、小鸟等外界干扰造成的误报,一般使用双光束、三光束、四光束的对射探测器来减少误报。

该产品价格低、施工成本低、性价比高,适用于分界线清晰、周界平直的使用场景,但是由于红外技术本身的瓶颈,容易被环境所干扰(雾、雪、雨天气、强光、树木枝叶),而造成误报,需要视频系统进行复核判断。

3.2 激光对射

和红外对射一样,一对激光对射是由一个激光发射机和一个激光接收机组成,由于激光本身的穿透性非常高,很难被雾霾、雨雪天气干扰,所以这种周界技术的环境适应性很强,误报率低,同样,激光对射的使用场景和红外对射一样,局限于分界线清晰、周界平直的使用场景。

3.3 脉冲电子围栏

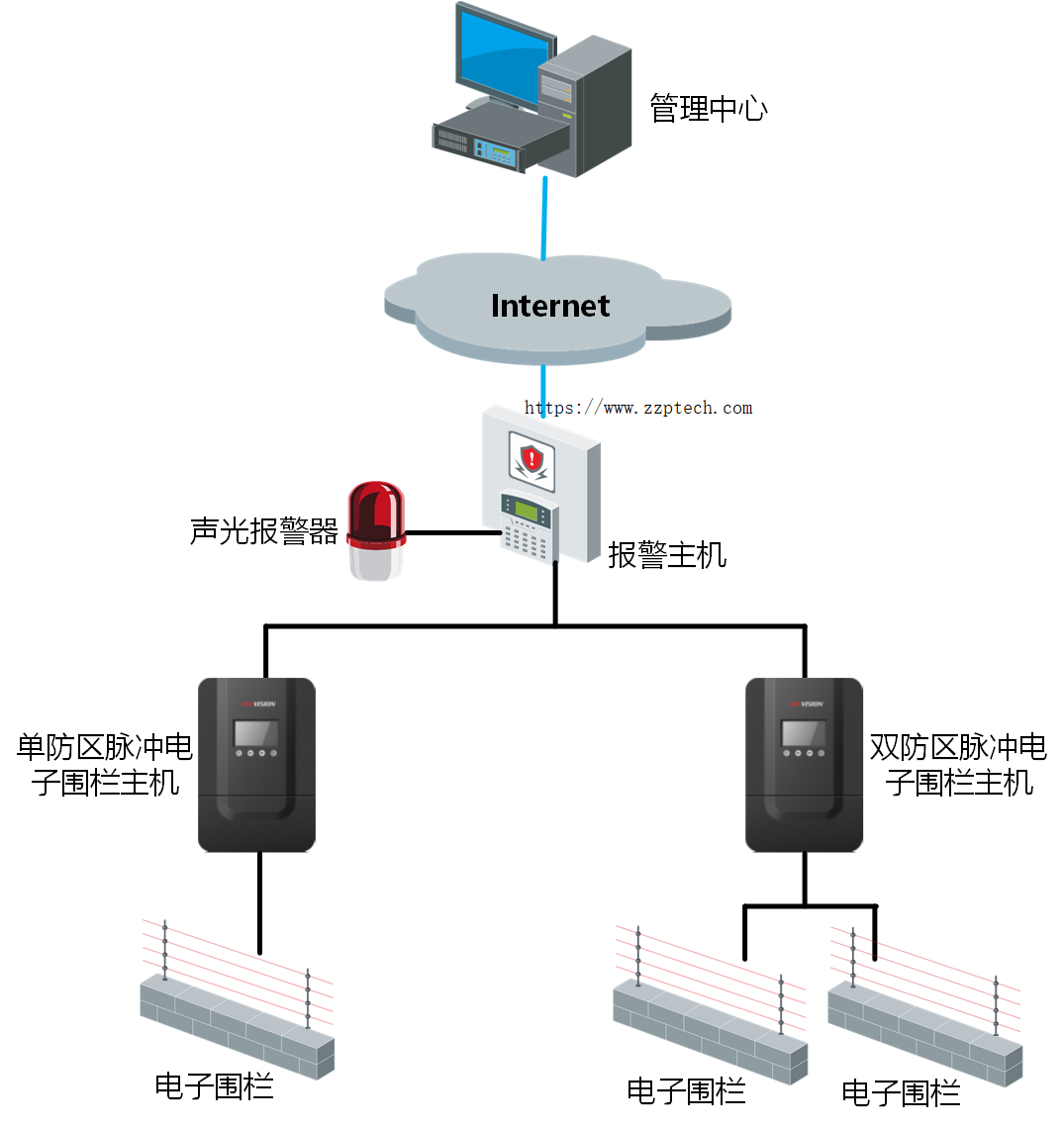

脉冲电子围栏是传统的普通围墙与报警系统的完美结合,在具有普通围墙的阻挡作用的基础上,增加报警功能,同时脉冲主机发出的脉冲高压信号又具有威慑入侵者的作用。脉冲电子围栏具有物理屏障、主动反击、延迟入侵、准确报警、安全防护等特性,其缺点在于外观不隐蔽,美观性依赖于施工管控。其组网架构图如下图所示:

周界防范系统(电子围栏)的系统架构设计

3.4 震动光纤电子围栏

振动光纤是一种新型的智能型周界报警防范产品。主要原理是通过震动、压力导致光纤形态被干扰而产生光信号的相位改变来达到报警的目的,为周界入侵提供了早期预警而设计,可以有效的探知周界围栏防护网被剪切以及围栏被攀爬的入侵企图,是一种高效的探知周界入侵的方法。

由于是通过检测激光光束在光纤中的传播轨迹变化来感知入侵,所以不会受到任何辐射、电磁干扰的影响,非常适用于安装在易燃、易爆等高危险的应用场景。 振动光纤在周界的布防有埋地式、贴墙式、挂网式等多重安装方式,适应多种周界环境并能很好地和环境相结合,具有隐蔽效果,其组网架构图见附件。

3.5 可见光视频周界相机

视频周界相机是通过前端相机进行周界防范侦测,或后端智能设备对前端采集的视频进行分析,实现周界防范的报警功能。视频周界防范具有成本低,布设方便等优势,但也存在误报较多的困扰,如因受树叶摇晃、灯光照射、动物穿越、车辆等因素影响,导致误报过多、安保人员难以应对。

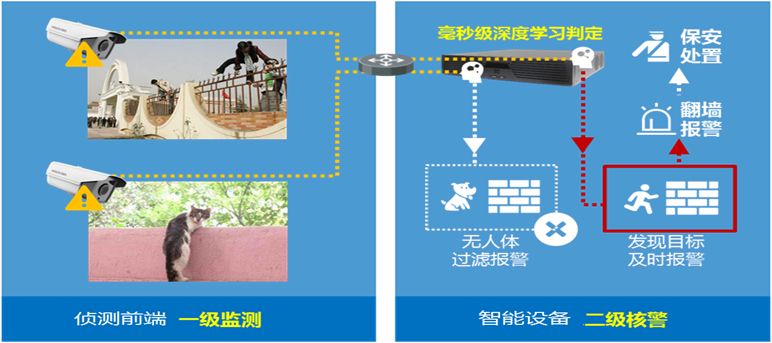

通过将周界防范前端设备接入“超脑”NVR,由“超脑”NVR 实现对前端推送的报警图片进行人体目标二次识别,有效过滤绝大部分非人体触发的报警,提高周界防范报警准确率,解决在实际使用中报警不准确、误报率高、防范效果一般等问题。

周界防范系统(电子围栏)的系统架构设计

3.6 热成像相机

热成像相机通过侦测目标对象的热辐射,形成热成像,结合智能分析实现周界防范的报警功能。热成像相机探测距离远,25mm 的镜头焦距的有效探测距离为 182 米;同时,在强光、逆光等恶劣环境下做到不受影响,可有效对震动、车辆、树木碰触等干扰行为进行准确过滤的优势;此外,对隐藏在深度不深、但可见光无法穿透的草丛、树林等周边区域进行探测,发现隐藏的危险物体,系统应能对隐藏物体进行有效探测,做到入侵事件的事前预防等诸多优势。

不过,热成像相机成本较高,主要面向预算充足、较为注重周界报警准确性的项目。

3.7 激光扫描探测器

激光扫描探测器一种能探测移动物体的尺寸、速度及与探测器的距离,并利用独特的算法处理信息,得出最小误报率的高可靠性探测结果的创新性产品。具有智能探测分析功能和独特的参数探测算法,扩大了应用范围且提高了录像监视的效率。

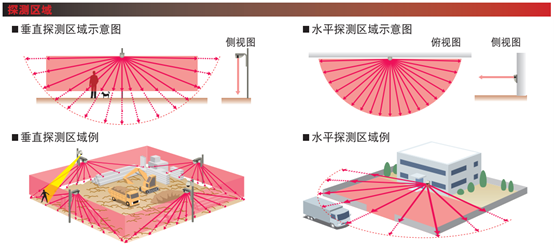

激光扫描探测器示意图
激光扫描探测器示意图
