随着信息技术的高速发展和普及,计算机系统及通信设备数量迅猛增加,机房(计算机中心、设备间、配线室、基站等)已经成为各类企事业单位业务管理的核心平台;配置了网络设备、计算机服务器及其它通讯设备的机房成为数据交换与存储的重要场所,需要特别的措施加以防护。

为了保证设备正常运行,机房装有许多配套设备,与之配套的动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调运行,24 小时处于监控状态,任何一种异常情况都必须得到及时的有效处理,否则,将对机房中各应用系统的正常工作带来严重的后果,有可能造成由于设备故障,丢失数据而带来不可估量的损失。如果安排人员 24 小时值班监守,不仅浪费人力资源,而且容易出现疏漏,因此,应用自动监控系统进行机房的监控与报警十分必要。

机房动环监控系统解决方案

机房动环监控系统解决方案

动环监控系统由机房前端系统、传输网络和监控中心三部分组成,整合了视频监控、环境监测、动力监测和安全防范等子系统,对机房环境状况、设备运行状况、现场安全状况等进行实时监控和报警检测。为提高无人值守机房安全生产和运行管理水平,动环系统在实现监控中心对机房的远程管理基础上还提供多种报警方式…….

针对结合用户对机房监控的具体要求以及该单位机房的实际情况,重庆众平科技有限公司推出了服务器机房动力环境在线监测远程综合管理系统“多机房分布式集中管理”,通过分散监控、集中统计的手段,实现对分布式机房设备的统一监控管理,实现了机房管理的多样化、智能化、自动化、图形化,既保证了对各个机房管理的独立性,又保证了对所有机房管理的整体性,此套系统将整个集团的机房管理化繁为简,通过网络最终汇聚为一集中管理。使机房监控达到无人或少人值守,为机房高效的管理和安全运营提供有力的保障。

1 机房动环监控系统设计依据

  • 《中华人民共和国公共安全行业标准(GA/T 75-94)》
  • 《安全防范工程程序与要求(GA/T75-94)》
  • 《计算机站场地安全要求 (GB 9361)》
  • 《电子计算机机房设计规范 (GB 50174-93)》
  • 《计算机信息系统防雷保安器(GA 173-1998)》
  • 《环境电磁波卫生标准(GB 9175-88)》
  • 《通信机房静电防护通则(YD/T754-95)》

2 机房动环监控系统设计原则

  • 技术先进性:系统软件行业领先,经过国家权威部门(中国软件评测中心)的检测认证,安全、稳定、可靠、高效
  • 高可靠性:系统的硬件采用技术成熟的专业厂家产品
  • 高稳定性:系统软件经过长期测试、市场长期使用,高效、稳定、可靠
  • 系统运行管理方便:软件系统中文化,组态开发,操作方便
  • 系统可扩展性能强:模块化结构便于扩展与维护
  • 投资少:专业的整体解决方案,具有高性能价格比
  • 技术支持能力强:系统软件为自主开发、自主知识产权,满足用户客制化需求,售后服务及时周到
  • 建设时间短:资深的专业工程师安装调试,在较短的时间内完成工程任务

3 机房动环监控系统组成部分

各个 3 级机房内监测的数据有:温度、湿度、电压、电流、用电量、烟雾、漏水、门状态、UPS 运行状态、空调启停机状态、图像等。

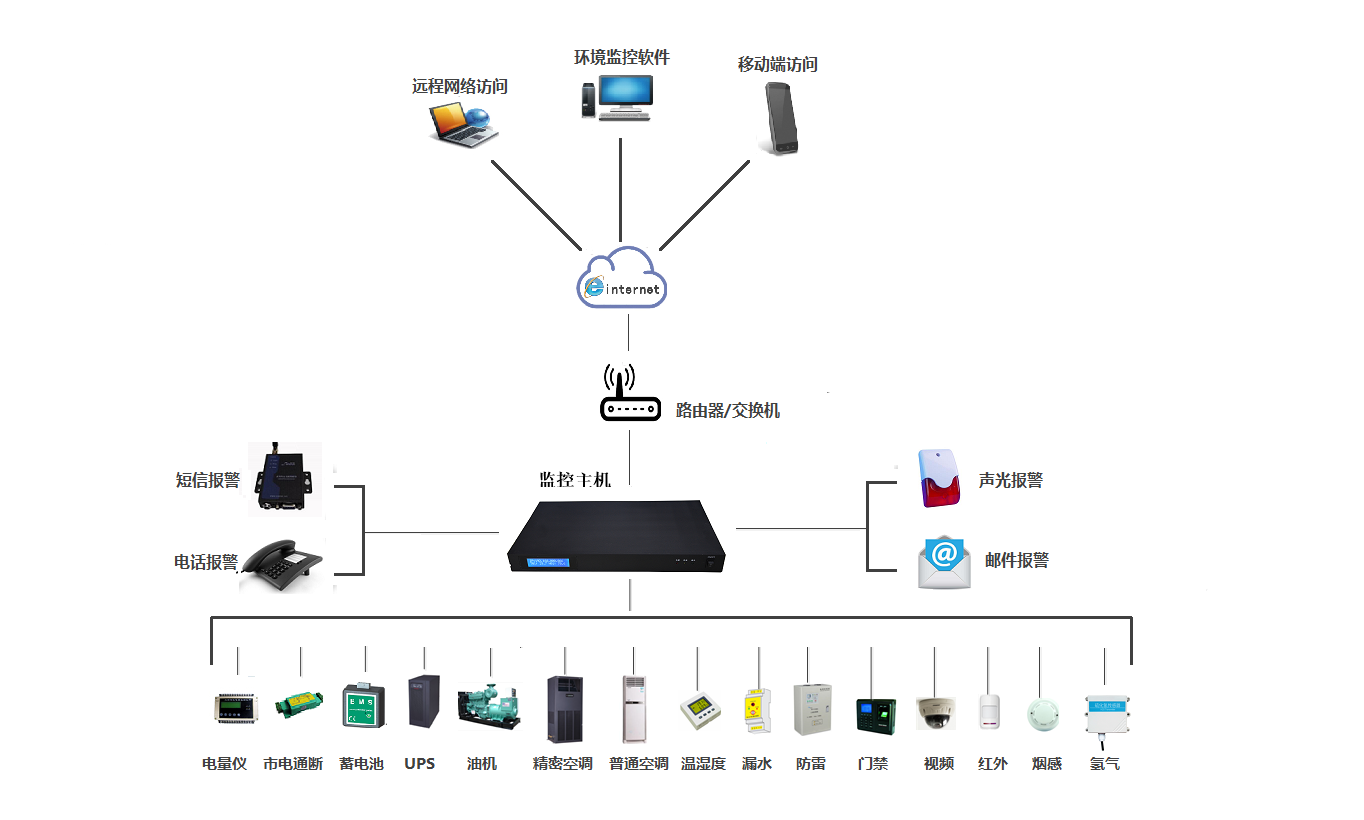

机房动环监控系统建设方案,机房动环系统由哪些部分组成?

每个 3 级机房内架设安装工业以太网动力环境监控主机单元并给此单元一个静态 IP 地址;将现场的温度、湿度探测器、烟雾探测器、漏水探测器、门磁探测器、三项智能电量表、UPS、智能空调控制器、网络摄像头等接入工业以太网动力环境监控主机单元中,经过以太网网络将所有数据上传到监控中心;在监控中心内部署数据磁盘阵列和数据服务器并在服务器中部署 B/S 架构的运维管理系统软件;此时在服务器本地即可随时监控各个 3 级机房的环境参变量数据、动力参变量数据以及视频数据了;另外,由于给服务器绑定了静态地址或域名,那么只要至于网络内的 PC 等客户端均可以通过打开浏览器输入相应的地址、域名来实时监控浏览所有数据,使网络监控达到随时随地的要求。具体内容如下:

  • 温湿度监测系统:通过在机房及机柜内安装带液晶显示的温湿度传感器监测机房内温湿度的数值,以监测机房的环境安全程度及对空调工作状态的信息反馈
  • 市电配电监测系统:通过电量仪采集市电情况,通过配电开关监测仪采集采集开关的状态信号,并在监控系统以动态方式显示
  • 精密空调监控系统:通过空调厂家提供的智能接口及协议获取设备的运行参数,所采集的数据取决于协议所开放的数据采样点
  • 普通空调监控系统:通过安装普通空调控制器监测空调参数及远程控制开关机,模式转换;
  • 烟雾监测系统:通过烟感监测系统(或消防控制器提供的干接点)实时监测机房火灾预警,达到预先采取防火措施,减少火灾损失,避免重大事故的发生
  • 红外入侵监测系统:通过红外监测实时机房人员出入情况,确保机房的安全管理
  • 门禁控制系统:通过在机房门口装入门禁控制系统和串口摄像机,能够对进入机房的人员进行记录和控制以及图像抓拍
  • 视频监控系统:在机房重点部位安装高清、网络、全景摄像机,能够采集、存储、发布视频图像,监控系统能够动态查询到实时视频图像;
  • 漏水监测系统:通过定位式漏水监测系统(或区域式漏水监测系统)实时监测机房重点区域的泄漏情况,准确定位漏水点位置,并在监控系统动态显示
  • UPS 监测系统:通过 UPS 厂家提供的智能接口及协议获取设备的运行参数,所采集的数据取决于协议所开放的数据采样点
  • 蓄电池组监测系统:通过蓄电池内阻检测模块或无线蓄电池检测模块实时监测蓄电池组的参数,并在监控系统以动态方式显示
  • 油机监测系统:通过发电机厂家提供的智能接口及协议获取设备运行参数,所采集点的数据取决于协议所开放的数据采样点
  • 防雷监测系统:通过防雷器提供的干接点报警状态信号实现对防雷系统的实时监测,并在监控系统动态显示
