本“物联网+智慧排水”系统为城市排水安全提供全业务、全体系、成套化的技术支撑服务,系统建设本着“顶层设计、分步实施、注重实效”的指导原则,进行顶层设计与系统总体框架构建,同时为未来其他专项应用系统构建提供统一平台,避免造成“应用孤岛、信息孤岛”。另外,系统提供开放式接口适配,实现各业务应用以及系统与外部系统互联互通、资源共享、协同协作,又能独立运行。

1. 智慧排水系统总体架构

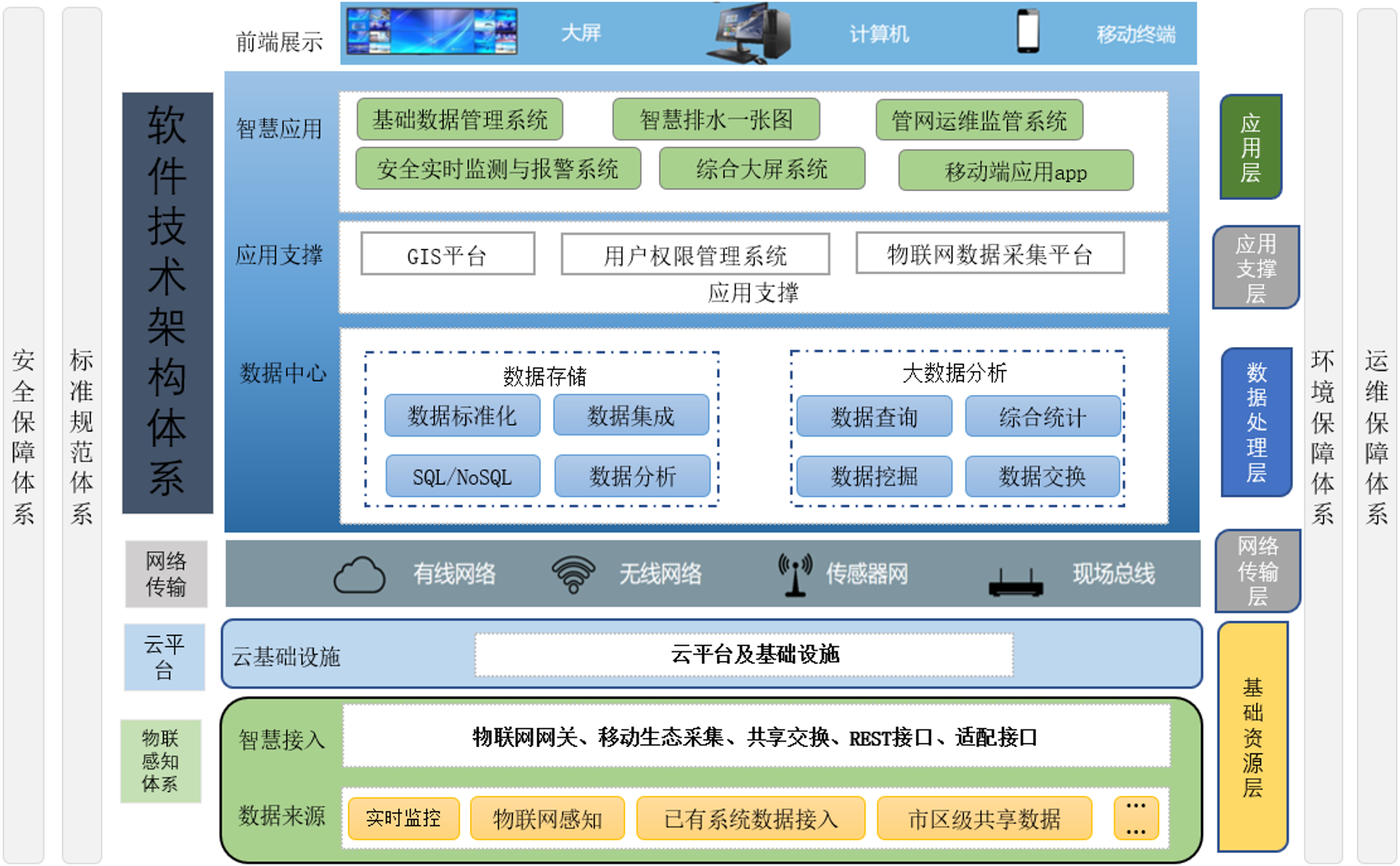

物联网智慧排水系统的总体架构和逻辑结构
系统平台整体基于“感、传、知、用”的技术架构

(1)“基础资源层”:基础资源层是指包括物联感知、数据接入和云平台基础设施在内的相关基础资源设施,物联感知包括分布在伏牛溪及跳蹬河流域对排水管网相关设施、箱涵排口、入江排口、人员密集区、河流区界处等关键点位进行数据采集的前端物联网感知终端,包括一体式无线液位传感器、多参数水质监测仪、视频。

(2)“网络传输层”:采用有线和无线网络的形式,扩展前端物联网采集传输网络,获取排水相关监测数据,新建信息交换共享传输网络,支撑系统平台的应用。

(3)数据处理层。包含数据存储、数据分析等多方面内容。实现智慧治理数据资源的汇聚、存储、融合、治理和共享应用。通过资源整合、业务沉淀、部门共享、终端采集等多种手段,构建智慧数据资源中心。实现多源渠道多技术标准的数据接入与共享,并确保数据的访问权限;具备业务关系的数据以空间可视化展示、数据追踪、数据挖掘等多种方式,用户可简便、可扩展的访问异构数据,进行直观表达,为领导决策和应用资源共享服务。为信息留痕、集中、对称、共享、公开以及应用呈现提供相应支撑,以此逐步建立智慧治理大数据应用机制,支持数据分析研判,助推社会治理创新发展。

(4)“应用支撑层”:主要包括物联网数据采集平台、用户及权限管理系统、GIS 服务以及基础信息库、监测信息库、事件信息库、地理信息库、预警信息库和其他相关信息库等,支撑上层应用。

(5)“应用软件层”:应用软件层是在应用支撑层的基础上,实现各管理单元的专项应用和综合应用,实现排水的综合监管及相关业务应用,满足用户日常工作和应急管理工作的需求,包含基础数据管理系统、安全实时监测与报警系统、管网运维监管系统、智慧排水一张图、综合大屏系统、综合管理 APP 等六大应用系统。

(6)“前端展示层”:前端展示层可对相关数据及系统平台进行展示,支持大屏端、电脑端和移动终端。

2. 智慧排水系统业务运行架构设计

系统业务运行架构设计

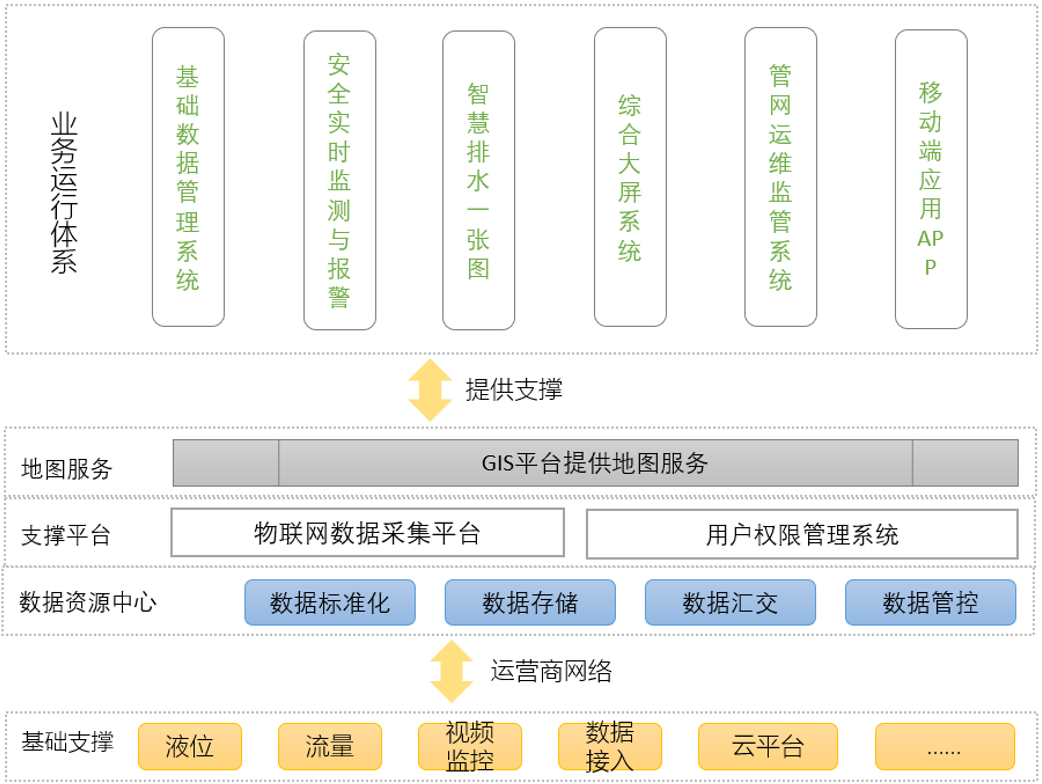

系统业务运行架构设计

(1)重庆市、大渡口区其它部门可利用数据资源统一接入,智慧排水系统通过接口获取这些数据,有效支撑本项目相关业务系统建设。

(2)本期和后续自建的视频、液位、流量监测设备的监测数据和举报反馈信息等通过运营商网络接入本系统。同时,这些数据可以输出到共享交换平台,供其他业务部门使用。

3. 智慧排水系统应用架构设计

本项目将基于物联监测数据、管网数据等,建设大渡口区管网数据中心,打造基础数据管理、安全实时监测与报警、智慧排水一张图、综合大屏展示、官网综合运维、综合管理 APP 等管网应用系统。

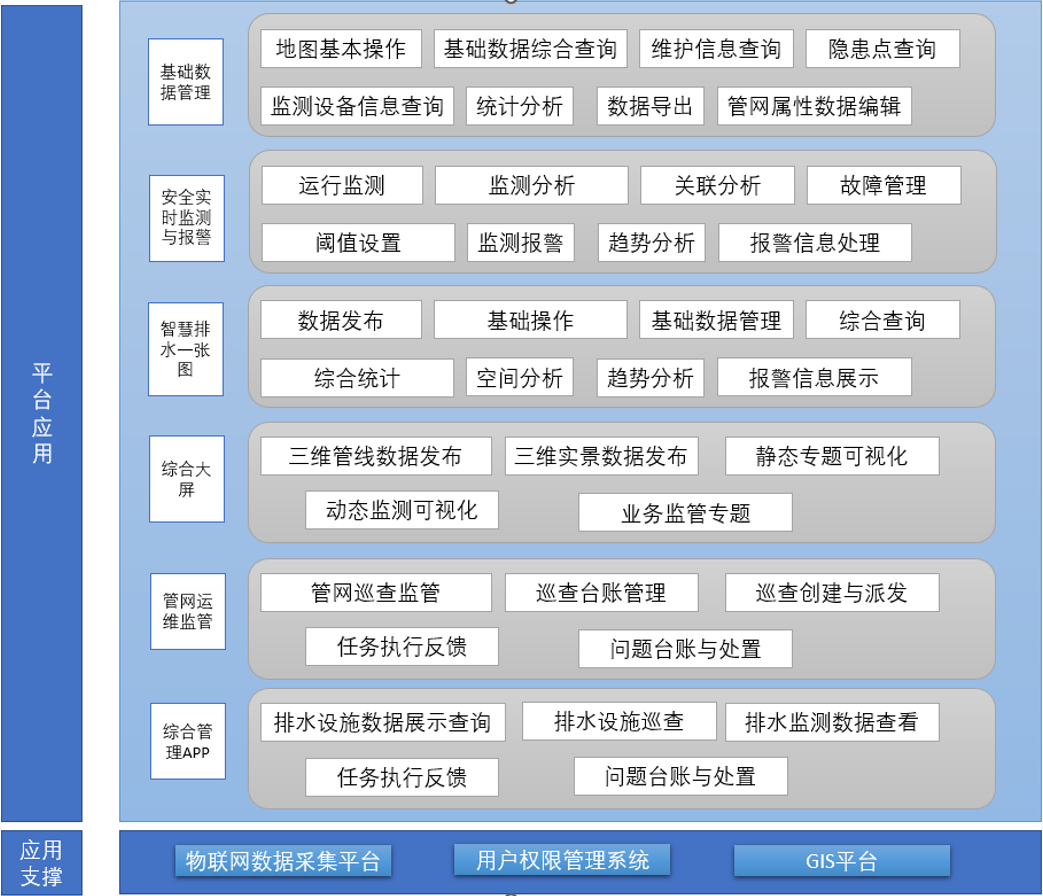

智慧排水系统应用架构设计
智慧排水系统应用架构设计

4. 智慧排水系统数据架构设计

项目数据架构包括数据源层、数据库整合层以及数据服务对象层。

  • 数据源层:数据源包括自动监测数据、其他部门(生态环境局、水利局、规划和自然资源局等)共享数据、基础数据等等。
  • 数据库整合层:数据库整合层主要是档案数据库、地理信息数据库和相关业务数据库的建设。 数据服务对象:数据服务对象有运维单位、管理单位、公众和其他政府部门。

5. 智慧排水系统技术架构设计

采用面向服务的技术架构(SOA Service Oriented Architecture),使用广泛接受的标准(如 XML 和 SOAP)和松耦合的设计模式,同时,基于 SOA 的技术架构和开放标准将有利于整合来自外部的信息资源,提供标准接口,构建一个易于扩展和可伸缩的系统。

采用微服务架构体系,根据业务拆分成单个的微服务,足够内聚,代码容易理解,更好聚焦指定业务功能或需求。同时支持分布式部署,有效的提高系统的稳定性和访问效率。


本系列文章是一个《物联网智慧排水系统整体解决方案》,方案有血有肉结构清晰(252p),方案包括需求分析、项目技术方案、项目实施、产品选型及设计概算等内容。方案来源于公开资料,分享至此仅用于学习交流之用,以下是本站分享的文章目录:
