综合安防系统的数据可视化看板有哪些功能？

数据可视化看板通过信息的全方位收集实现数据分析，并以数据画布形式展现管理者关注的内容，了解园区实时现状，帮助管理者做出智能判断，快速应对突发情况，以及后续如何优化管理资源等，推动管理决策从“感觉、经验”到“理性、数据”的转变。

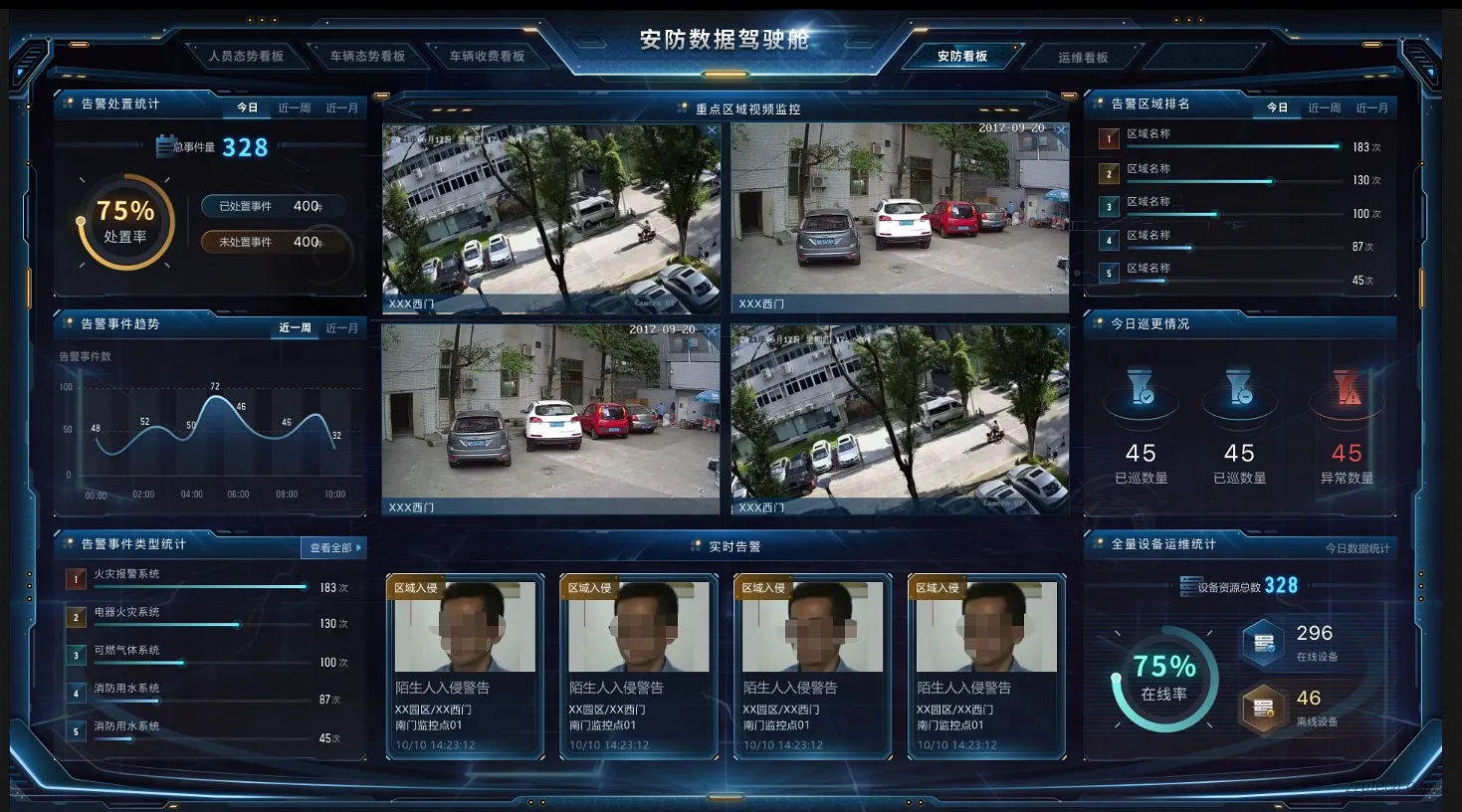

1. 安防可视化看板

安防数据看板是基于物联网数据做的可视化，主要功能如下：

• 展示重点区域视频监控；
• 展示当天/近一周/近一月的告警统计，包括总事件量、已处置事件量、未处置事件量、处置率；
• 按总事件展示近一周/近一月的告警事件趋势；
• 展示实时告警展示列表；
• 展示告警事件类型统计，包括入侵报警、紧急报警、视频报警、陌生人告警、名单库人员识别告警、安检告警（按数量高低展示最高的五个，可点击更多查看全部）；
• 展示当日/近一周/近一月的告警区域排名；
• 巡更结果展示，包括已巡数量、未巡数量、巡更异常数量；
• 全量设备运维统计，包括设备数量以及在离线状态；

2. 人员态势看板

支持实时查看人员态势情况，包括访客情况、员工出入情况、员工考勤情况、重点通行点监控情况等，主要功能如下：

• 展示人员总人数、卡片数量、人脸总数、男女比例统计；
• 展示部门人数 TOP5 的部门及人数统计；
• 展示访客总数、预约访客数、访客在访数量、超期未签离访客数量、已签离访客数量；
• 展示今日、近一周、近一月访客来访趋势；
• 自定义展示重点通行点视频监控；
• 人员通行实时记录展示，内容包括：人员照片、人员名称、证件号码、通行门禁点、通行时间、进出方向；
• 今日人员告警事件滚动展示，信息包括：告警时间、所属组织、告警类型；
• 展示今日、近一周、近一月的人员通行趋势图；
• 展示今日通行量 TOP10 部门；
• 展示前一天的人员考勤统计，包括应考勤人数、正常考勤人数、请假人数、异常考勤人数；

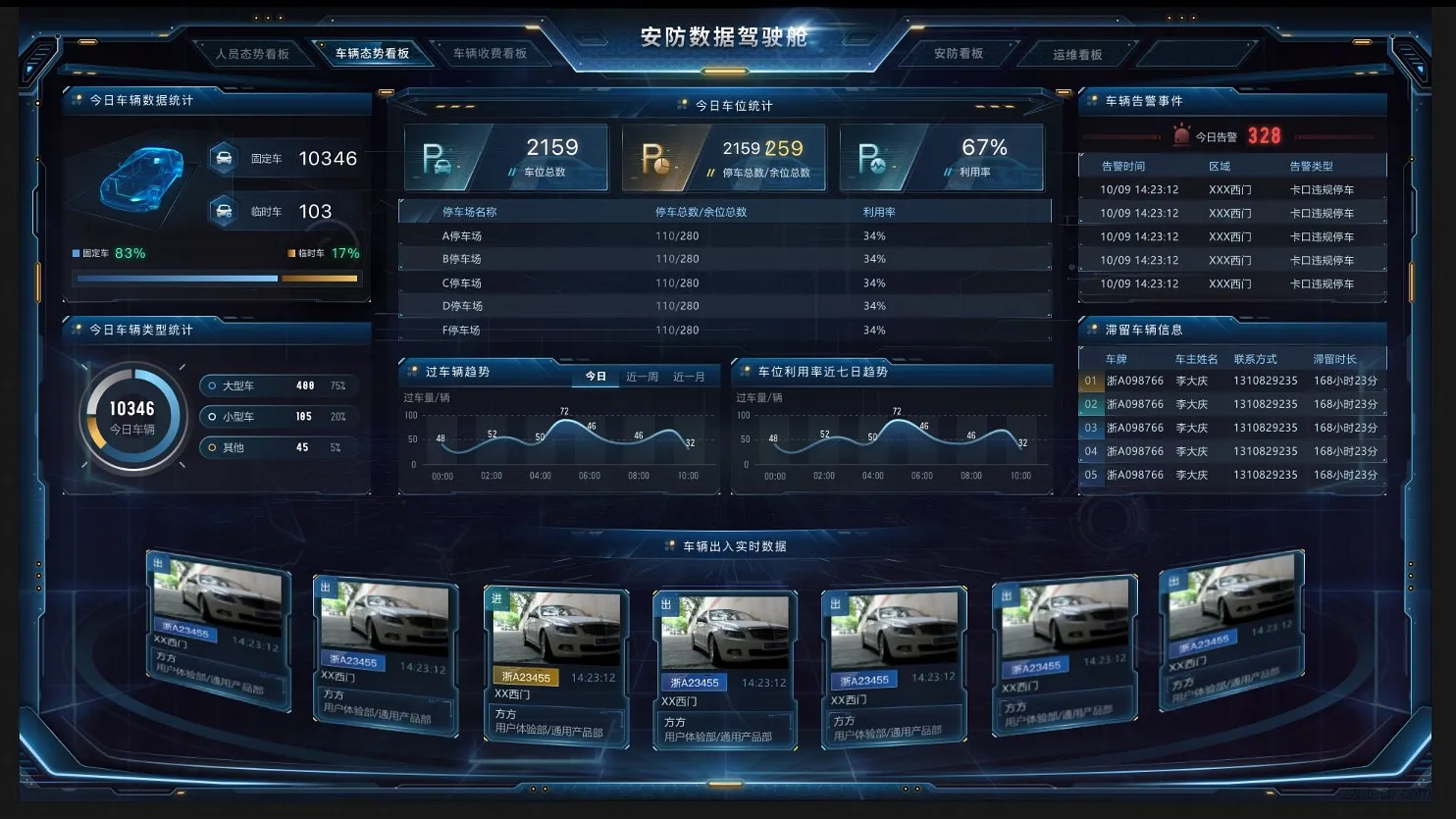

3. 车辆态势看板

支持展示车辆出入态势，包括车辆数据、车流情况、车位情况、车辆进出情况等，主要功能如下：

• 今日车辆数据统计，包括固定车数、临时车数及占比；
• 今日车辆类型统计，包括今日车辆总数、大型车数、小型车数、其他类型车辆数及占比；
• 今日车位数统计，包括车位总数、已用总数、余位总数、车位利用率统计展示；
• 展示每个停车场车位数和余位数及利用率统计展示；
• 今日、近一周、近一月车流量趋势显示；
• 近 24 小时车位利用率趋势图显示；
• 车辆出入实时数据展示，包括车牌号、车辆抓拍图、进出时间、车主信息、进出方向；
• 今日车辆告警数据统计，内容包括告警时间、告警位置区域、告警类型名称；
• 滞留车辆信息展示，包括车牌号、车主姓名、联系方式、滞留时长；

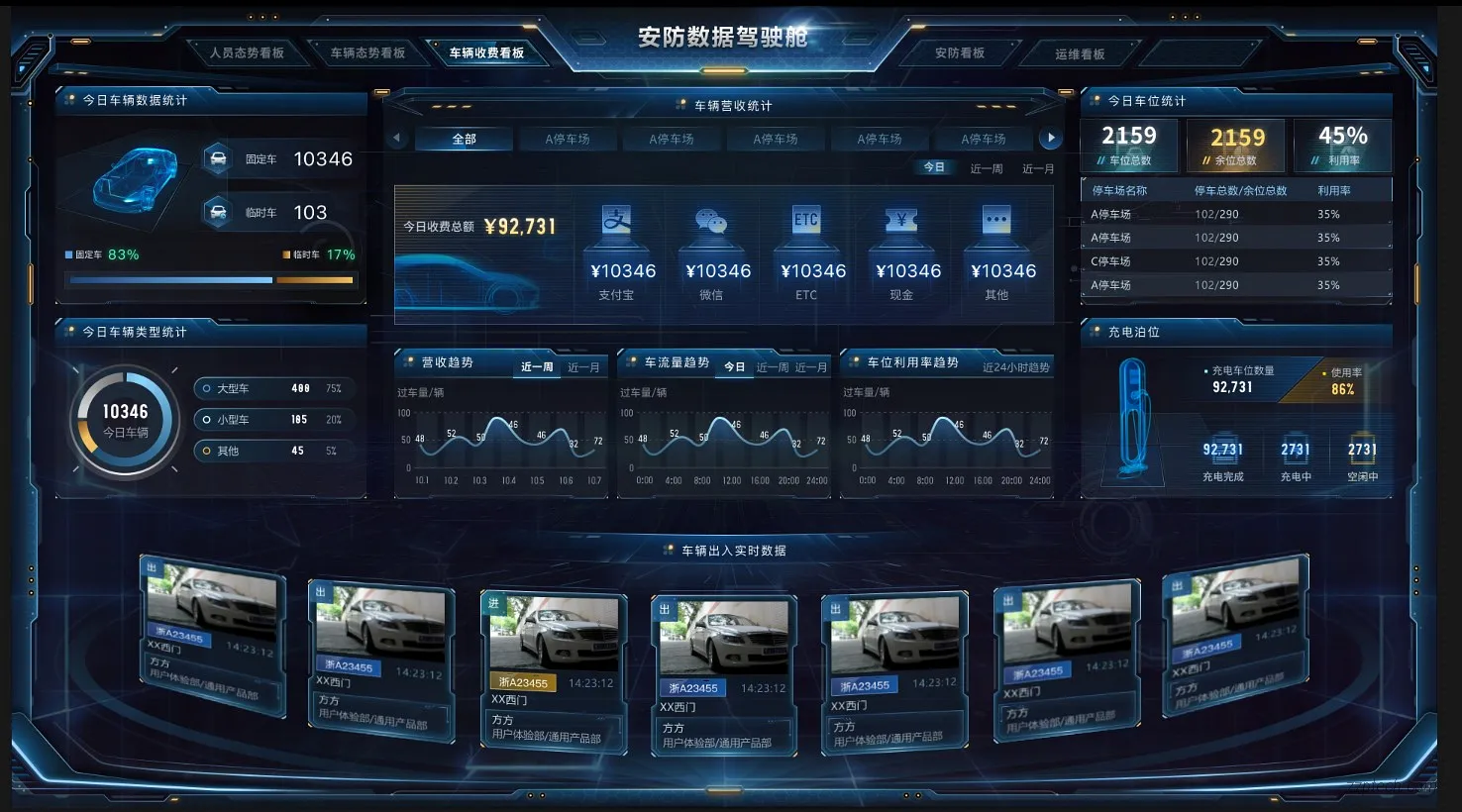

4. 车辆收费看板

支持车辆营收统计展示等，主要功能如下：

• 展示今日车辆数据统计，包括固定车数、临时车数及占比；
• 展示今日车辆类型统计，包括今日车辆总数、大型车数、小型车数、其他类型车辆数及占比；
• 展示今日车位数统计，包括车位总数、已用总数、余位总数、车位利用率统计展示；
• 展示每个停车场车位数和余位数及利用率统计展示；
• 今日、近一周、近一月车流量趋势显示；
• 近 24 小时车位利用率趋势图显示；
• 展示所有停车场今日、近一周、近一月营收总额；
• 展示单个停车场今日、近一周、近一月营收综合；
• 展示多种营收类型金额统计，包括支付宝、微信、ETC、现金、其他；
• 展示近一周、近一月的营收趋势图；
• 展示今日、近一周、近一月的车流量趋势图；
• 展示近 24 小时的车位利用率趋势图；
• 展示充电车位数量，车位使用率统计；
• 展示充电完成、充电中、空闲中状态数量统计；

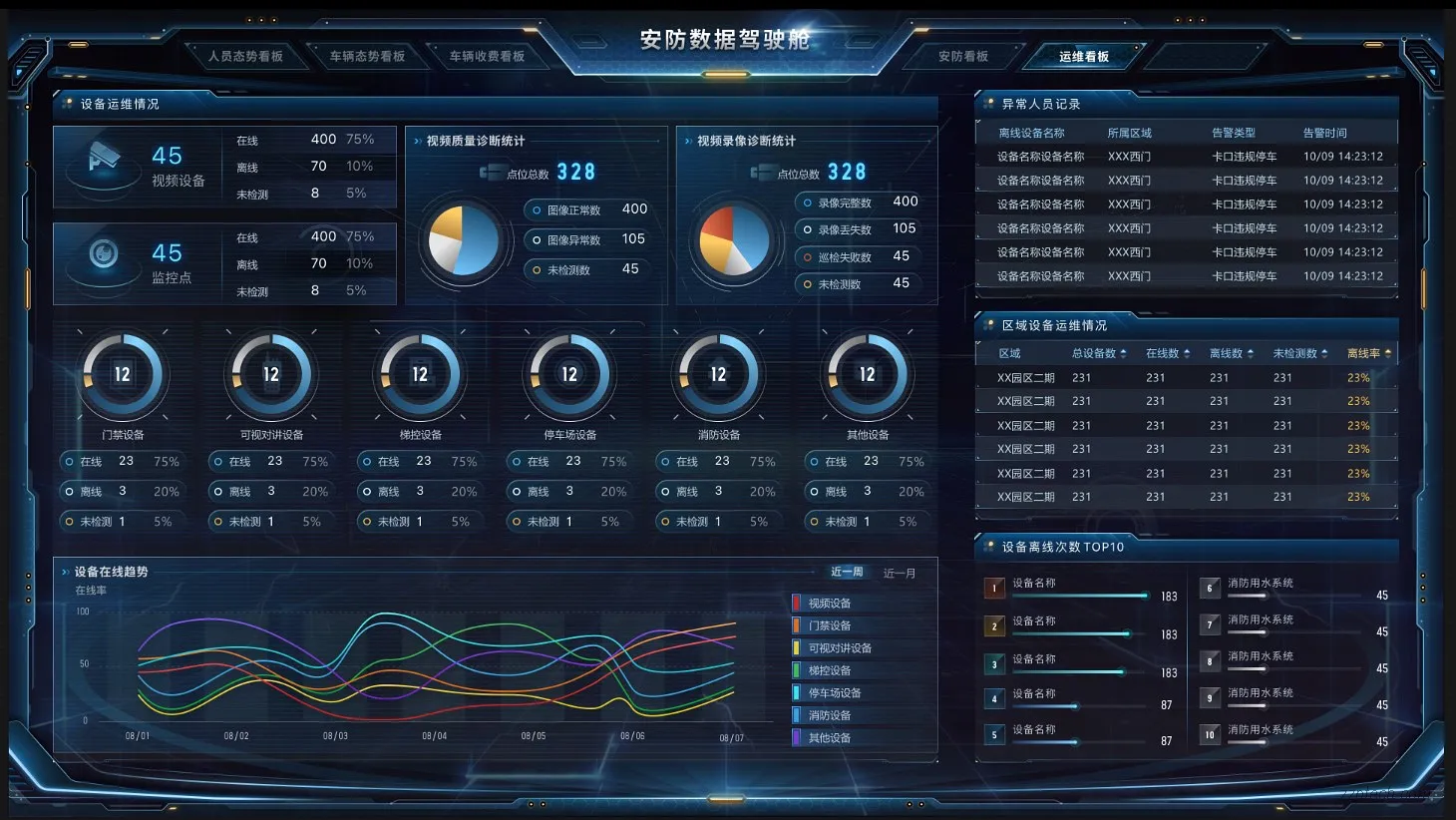

5. 运维看板

支持视频设备及监控点数量统计等，主要功能如下：

• 设备状态统计及占比，包括在线、离线、未检测三种状态，设备包括：视频、监控点、门禁设备、梯控设备、停车场设备、可视对讲设备、其他类型设备；
• 展示近一周、近一月的各类设备在线趋势图；
• 视频质量诊断的监控点总数统计展示；
• 对视频画面质量诊断统计，包括图像正常数、图像异常数、诊断失败数未检测数；
• 视频录像诊断的监控点数量统计展示；
• 视频录像诊断统计，包括录像完整数、录像丢失数、巡检失败数、未检测数；
• 展示设备告警信息，内容包括设备名称、所属区域、告警类型、告警时间；
• 展示各类区域设备运维情况，包括区域名称、区域设备数量、在线数量、离线数量、未检测数、离线率；
• 近一周离线次数最多的 TOP10 设备展示，信息包括设备名称、近一周离线次数；
