室内车位通过车位相机实时检测车位信息,主要用于地下平面车位的检测和指示,根据停放车辆的车牌信息以及车的轮廓来判断所检测车位是否有车辆停放,并将数据实时发送到诱导管理器和管理平台,及时更新各个交叉路口引导屏的空车位数,指引客户停车。

可根据车位使用情况控制车位指示灯亮不同的颜色,可实时显示红、绿、黄、蓝、品红、青、白七种颜色,其中红色代表所检测车位都被占用,无空车位,绿色代表 1 至少有 1 个空位,客户在远处即可看到,根据车位指示灯的颜色客户可很快找到空余车位。

对于固定车位(已售车位、长期租用车位、内部使用车位等)可以用蓝色状态指示灯进行指示,同时在车位上安装一个车牌显示屏,用于显示该车位的车牌号码『浙 A12345』,或者显示『VIP 车位』、『私家车位』、『固定车位』等信息,告知该车位为固定车辆停放车位,其他车辆不可停放。当其他车辆占用固定车位时,系统软件会联动报警提示管理人员进行人工干预,同时可配置通过车牌显示屏播报占位提醒。

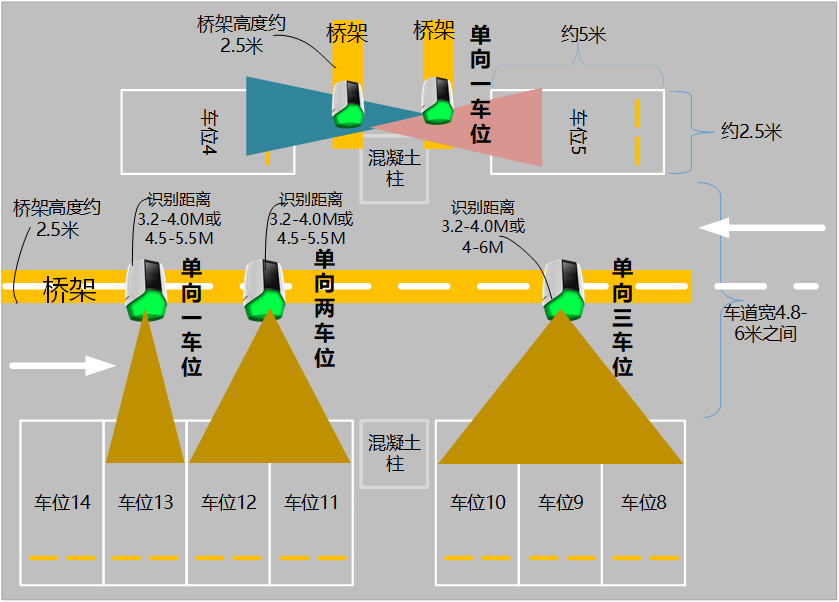

车位相机按照像素分为 70 万、130 万和 300 万三类。如下图所示,70 万车位相机管控单车位,130 万像素车位相机管控单车位或者两车位,300 车位相机管控 3 车位或者在两车位中间有立柱的情况应用,另外 300 万双目相机最大支持管控 6 车位。

室内车位诱导寻车系统部署方案(车库寻车诱导)
车位相机布局图
车位相机类型安装距离(车位相机距离车位线)安装高度(浮动)
70 万(4mm)3.2-4.0m(单车位)2.5m(2.3-2.8)
70 万(6mm)4.5-5.5m(单车位)2.5m(2.3-2.8)
130 万(4mm)3.2-4.0m(双车位)2.5m(2.3-2.8)
130 万(6mm)5.5-6.5m(双车位);4.5~5.5m(单车位)2.5m(2.3-2.8)
130 万(8mm)6.5-8m(双车位)2.5m(2.3-2.8)
300 万(2.8mm)3.2-4.0m(三车位)2.5m(2.3-2.8)
300 万(4mm)4-6m(三车位)2.5m(2.3-2.8)
300 万(6mm)7-9m(三车位)2.5m(2.3-2.8)
车位相机距离要求

使用车位相机的 iBeacon 模块定位,需要增加相机密度,提升定位的准确度,推荐使用双车位相机,单排部署的方式,对于双相机不能覆盖的车位,采用单车位相机来覆盖,另外对于过道或没有相机的地方可以单独架设蓝牙信标。

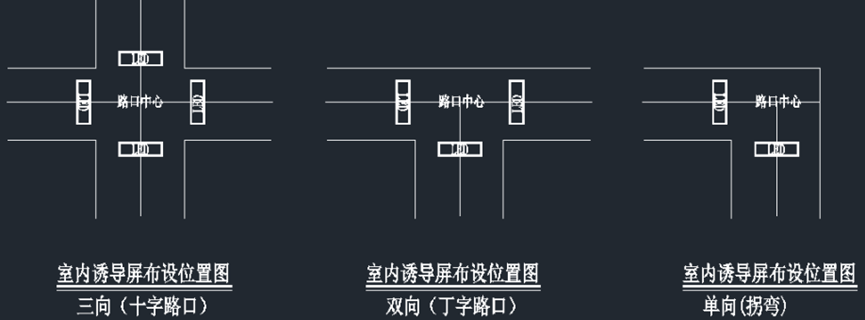

室内 LED 诱导屏分为单向屏、双向屏和三向屏,一般安装在室内停车场内的行车路口位置,显示各个区域的剩余车位,引导用户停车。原则上,LED 诱导屏按照如下图设计,即十字路口用四块三向屏,丁字路口用三块双向屏,拐弯路口用两块单向屏。

室内车位诱导寻车系统部署方案(车库寻车诱导)
室内诱导屏布置
