基于视频的车辆定位巡查系统解决方案（公交车定位巡查系统）

基于视频监控的车辆定位巡查系统由行车记录仪、车载主机、车载监控等设备及系统管理软件组成，通过车载设备提供视频监控、定位监控、报警监控和行车路线查看等应用，实现车辆实时监控、异常行驶管控、驾驶行为规范业务。

1. 车辆定位巡查系统方案设计

1.1 前端设备设计

1. 车载相机：用于记录行车途中车内的监控情况，录像通常存储于车内的车载 NVR 中。如果采用的是具备智能分析能力的型号，还可以对驾驶员行为进行分析，例如开车拨打电话、抽烟、打瞌睡等。
2. 行车记录仪：主要用于记录行车途中的车外的监控画面，录像可存于车载 NVR 中也可存储于 SD 卡中。
3. 车载 NVR：用于保存行车过程中的车内外录像，通常以 4G 网络接入中心管理系统。此外车载 NVR 也可以通过外接报警按钮、拾音器和音箱的方式与中心管理系统进行报警和对讲。同时还可以实时上报经纬度信息，中心管理系统可随时得知车辆的当前位置。

1.2 网络传输设计

传输网络主要是借用移动、电信、联通等运营商的 4G 网络，通过无线传输的方式，将前端设备采集的信息汇聚到运营商的中继服务器上，然后再传输到用户的管理平台中。包含无线移动通信传输链路和固网专线传输链路两部分，通信基站接收到来自车载主机的数据信息之后，经网关送入固网专线，供监控中心使用。车辆行驶过程中的报警事件、定位信息、视频等，通过 4G 网络传输到中心平台。

车辆停靠在停车场时，如果处在无线局域网中，可以通过 WiFi 网络将车载主机中的视频信息传输到中心平台，搭配磁盘阵列等设备将车载录像进行备份或统一存储。

1.3 管理中心设计

工作站：中心平台主要是指综合安防管理平台（iSecure Center）的定位巡查子系统，实现对前端设备的统一管理、视频调用以及平台端的一系列功能，是执行日常监控、车辆调度和应急指挥的应用载体。平台客户端提供电子地图显示功能，可以展示车辆的实时位置、行驶路线、驾驶员异常行为报警、车在相机的实时画面和录像回放，搭配监控大屏实现投屏上墙，对视频图像资源进行统一汇聚，并实现统一管理和调度。

2. 车辆定位巡查系统部署方案

车载主机安装在驾驶位附近，嵌入中控台里，方便扩展线路和车载电源接线。根据车辆的结构和车载主机的型号，接入不同的摄像机和传感器。在车上安装摄像头和传感器，主要位置为车门区域、驾驶员区域、车内前部区域、车内后排区域、车头前部、车位部分和车舱内等，这样可以覆盖包括驾驶员在内的整个车厢和重点关于区域，建议采用的摄像头为红外半球摄像机，这样既不影响车内整体美观，也可以做到白天和晚上的监控。下列几个常规的安装要点需注意：

1. 设备安装的位置一定要防水、防震，考虑系统布线时的方便性和合理性。
2. 设备水平安装，尽量靠近车辆底部水平面，避免安装高处行李架、LED 屏维修仓等高度较高的地方。
3. 摄像机布线尽量走暗线，风道或原有的走线通道，无法走暗线的需增加走线槽，保持美观。
4. 线材较多时用扎带扎紧固定。
5. 接摄像机端和主机端预留一段未固定的长度，便于维护。
6. 摄像机固定牢靠。
7. 4G 天线安装时竖直摆放，并固定牢靠。
8. 天线长度较长时可以并成尺寸相同的环捆扎，切忌杂乱的堆在一起。
9. 天线接收部分距离主机或车上其他电器 1m 以上，避免其他线材遮盖；
10. 天线正面朝上，尽可能朝向开阔天空，避免周围有金属遮挡；
11. 天线必须安装在车内时，将天线安装在靠近车辆后挡风玻璃等位置，使用中性硅胶或双面胶固定。

根据不同车辆和客户管理需求选择不同的部署方案，以下是几种常见车辆和需求场景：

2.1 公交车辆安装部署

在驾驶室、车门口、车前方、车内通道部署监控摄像机，全方位完成车内外视频进行记录，为事后调阅做到有效数据保存。

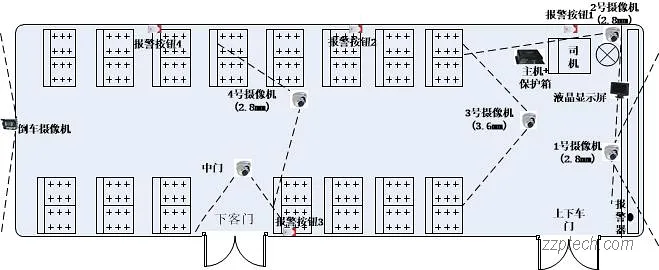

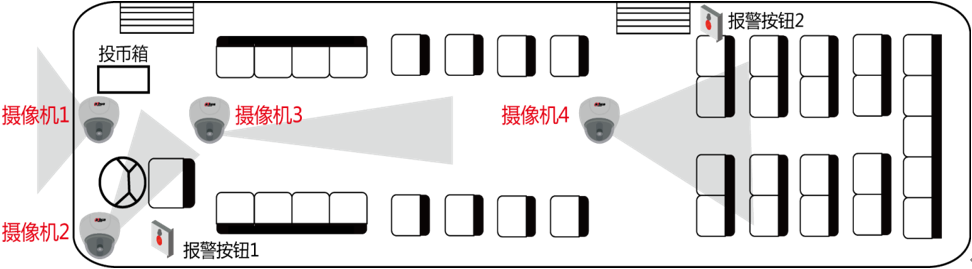

（1）四路摄像机监控布局

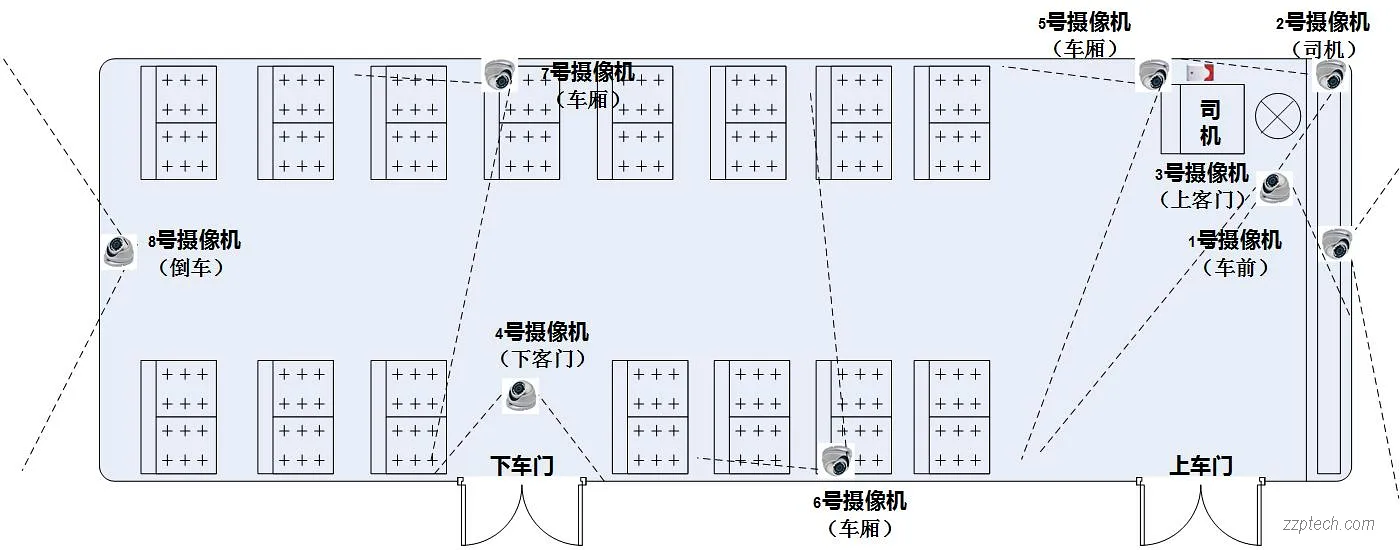

（2）八路摄像机监控布局

2.2 押运车辆安装部署

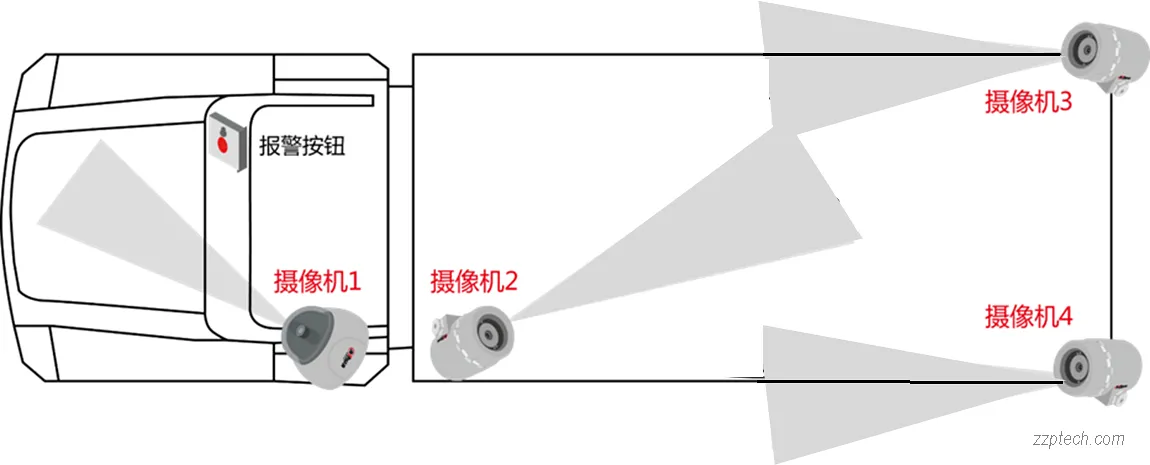

使用车载摄像机对驾驶室、车身周围、车货仓进行监控，实现车辆周边环境、货仓等重点部位进行实时监控，确保对车辆、各区域场所情况进行全面有效的掌控。

2.3 驾驶员分析相机安装部署

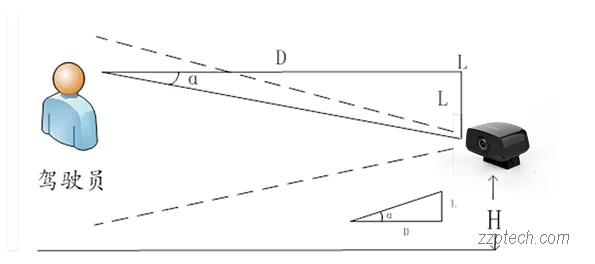

1. 摄像机设在通道正前方，正面抓拍人脸，水平方向偏转角度<25°，越小越好。
2. 摄像机安装垂直方向俯视角度α<±5°。
3. 抓拍图片中要辨清人脸细节，150 像素<头部宽度 < 250 像素。（头部宽度占 1/4-1/5）

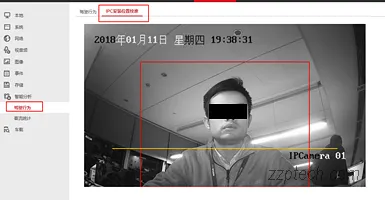

4. 驾驶员在画面居中，相机画面无遮挡：

3. 车辆定位巡查系统功能简介

3.1 车辆布防

（1）电子围栏

1. 用户可以通过电子围栏功能，在地图上选定一个区域，可以圈选、框选或者自由划线，实现对车辆的布防管理，比如不允许车辆出某范围或者进某范围或者在某范围内不允许超速、长时间停留等。
2. 用户可以对选定的电子围栏区域，设置布防对象，布防对象可以选择单个或多个或全部的车载主机，管理上更灵活。
3. 用户可以自定义设置布防规则，包括超速设置、出围栏设置、入围栏设置和长时间停留设置。
4. 用户设置布防规则时，设定布防计划，布防计划支持全天候布防、工作日布防和周末布防，管控规则生效的时间更加灵活。

（2）行驶路线

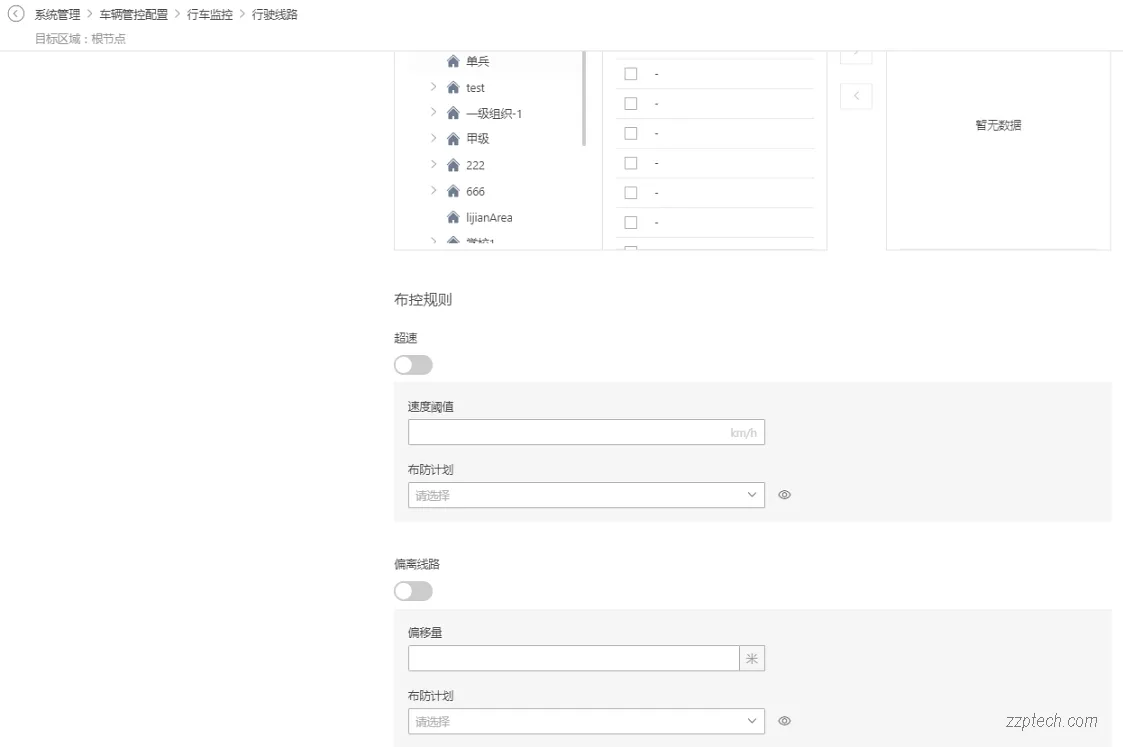

1. 对于一些关注车辆行驶路线的用户，可以通过路线规划功能，在地图上选定一条线路，实现不按线路行驶告警。
2. 对选定的行驶路线，设置布防对象，布防对象可以选择单个或多个或全部的车主主机，管理上更灵活；
3. 用户可以自定义设置布防规则，包括超速设置和偏离路线设置；
4. 用户设置布防规则时，设定布防计划，布防计划支持全天候布防、工作日布防和周末布防，管控规则生效的时间更加灵活。

3.2 车辆定位

（1）实时定位

用户可以查看车载设备的在线状态，展示车辆的实时位置，可以查看定位点的地理位置信息，在地图上显示，一目了然。当地图上车辆较多时，显示某个区域的车辆数目（地图汇聚显示），可以通过放大显示具体车辆信息。

（2）车辆追踪

用户可以按照车辆编号查询车辆的实时位置，并在地图中心显示。

（3）车辆状态显示

用户可以在电子地图上直观地看到车辆的状态，车辆行驶的状态包括正常、离线和报警三种状态，分类展示。

（4）路线回放

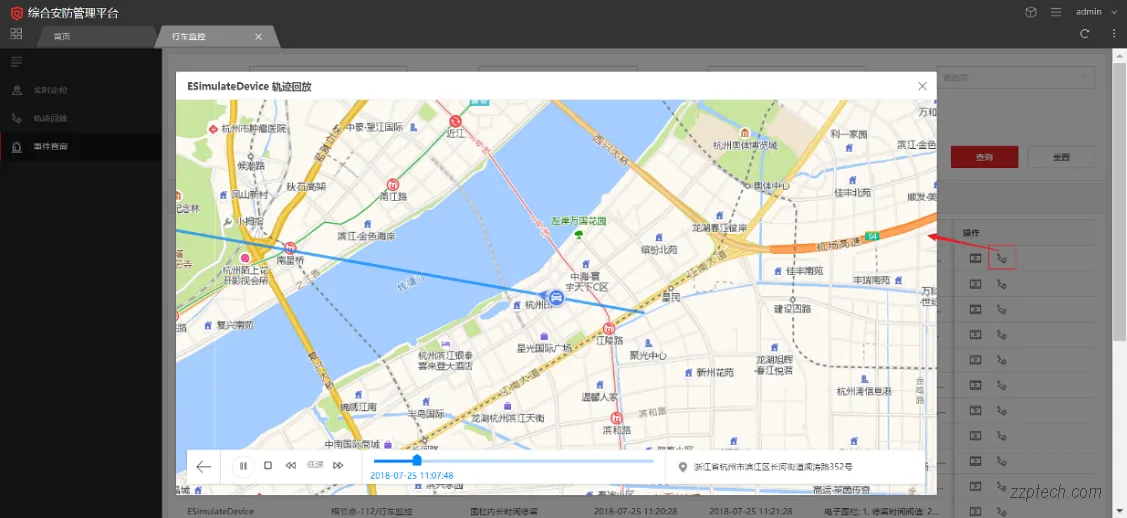

用户对车辆历史行驶路线进行路线回放时，回放速度可分为低速、中速和高速，回放最大跨度为 24 小时，路线回放时显示车速信息，并在界面上展示车速曲线图。路线回放规则也可配置，包含是否居中回放，回放时间段标记（时间段间隔 10 分钟、30 分钟、1 小时可配置）。

3.3 视频监控

（1）实时预览

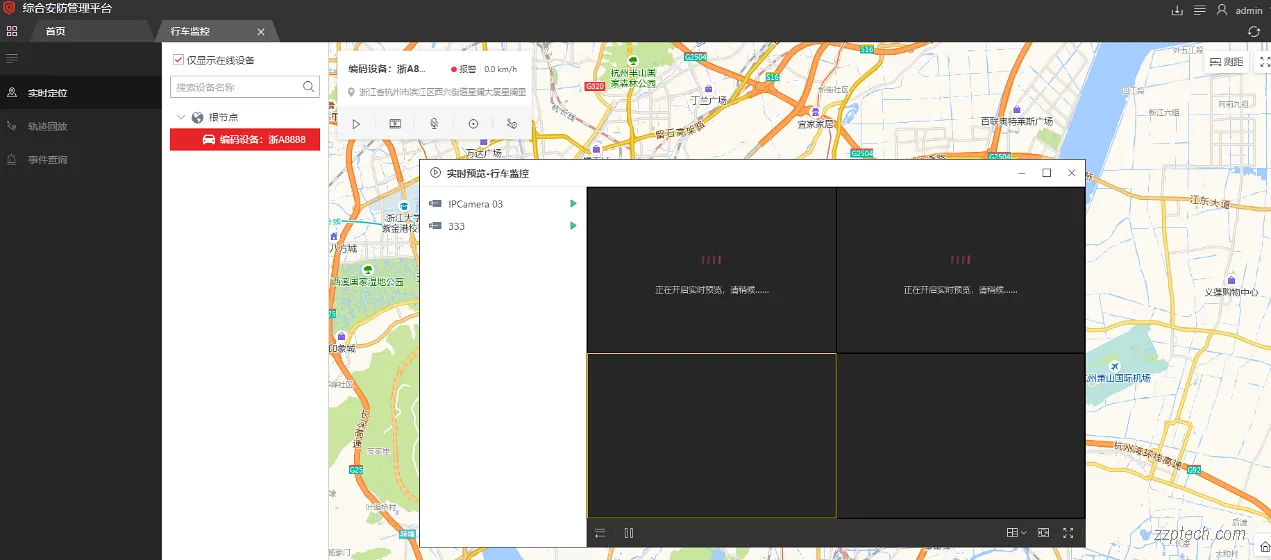

1. 车载视频支持实时预览，并根据车载视频路数自适应展示监控窗格数量，查看实时视频时，可以进行紧急录像、即时回放、电子防范抓图等视频操作。
2. 查看视频时，可以选择 1*1、2*2、2*3、3*3、4*4 等多种规格画面的组合显示方式，满足监控查看的需求。预览主子码流支持配置。
3. 监控画面可以选择自适应、图像原始比例、4:3、16:9、中屏、全屏等显示模式，适应不同的显示屏幕。
4. 播放视频时，能够同步播放音频，视音频结合，对前端情况了解更详细。对于车辆可能出现侧翻等情况，造成画面倒转，可以通过画面旋转 90 度操作来调整。

（2）录像回放

1. 用户可以在中心端对前端、中心存储、报警备份的录像进行回放，无需逐个操作单台设备。
2. 录像回放时，可以通过正放、倒放、快进、慢放、单帧播放、拖动进度条等方式，对录像资源进行快速查找。
3. 对于关注的录像资源，可以对录像进行剪辑、抓图、整段下载、按时间段下载。
4. 录像回放时可以联动地图查看运动路线，精准把控车辆的历史运行动态，为事故取证提供充分证据链。

（3）语音对讲

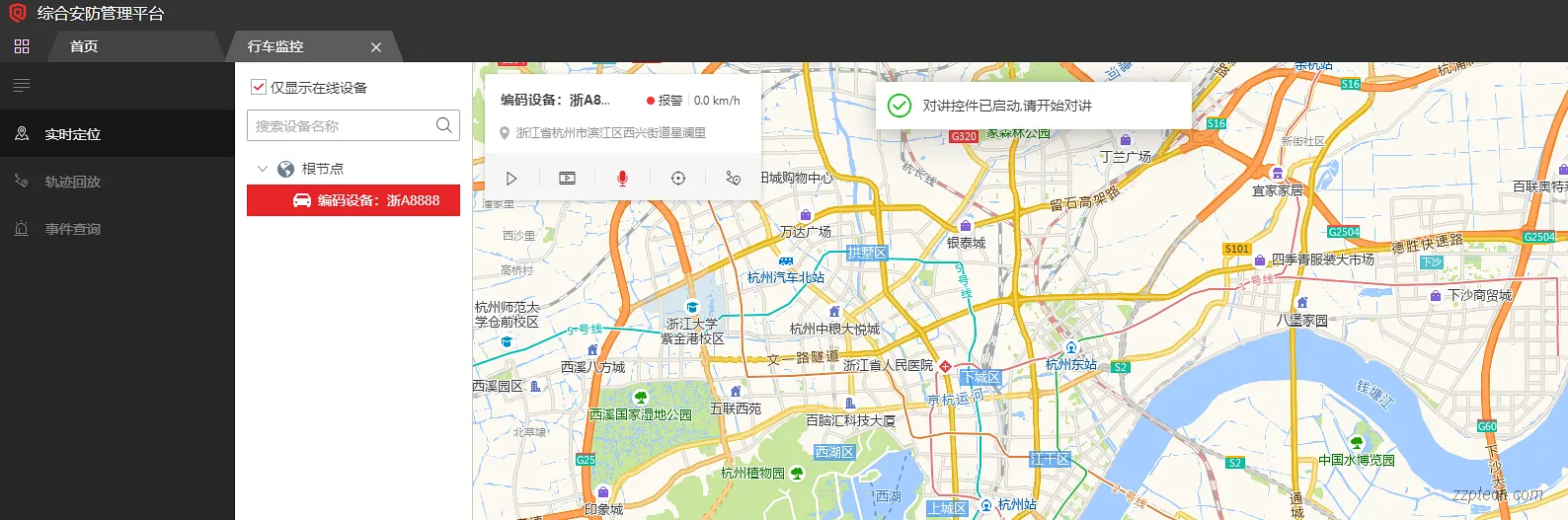

中心端需要通知车辆时，可以与前端开启对讲，可以对单个设备启动对讲功能，进行一对一对讲。

（4）广播

中心端需要通知部分或者所有车辆时，可以与前端开启广播，可以对多个设备启动广播功能，进行一对多广播。

3.4 驾驶员行为检测

对驾驶员是否疲劳驾驶（频繁闭眼）、是否打电话、是否抽烟、是否目视前方、是否系安全带的行为进行检测，出现疲劳驾驶、打电话、抽烟、不目视前方、未系安全带等事件时，进行报警，并将报警事件上传平台，实现在中心端报警和记录，对驾驶员进行提醒和事后考核，保障行车安全。

3.5 事件查询

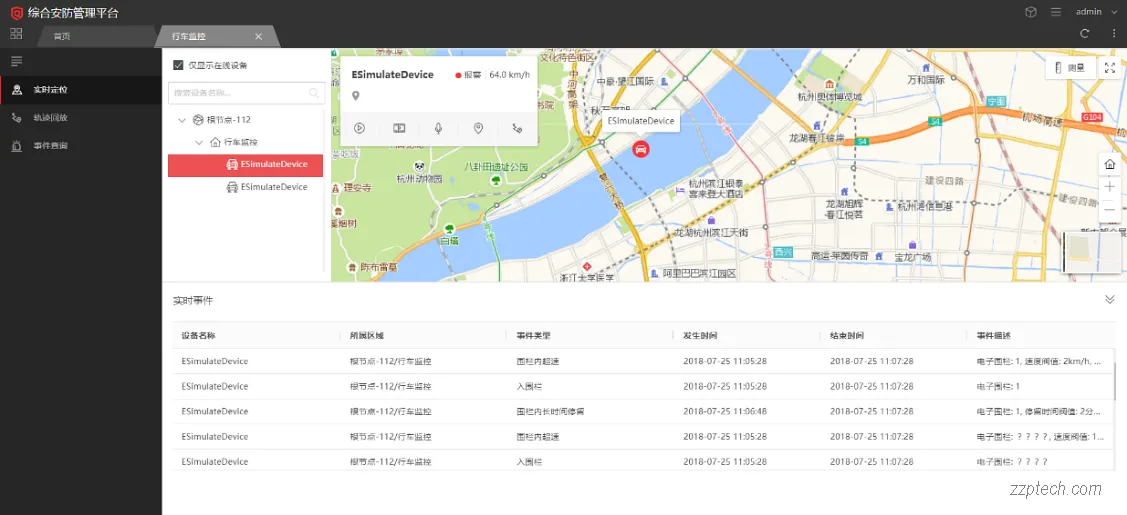

用户可按照时间、事件源（车载设备）、事件类型查询和导出历史报警事件。实时报警事件接收和查看同样支持，包括车辆管控事件、紧急报警事件、驾驶员行为事件。

布防事件内容关联了电子围栏和路线的信息，即：布防事件中加入了围栏、线路的 ID，在事件描述中有关联围栏、线路的名称。

另外还能查看某条事件对应的行车录像和车辆路线。对于报警录像的快速定位，直接查看报警前 1/3/5 分钟录像。

---
