综合安防系统设计过程中充分考虑了各个子系统的信息共享要求,对各子系统进行结构化和标准化设计,通过系统间的各种联动方式将其整合成一个有机的整体,使之成为一套整体的、全方位的综合安防系统,达到人防、物防和技防充分融合的目的。

1. 总体设计一步到位

在系统总体设计中,充分利用综合安防管理平台的集成性、开放性、扩展性,实现各子系统的管理和信息最大程度的共享,同时考虑今后系统的扩充及增容等。

2. 子系统独立分控、总体集成

每个子系统既可独立工作,也可通过综合安防管理平台与其它子系统有机地协同工作、联动防范,构成一个完整的安全技术防范体系。系统操作与处理在统一的人机界面完成,实现分散监视、控制和集中管理、统一调度的目的。

3. 安防措施综合而全面、业务联动

系统设计中采取多种安全防范措施,以求达到周密、到位的安全防范目的。综合安防系统主要由周界防范、视频监控、停车场、智能一脸通等子系统组成。基于综合安防管理平台,系统将实现各项业务间的联动管理,如报警子系统探测到警情、门禁子系统识别到强行开门、停车场子系统发现黑名单车辆后,可通过综合安防管理平台设置触发视频监控子系统进行抓图、弹窗显示、录像存储,同时联动平台控制端与对应语音通道开始对讲、发送短信或邮件通知管理人员等,实现众多联动功能。

园区综合安防系统的架构和总体设计

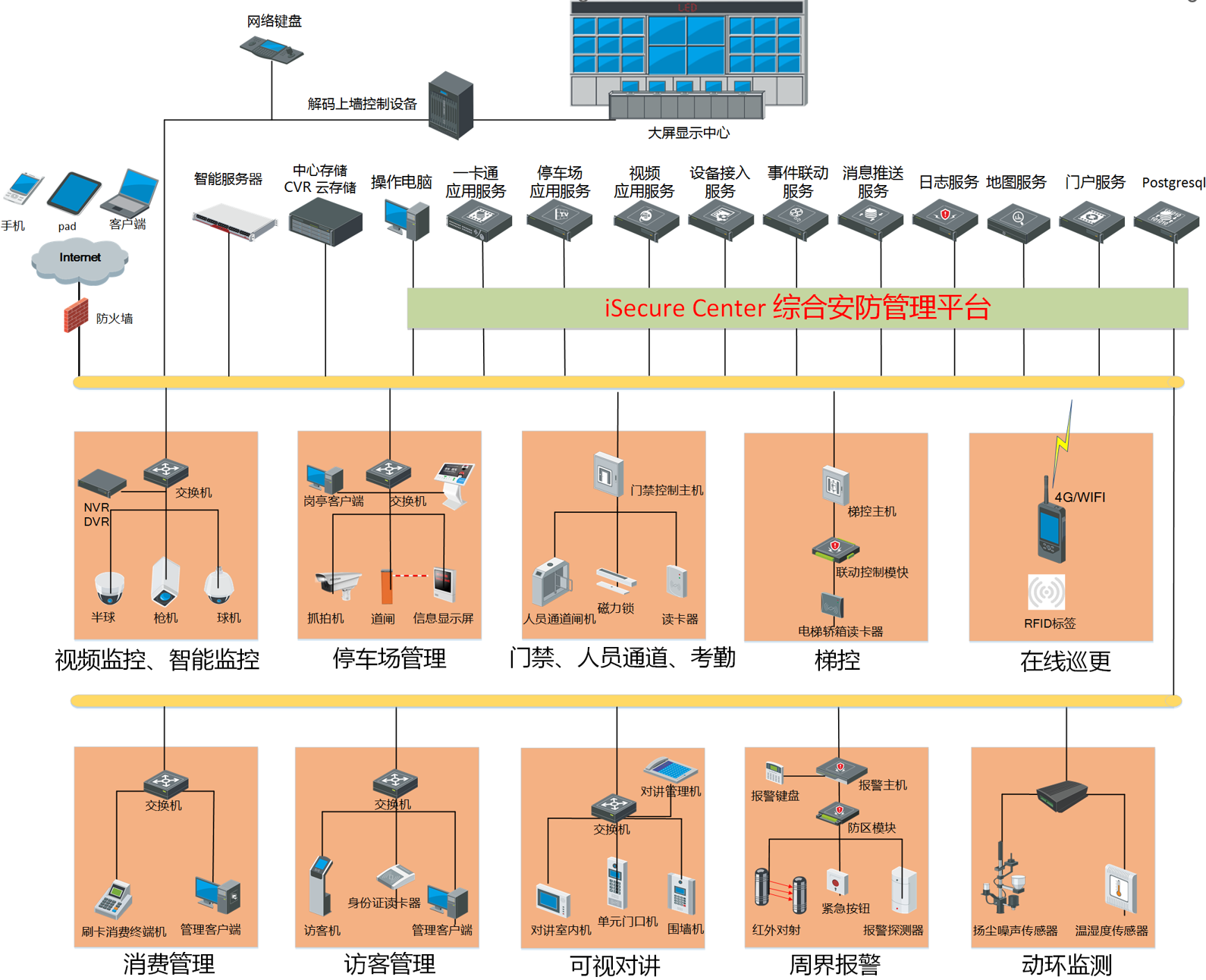

综合安防系统拓扑示意图

综合安防系统由系统前端、传输网络、中心系统这三个相互衔接、缺一不可的部分组成。

1)安防系统前端

系统前端对站内的各类安防系统等进行了整合,主要负责对应用场景内部及周边的视音频、报警等信息进行采集、编解码、存储及上墙显示,并通过平台预置的规则进行自动化联动。

2)安防系统传输网络

综合安防系统承载的网络因不同行业、不同业务和不同用户而异,可根据实际情况建设,建议采用内部高速局域网的方式构建,充分利用局域网数据传输的优势,实现各系统之间的信流的快速交换。前端系统的视音频、环境量、报警信息可上传至平台,分别供安防管理部门、各级用户调用查看。

3)安防中心系统

中心系统可管理应用场景内部的所有设备,接收由各区域上报的信息,满足各级用户对监控视频、报警信息查看等需求,主要包括综合安防管理平台、管理客户端等。


本系列安防系统解决方案来源于国内某知名安防厂商,方案分享仅作为技术交流之用!方案系统地介绍了包括视频监控、人脸门禁、车辆道闸、人脸访客等园区安防系统,内文图表丰富,大部分图片均可编辑(vsd)。为了方便网页阅读,本站在发布时进行了一定程度的删节和改动,需要完整附件的请查看目录第一篇文章。

XXXX 综合安防集成系统解决方案.DOCX

第 一 章 方案概述 15
1.1 应用背景 15
1.2 需求分析 15
1.3 建设目标 16
1.4 建设内容 18

第 二 章 总体设计 19
2.1 设计思路 19、综合安防系统建设目标
2.2 系统架构 20
2.3 设计原则 21、园区综合安防系统设计依据
2.4 设计依据 24

第 三 章 平台设计 26
3.1 平台业务架构 26、园区综合安防集成系统平台架构
3.2 平台关键技术 28
3.3 平台安全性 30
3.4 平台优势 31

第 四 章 周界防范子系统 35
4.1 系统概述 35
4.2 系统设计 35
4.3 部署方案 42
4.4 系统功能 45
4.5 系统优势 48

第 五 章 视频监控子系统 49
5.1 系统概述 49
5.2 系统设计 49、视频监控电视墙系统架构
5.3 部署方案 56
5.4 系统功能 64、视频监控前端设计视频监控存储设计视频监控大屏显示
5.5 系统优势 80

第 六 章 智能一脸通子系统 86
6.1 系统概述 86
6.2 系统设计 86
6.3 人员通道子系统 104、一脸通业务流程智能一脸通的组成部分
6.4 人脸门禁子系统 110、人脸门禁系统架构和组成
6.5 可视对讲子系统 119、可视对讲部署方案可视对讲系统架构和组成部分
6.6 人脸梯控子系统 131
6.7 人脸巡更子系统 137
6.8 人脸访客子系统 140
6.9 人脸考勤子系统 148
6.10 人脸消费子系统 152

第 七 章 车辆管控子系统 158
7.1 系统设计 158、车辆进出场设计停车收费系统部署方案
7.2 出入口管理子系统 186
7.3 诱导寻车子系统 202、室内车库诱导寻车室外车库诱导寻车(地磁)室外车库诱导寻车(双目)停车诱导系统功能
7.4 园区卡口子系统 215
7.5 行车监控子系统 226、行车监控系统部署方案(公交车、押运车)

第 八 章 综合管控子系统 240
8.1 系统概况 240
8.2 系统功能 240
第 九 章 系统运维管理 255
9.1 网络管理子系统 255
9.2 运管中心 285

第 十 章 传输网络 290
10.1 设计思路与要求 290
10.2 有线网络规划设计 291
10.3 无线网络规划设计 297
10.4 网络可靠性设计 300
10.5 网络安全性设计 300
10.6 网络管理规划 301

第 十一 章 监控中心 302
11.1 系统架构 302、视频监控中心配套设施
11.2 存储部分(多选一) 302
11.3 解码拼控部分 333
11.4 大屏显示部分 339
11.5 配套设施 348
11.6 集成智能机柜 349

第 十二 章 整体方案优势 353 -- 以下内容均见附件
12.1 统一的管理平台 353
12.2 强大的系统联动 353
12.3 先进的智能应用 353
12.4 极致的管理体验 354
12.5 优质的产品支持 354
12.6 灵活的系统扩展 354
