海康威视楼宇可视对讲系统整合了居家可视对讲、居家报警、门禁管理、物业管理等系统,同时通过标准接口和萤石云为用户、开发商、物业公司提供无限功能扩展,是体现住宅小区智慧程度最具表现能力的建设项目之一。

1 业主人脸中心注册

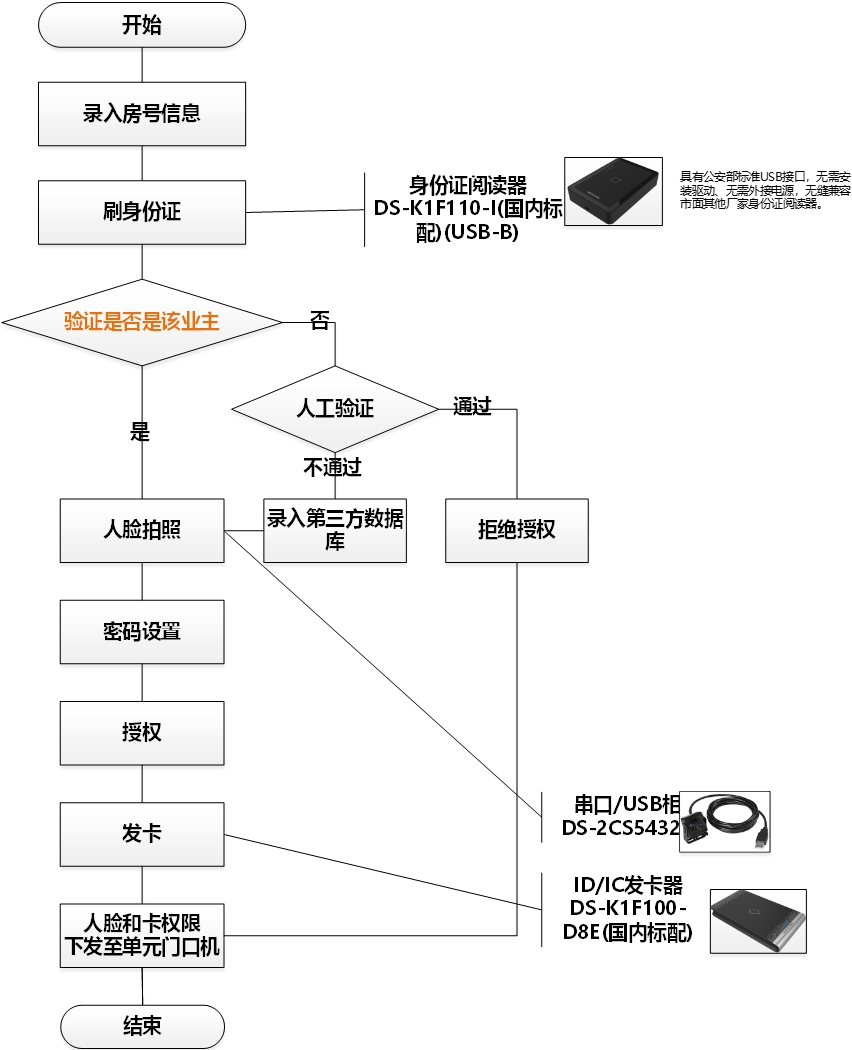

可视对讲图人脸登记流程图
可视对讲图人脸登记流程图

2 业主人脸开门

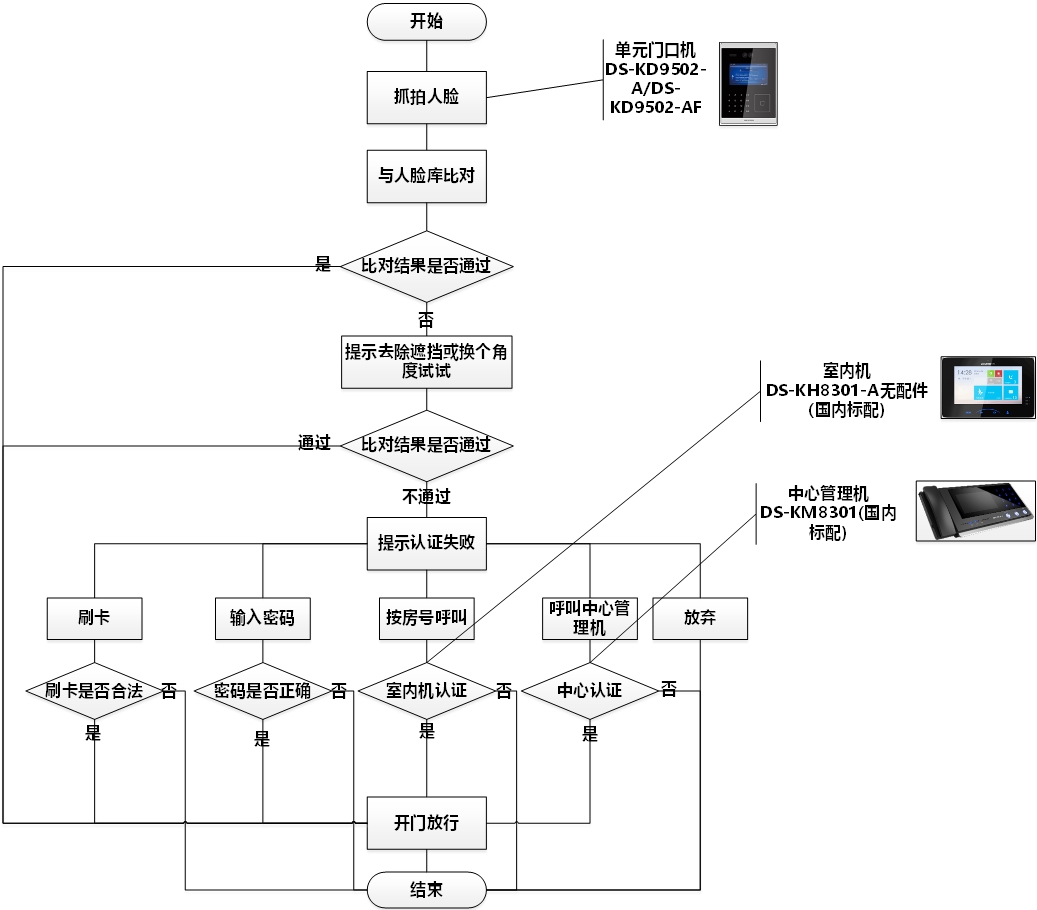

可视对讲图人脸开门流程图
可视对讲图人脸开门流程图

3 可视对讲访客对讲流程

访客呼叫可采取两次确认模式,即在小区每个出入口设立围墙机,通过围墙机可与住户进行对讲通话,经过住户确认后开启小区电控门,访客进入小区,此为一次确认。访客来到相应的单元楼时,通过单元门口机与住户再次通话,由住户确认后开启单元电控门,此为二次确认。此外,单元门口机有图像抓拍功能,室内机可存储单元门口机抓拍的图像,两次确认的方式可对小区的访客进行严格有效的出入控制,进一步保障小区的住户安全。

来访客人可在单元门口机或围墙机上拨号呼叫住户室内分机,住户室内分机振铃,屏幕上同时显示来访者的图像,住户提起话机即可与来访者通话,室内机可随时调阅单元门口机摄像机。

4 户户对讲功能

对讲系统室内机具有小区局域网户户对讲功能,即在同一个小区内任意两个室内机之间可实现呼叫对讲,此功能完全基于小区对讲局域网,无需任何费用,充分利用了可用资源。

5 第三方通话功能

来访者与住户通话客人来访,通过单元门口机拨打住户号码,对应的室内机即发出铃声,同时将来访者图像传至室内机可视模块,点触接听键即可通话。

来访者、住户与管理中心通话:来访者通过门口机,可呼叫住户与管理中心,实现双向对讲。

管理中心与住户通话:管理中心可通过管理机拔通住户室内机,与住户实现双向对讲;住户可通过室内机直接呼叫管理中心,同时管理中心会显示出该住户的信息。

6 安防报警功能

室内机具有安防接口,可实现住户安防报警及紧急求助;室内机自带一个 SOS 紧急求助键,实现远程紧急求助。

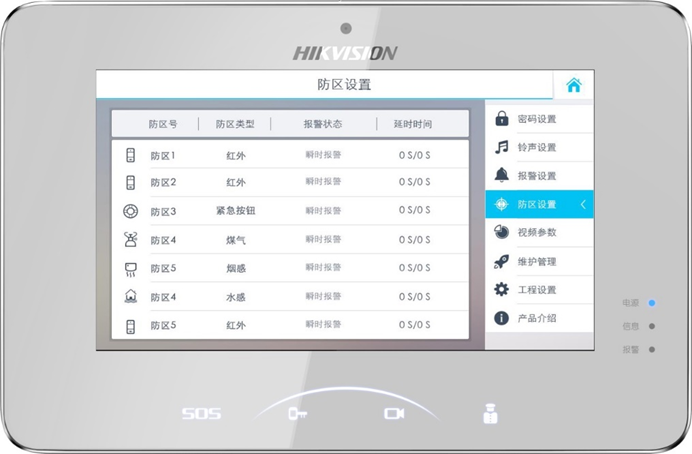

可视对讲系统的业务流程和基本功能(海康威视)

7 视频调阅功能

住户可通过室内机随时调阅单元门口机摄像机或者具有权限的公共区域摄像机画面,观察周围环境情况。

8 电梯联动功能

访客可通过单元门口机呼叫可视对讲住户、住户确认后远程打开单元门并自动呼梯至一楼,同时系统自动开放住户所在楼层权限。访客进入电梯后,按下住户楼层按键,抵达住户楼层。

住户通过刷卡或密码开启单元门时,门口机呼叫电梯至一楼,住户进入电梯后刷卡开启所在楼层权限,按下住户楼层按键,抵达住户楼层。

住户下楼之前,可以在室内机上按呼梯按钮将电梯呼到住户所在楼层,住户出门后直接乘电梯下楼。

自动开放指定楼层权限、开放时间自主设定、有卡住户如尾随进入可通过梯控读头开放相应权限,避免二次单元门口机认证。

9 信息发布功能

信息群呼:管理中心通过信息发布软件编辑特定的文字信息(如天气预报、小区活动、收费通知等),向所有住户或某一单元(片区)发送,所有住户均可收到相同的信息。

信息指定发送:管理中心通过信息发布软件编辑特定的文字信息(如催交物业费等),按房号等信息向指定住户发送。

信息查询:所有发送的信息可通过信息发布软件进行查询并打印。

10 门禁管理功能

遥控开锁:访客呼叫住户后,主人如需接见访客,只要按下室内机开门键,大门即自动打开。访客进入后,大门自动关闭;中心管理员可通过管理机也可遥控开启各楼栋门口电锁。

密码开锁:住户通过密码也可开启单元门,住户能随时更改自己的密码,安全、方便。感应卡开锁:住户使用感应卡可开启本楼栋大门,该感应卡可参与小区一卡通。可采用独立门禁、联网门禁或预留门禁空槽,方便实用。

11 手机远程控制功能

手机客户端可以通过无线局域网与可视对讲设备连接,也可以通过萤石云平台与可视对讲设备连接,在公网上可实现接听对讲并开锁、呼叫、监视等操作。用户可以坐在家里不用走到分机的位置,即可用手机查看到来访的客人通话;门口机在待机状态下,在手机输入门口机的号码即可监视门口画面。

12 图像存储功能

门口机开门后联动抓拍画面并上传至图片服务器,方便查看人员进出记录。
